Phoenix Contact 1101176 SOL-SC-1ST-0-DC-2MPPT-1000SE Generatoranslutningslåda

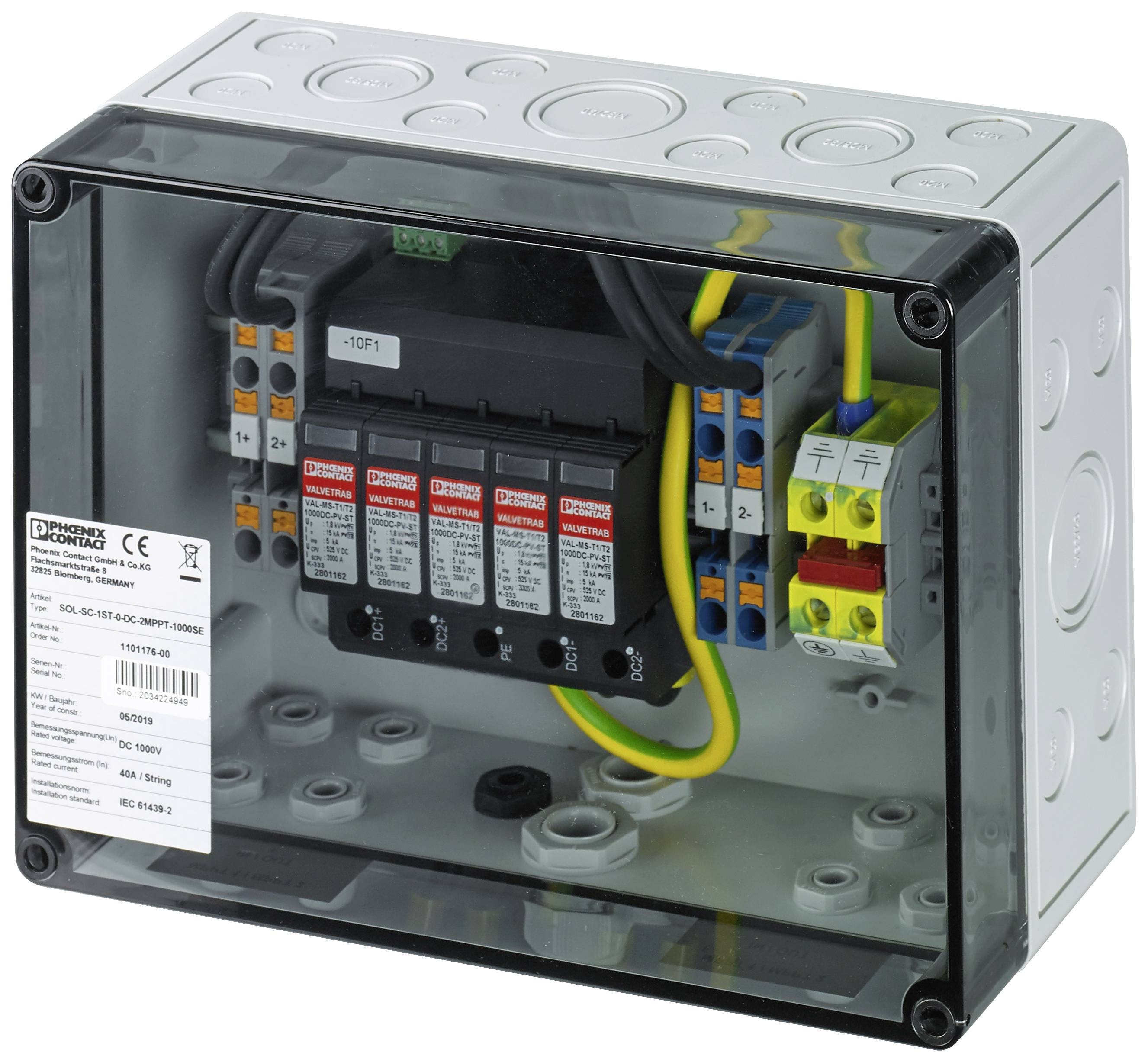

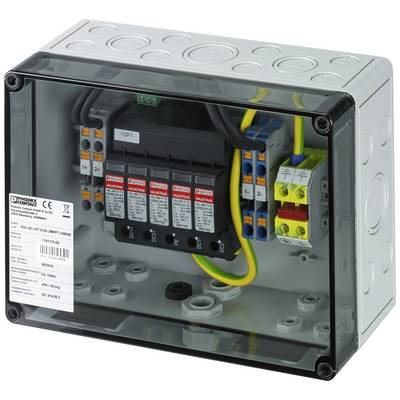

En elektrisk fördelningsbox med flera säkringar och kabelanslutningar. På vänster sida en etikett med tekniska detaljer.

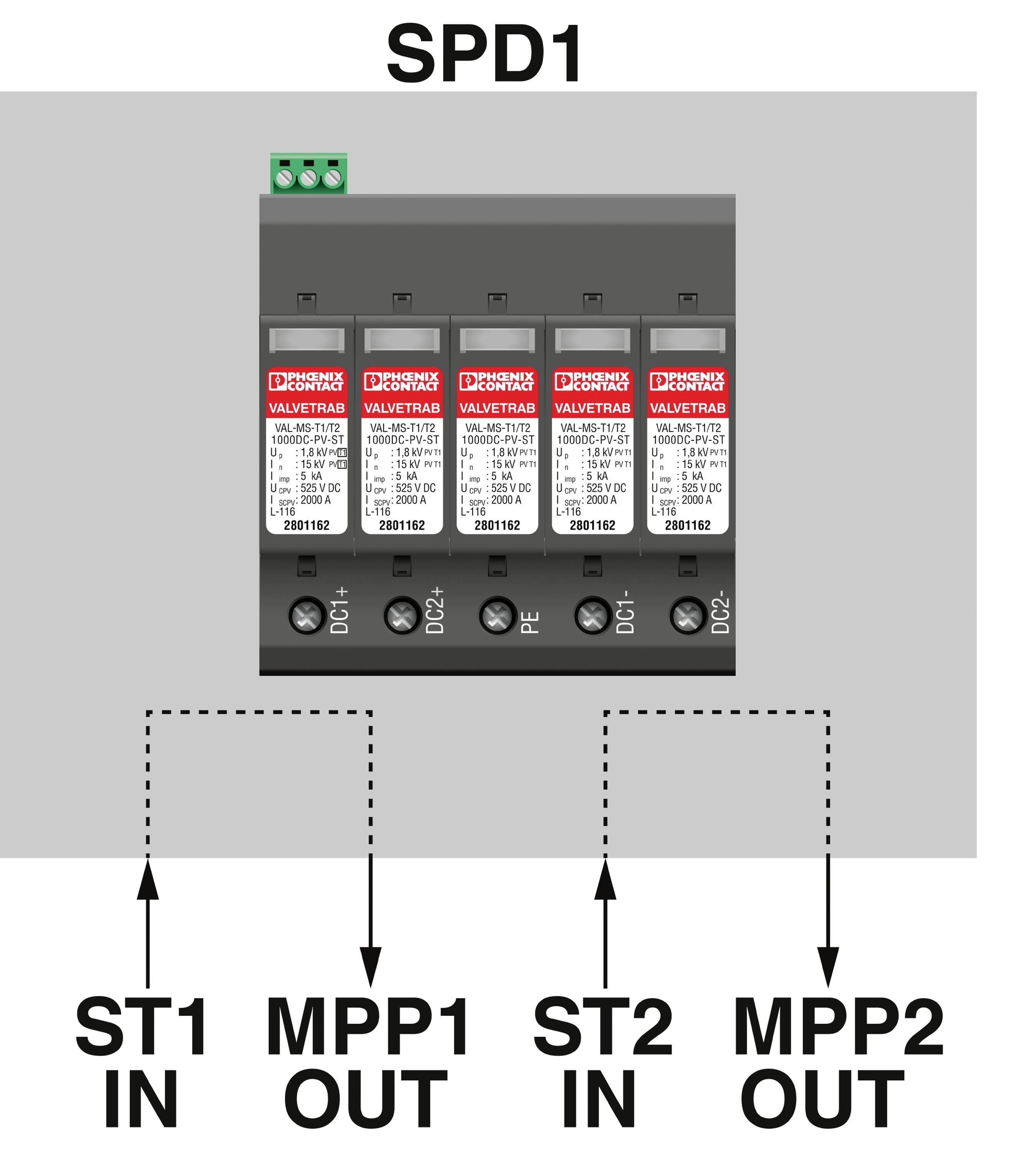

Elektrisk enhet med skyddsbrytare, benämnd 'SPD1'. Pilar visar på ingångarna ST1 IN, ST2 IN och utgångarna MPP1 UT, MPP2 UT.

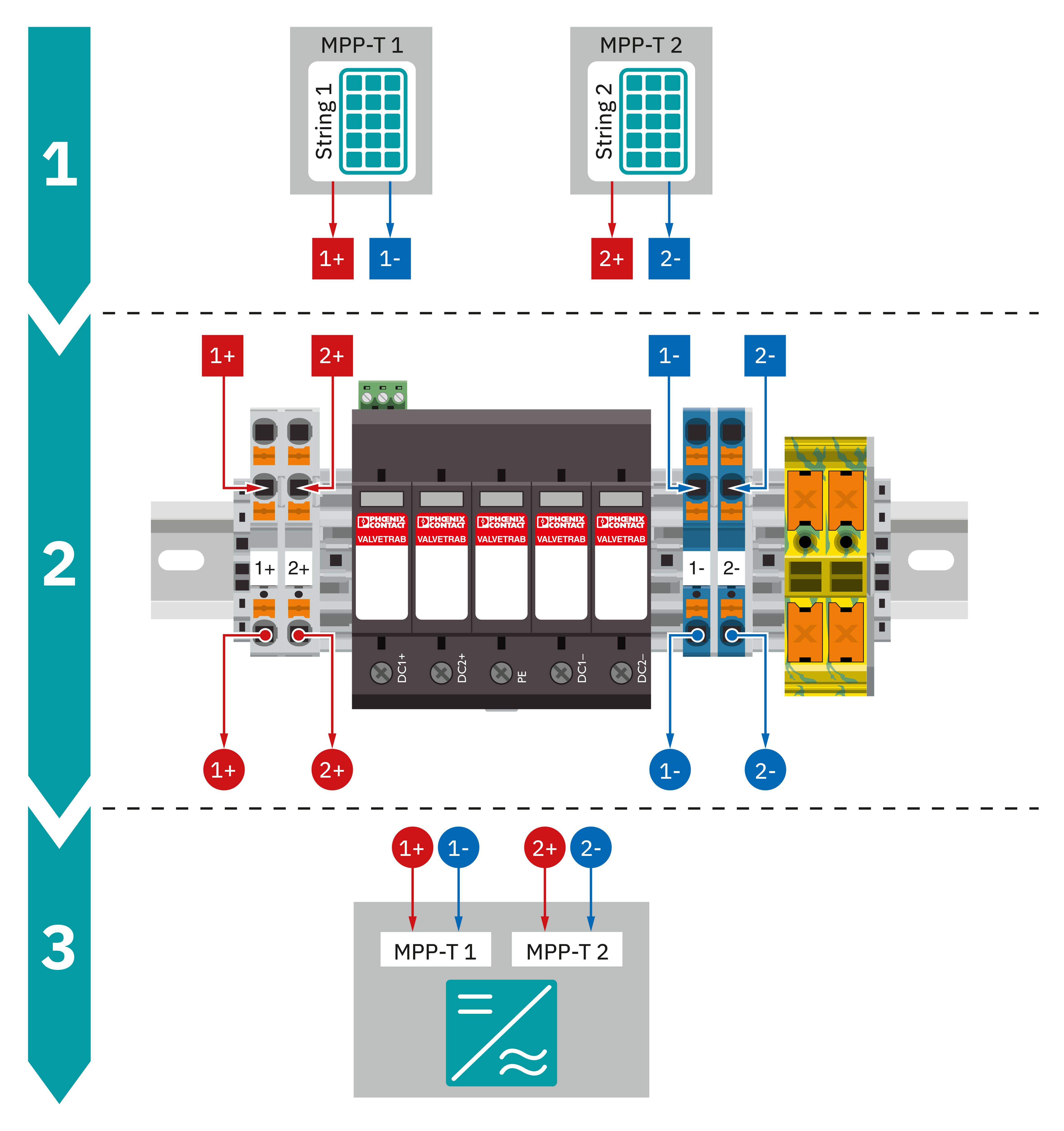

Schematisk framställning av en elektrisk kabelinstallation med tre numrerade sektioner; visar kopplingar mellan solpaneler, skyddsanordningar och en växelriktare.

1/3

Datablad (PDF)

Okänd leveranstid

Antal

Styck

Toal (2 392,00 kr / stycken)

2 392,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Generatoranslutningsdosa

Snabb installation och driftsstartNormerade kopplingsenhetskombination tack vare användning av DIN EN 61439Användarinriktad rådgivningStor portfölj av lagerförda generatoranslutningsdosor

Tekniska specifikationer

Kapslingsklass: IP65Kapslingsklass: IIRekommenderad omgivningstemperatur (drift): -20 °C ~ +55 °CMaterial lock/dörr: Polykarbonat (transparent)Material hölje: PolykarbonatAntal strängingångar: 1 (per MPP-Tracker)Ström per sträng: 40 A.Antal utgångar: 1 (per MPP-Tracker)Antal kompatibla MPP-Tracker: 2Överspänningsskyddsenhet T1 / T2Typ av kabelingång: KabelförskruvningKabeltvärsnitt: Strängingång: 2,5 m² - 6 m²Kabeltvärsnitt utgång: 2,5 m² - 6 m²

Typ av produkt: Generatoranslutningslåda

Mått.: (B x H x D) 254 x 180 x 111 mm

Vikt: 2403 g

Tillverkarfärg: Flerfärgad

Innehåll: 1 st

Bredd: 254 mm

Höjd: 180 mm

Djup: 111 mm

Systemspänning: 1000 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2530739 Phoenix Contact 1101176 SOL-SC-1ST-0-DC-2MPPT-1000SE Generatoranslutningslåda

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2530739 Phoenix Contact 1101176 SOL-SC-1ST-0-DC-2MPPT-1000SE Generatoranslutningslåda

Beskrivning

Solarline generatoranslutningsdosor (GAKs) används i små takanläggningar såväl som i stora frifältsanläggningar. Till funktionerna hör att samla och skydda strängar samt att i förekommande fall koppla bort moduler från resten av systemet med en brytare för brandskydd eller lastfrånskiljare.
