Phoenix Contact 1091671 Grön, Gul 8 st

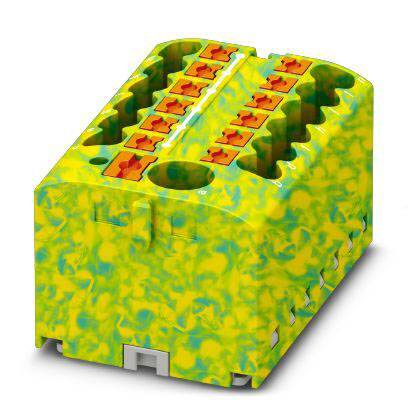

En elektrisk anslutningsmodul med ett lock som har en färgrik, strukturerad yta, huvudsakligen i gul- och gröntoner.

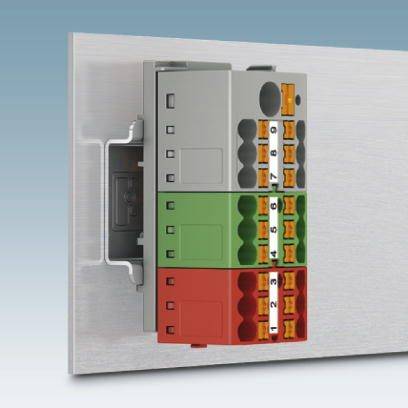

En vägguttag med färgkodade anslutningsklämmor: grå, grön och röd. Varje sektion har numrerade kabelanslutningar.

En elektronisk enhet med kablar som är anslutna till olika färgkodade portar; möjligen någon typ av strömförsörjningsenhet.

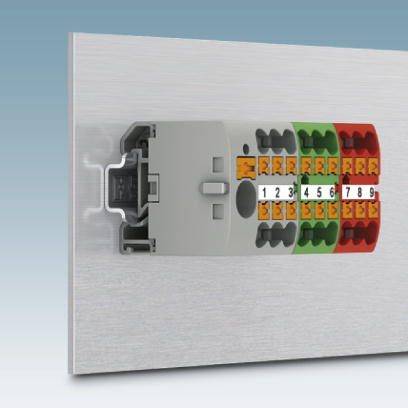

Anslutningsklämmor på en grå platta, numrerade från 1 till 9 i tre färger: Vitt, Orange och Rött.

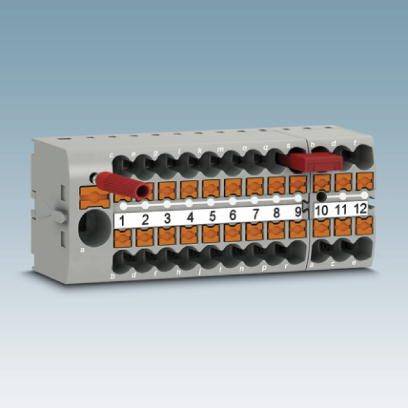

En grå-orange radkontaktblock med numrerade kontakter från 1 till 12. Två röda kablar är anslutna till kontakterna 9 och 10.

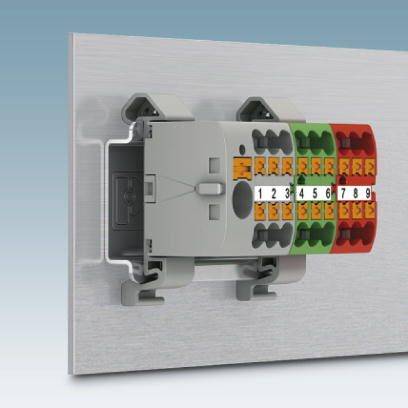

En anslutningslist med numrerade klämmor i rött, grönt och orange, monterad på en metallplatta för anslutning av elektriska kablar.

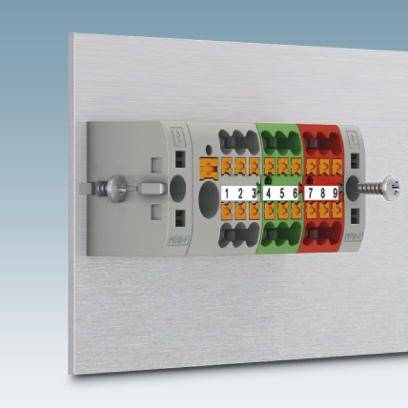

En kontakt med färgkodade, numrerade anslutningar på en metallplatta. Anslutningen är avsedd för säker kabelanslutning.

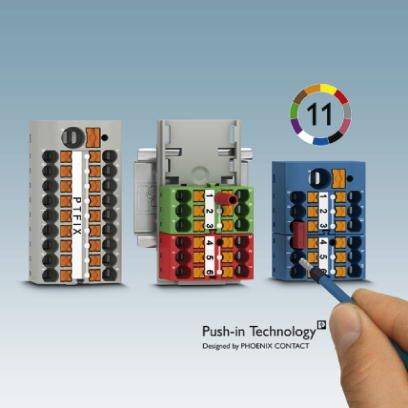

Tre olika kopplingsklämmor med Push-in-teknik på blå bakgrund. Varje klämma har olika färger och nummer.

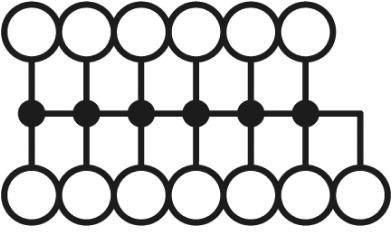

Ett enkelt linjediagram med sex cirklar i två rader, sammanlänkade genom horisontella och vertikala linjer.

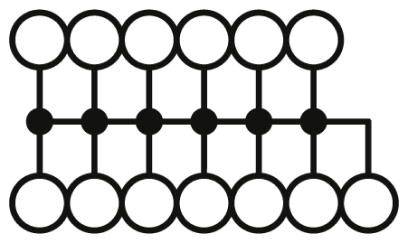

Ett diagram med tolv cirkelformade noder, sammanlänkade av linjer i två rader, symboliserar ett nätverk eller principschema.

1/10

Tillverkarfärg

Grön

Gul

AWG max.

Avisoleringslängd

8 mm

avisolering längd (max.)

10 mm

Mått.

(L x B) 28.6 mm x 41 mm

Datablad (PDF)

Leverans tor. 8 okt.

215 Set

Antal (förpackningsstorlek 8 st)

Set

Toal (79,00 kr / stycken)

632,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Brännbarhetsklass UL 94: V0
Bredd: 41 mm
Antal våningar: 1
Antal anslutningar: 13
Potential 1
Isoleringsmaterial pa
Märkstötspänning 6 kV
Föroreningsgrad: 3.
Överspänningskategori: III
Isoleringsmaterialsgrupp I
Maximal effektförlust vid nominellt villkor: 1,31 W (värdet avser ett kopplingsplint och flerfaldigats beroende på anslutningstilldelning)
Maximal belastningsström: 32 A (vid 4 mm² ledningsarea)
Öppen sidovägg: Nej
Anslutning: Inmatningsdel
Summaström maximalt 57 A (med 10 mm² ledningsarea)

Tillverkarfärg: Grön
Gul

AWG max.: 12

Avisoleringslängd: 8 mm

avisolering längd (max.): 10 mm

Mått.: (L x B) 28.6 mm x 41 mm

Anslutning: Push-In-klämma

Tillverkarnr.: 1091671

Innehåll: 8 st

Nominell spänning: 450 V

Nominell ström: 24 A

Nominell ström - avrundad: 24 A

Bredd: 41 mm

Längd: 28.6 mm

Typ: PTFIX 6/12X2,5 GNYE

Tvärsnitt flexibelt (max.): 2.5 mm²

Tvärsnitt styv (max.): 4 mm²

Tvärsnitt flexibelt (min.): 0.14 mm²

Tvärsnitt styv (min.): 0.14 mm²

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2141001 Phoenix Contact 1091671 Grön, Gul 8 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2141001 Phoenix Contact 1091671 Grön, Gul 8 st

Beskrivning

Fördelarblock, grundklämma med inmatning, blocken är sinsemellan bryggbara över ledarfacket. Passande kontaktbryggor se tillbehör, nominell spänning: 450 V, nominell ström: 24 A, anslutningstyp: Push-in-anslutning, antal anslutningar: 13, tvärsnitt: 0,14 mm - 4 mm², AWG: 26 - 12, bredd: 41 mm, höjd: 21,7 mm, färg: Grön/gul, monteringssätt: Flygande, direktmontering med fläns, limning
