Phoenix Contact 1091670 Grön, Gul 8 st

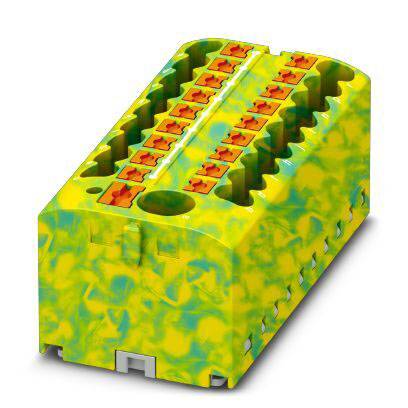

Ett gult kontaktblock med gröna markeringar och röda clips, som används för elektrisk kabelanslutning.

Liknande avbildning

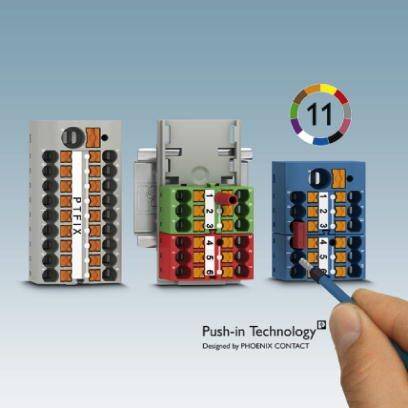

Tre push-in-kopplingsplintar med olika färger och anslutningsnumrering. En penna pekar på en orangefärgad kopplingsplint.

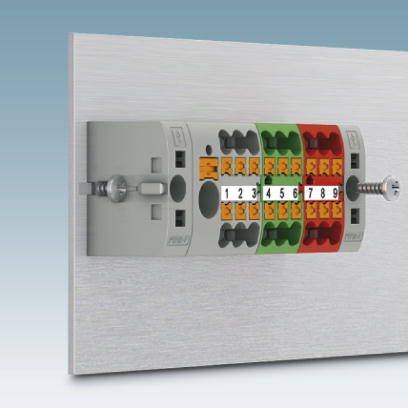

En färgkodad kontakt med numrerade anslutningar på en metallplatta, som visar orange, gröna och röda sektioner.

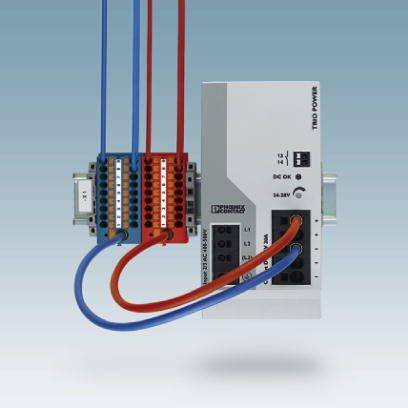

Industriell utrustning ansluten med kablar, visar en elektrisk installation med färgkodade ledningar och anslutningar.

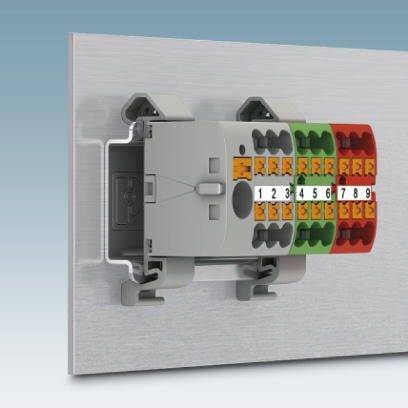

Elektrisk kontaktdon med färgkodade anslutningar, numrerade från 1 till 9, för säker kabeldragning i en elskåp.

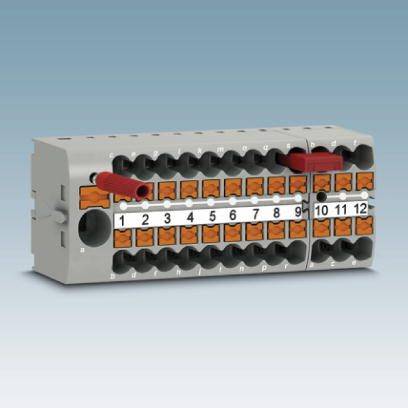

Flerpolig fördelningskläm med numrerade anslutningar och röda trådbryggor, i grått, på blå bakgrund.

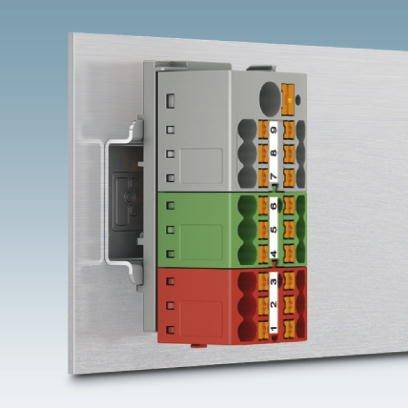

Kontaktbar elektrisk klämmplint i grått, grönt och rött, med numrerade anslutningar, monterad på en metallisk bärplatta.

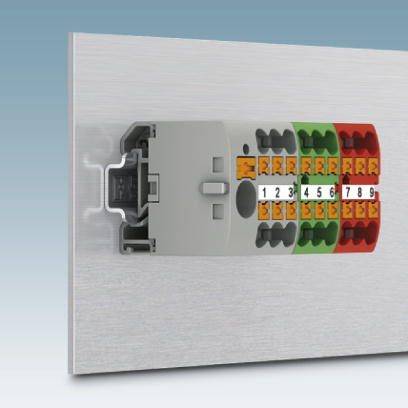

En grå kontaktdon med märkta anslutningar från 1 till 9 på en metallisk bakgrund, använd för elektriska förbindelser.

Ett diagram visar ett binärt multiplikationsnät som representerar additions- och multiplikationsoperationer i ett datasystem.

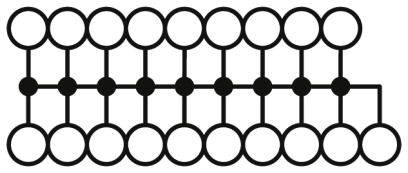

Schema över ett sammanlänkat nodsystem. Linjer förbinder flera cirklar i en rektangulär uppställning.

1/10

Liknande avbildning

Tillverkarfärg

Grön

Gul

AWG max.

Avisoleringslängd

8 mm

avisolering längd (max.)

10 mm

Mått.

(L x B) 28.6 mm x 56.5 mm

Datablad (PDF)

Leverans fre. 9 okt.

323 Set

Antal (förpackningsstorlek 8 st)

Set

Toal (109,00 kr / stycken)

872,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Brännbarhetsklass UL 94: V0
Bredd: 56,5 mm
Antal våningar: 1
Antal anslutningar: 19
Potential 1
Isoleringsmaterial pa
Märkstötspänning 6 kV
Föroreningsgrad: 3.
Överspänningskategori: III
Isoleringsmaterialsgrupp I
Maximal effektförlust vid nominellt villkor: 1,31 W (värdet avser ett kopplingsplint och flerfaldigats beroende på anslutningstilldelning)
Maximal belastningsström: 32 A (vid 4 mm² ledningsarea)
Öppen sidovägg: Nej
Anslutning: Inmatningsdel
Summaström maximalt 57 A (med 10 mm² ledningsarea)

Tillverkarfärg: Grön
Gul

AWG max.: 12

Avisoleringslängd: 8 mm

avisolering längd (max.): 10 mm

Mått.: (L x B) 28.6 mm x 56.5 mm

Anslutning: Push-In-klämma

Tillverkarnr.: 1091670

Innehåll: 8 st

Nominell spänning: 450 V

Nominell ström: 24 A

Nominell ström - avrundad: 24 A

Bredd: 56.5 mm

Längd: 28.6 mm

Typ: PTFIX 6/18X2,5 GNYE

Tvärsnitt flexibelt (max.): 2.5 mm²

Tvärsnitt styv (max.): 4 mm²

Tvärsnitt flexibelt (min.): 0.14 mm²

Tvärsnitt styv (min.): 0.14 mm²

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2140986 Phoenix Contact 1091670 Grön, Gul 8 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2140986 Phoenix Contact 1091670 Grön, Gul 8 st

Beskrivning

Fördelarblock, grundklämma med inmatning, blocken är sinsemellan bryggbara över ledarfacket. Passande kontaktbryggor se tillbehör, nominell spänning: 450 V, nominell ström: 24 A, anslutningstyp: Push-in-anslutning, antal anslutningar: 19, tvärsnitt: 0,14 mm - 4 mm², AWG: 26 - 12, bredd: 56,5 mm, höjd: 21,7 mm, färg: Grön/gul, monteringssätt: Flygande, direktmontering med fläns, limning

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
