Phoenix Contact 1091669 Grön, Gul 10 st

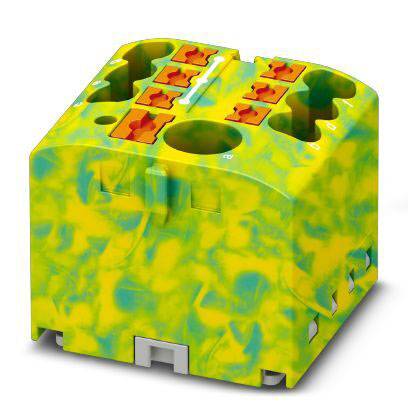

En gul, neongrön och orangefärgad elektrisk kontakt med synliga kontakter och karakteristiska färgmönster.

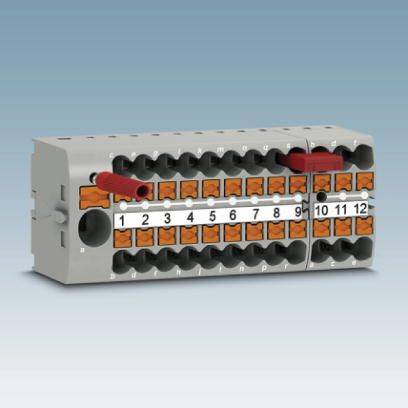

Elektrisk radklämmblock med 12 numrerade anslutningar, två röda kablar i anslutningarna 3 och 9, på grå bakgrund.

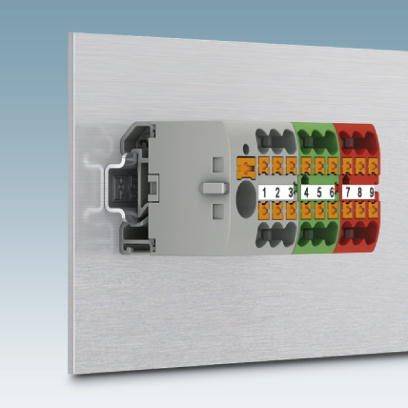

En elektrisk anslutningskläm med siffror från 1 till 9, färgmarkerad i orange, grönt och rött, fäst vid en grå vägg.

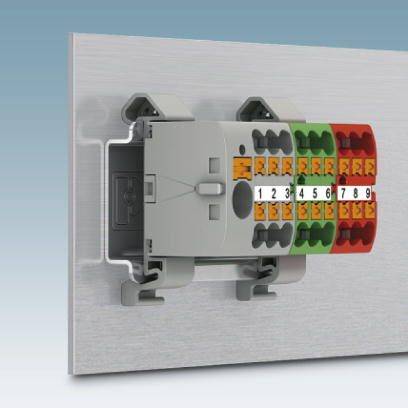

En modulär elektrisk kontakt monterad på en metallplatta, med åtta färgkodade anslutningar, numrerade från 1 till 8.

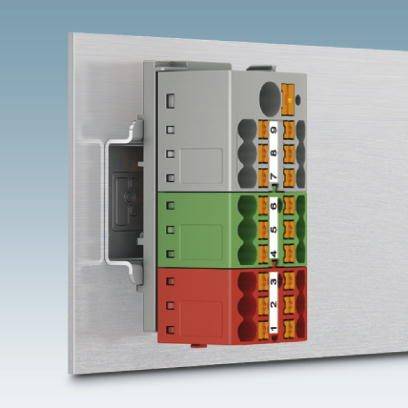

Elektrisk anslutningsenhet med färgkodade och numrerade kontakter för kabeldragning, monterad på metallplatta.

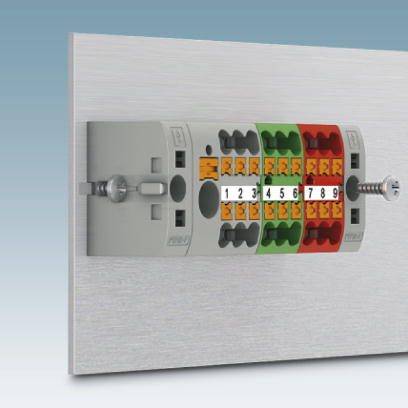

En rad numrerade klämmor i olika färger (grå, röd, grön) på en metallplatta för elektrisk anslutning.

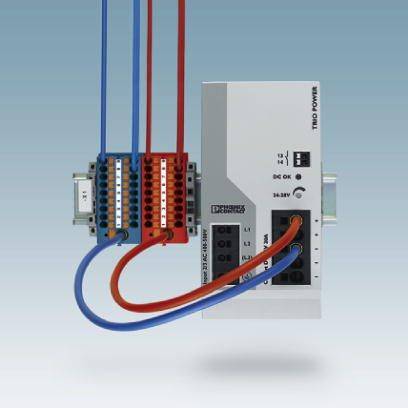

Elektronisk enhet ansluten med flera färgglada kablar. En DIN-skensmodul visar olika anslutningar och en skärm.

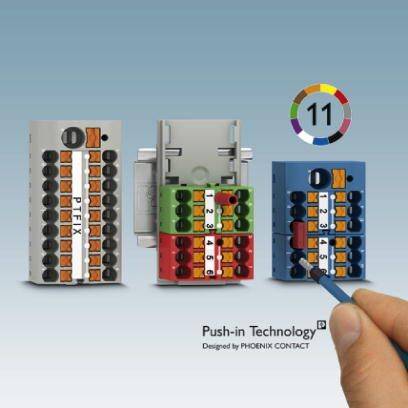

Tre elektriska radklämmor med färgkodning och märkning. En hand pekar på den högra klämmans med en blå penna.

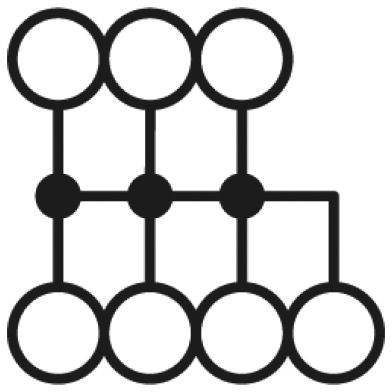

Piktogram över växellådans växlar, visar en schematisk arrangemang för manuell växling i ett fordon.

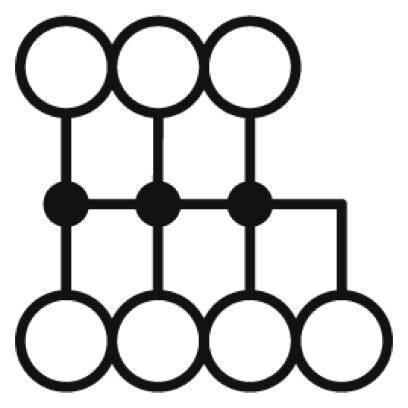

Avbildning av ett stiliserat geometriskt mönster bestående av cirklar och linjer som bildar en abstrakt form.

1/10

Tillverkarfärg

Grön

Gul

AWG max.

Avisoleringslängd

8 mm

avisolering längd (max.)

10 mm

Mått.

(L x B) 28.6 mm x 25.6 mm

Datablad (PDF)

Leverans tor. 8 okt.

181 Set

Antal (förpackningsstorlek 10 st)

Set

Toal (44,00 kr / stycken)

440,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Brännbarhetsklass UL 94: V0
Bredd: 25,6 mm
Antal våningar: 1
Antal anslutningar: 7
Potential 1
Isoleringsmaterial pa
Märkstötspänning 6 kV
Föroreningsgrad: 3.
Överspänningskategori: III
Isoleringsmaterialsgrupp I
Maximal effektförlust vid nominellt villkor: 1,31 W (värdet avser ett kopplingsplint och flerfaldigats beroende på anslutningstilldelning)
Maximal belastningsström: 32 A (vid 4 mm² ledningsarea)
Öppen sidovägg: Nej
Anslutning: Inmatningsdel
Summaström maximalt 57 A (med 10 mm² ledningsarea)

Tillverkarfärg: Grön
Gul

AWG max.: 12

Avisoleringslängd: 8 mm

avisolering längd (max.): 10 mm

Mått.: (L x B) 28.6 mm x 25.6 mm

Anslutning: Push-In-klämma

Tillverkarnr.: 1091669

Innehåll: 10 st

Nominell spänning: 450 V

Nominell ström: 24 A

Nominell ström - avrundad: 24 A

Bredd: 25.6 mm

Längd: 28.6 mm

Typ: PTFIX 6/6X2,5 GNYE

Tvärsnitt flexibelt (max.): 2.5 mm²

Tvärsnitt styv (max.): 4 mm²

Tvärsnitt flexibelt (min.): 0.14 mm²

Tvärsnitt styv (min.): 0.14 mm²

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2141034 Phoenix Contact 1091669 Grön, Gul 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2141034 Phoenix Contact 1091669 Grön, Gul 10 st

Beskrivning

Fördelarblock, grundklämma med inmatning, blocken är sinsemellan bryggbara över ledarfacket. Passande kontaktbryggor se tillbehör, nominell spänning: 450 V, nominell ström: 24 A, anslutningstyp: Push-in-anslutning, antal anslutningar: 7, tvärsnitt: 0,14 mm - 4 mm², AWG: 26 - 12, bredd: 25,6 mm, höjd: 21,7 mm, färg: Grön/gul, monteringssätt: Flygande, direktmontering med fläns, limning

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
