Phoenix Contact 1088494 DIN-skena nätaggregat Förbrukning (standby) 0.1 W 24 V/DC 1.3 A 30 W Antal utgångar:1 x Innehåll

Kompakt DC-nätaggregat med 24V och 1,3A, grått, med ventilationsspår och anslutningsklämmor, lämpligt för DIN-skenamontering.

Blockschema för en AC-DC-omvandlare: Ingångs-AC, Filter, Likriktare, Transformator, Filter, Utgångs-DC. Funktioner: UVP, OVP, OTP, OCP, SCP.

Diagrammet visar effektivitet (%) mot ingångsström (A). Två kurvor: 1) 120 V AC/24 V DC, 2) 230 V AC/24 V DC. Effektiviteten sjunker något med ökande ström.

Diagram visar växelströmsdiagramlinjer: Linje 1 'Uin = 120 V 3AC/Uout = 24 V DC'; Linje 2 'Uin = 230 V 3AC/Uout = 24 V DC'; x-axeln är Iout [A] och y-axeln är Iin [A].

Diagram med två kurvor visar effektfaktorn (y-axel) i förhållande till utgångsströmmen I_ut [A] (x-axel). Kurva 1: U_in=120V AC/U_ut=24V DC; Kurva 2: U_in=230V AC/U_ut=24V DC.

Diagrammet visar minskning av P_ut (procent) med ökande höjd H (meter), från 1000 m sjunker P_ut från 100% till cirka 78% vid 5000 m.

Diagram över en elektrisk switch. Vänster: 'Input' med L1.1 till L1.4; höger: 'Output' med L2.1 till L2.4. I mitten en pil märkt 'A'.

Teknisk ritning av en komponent medbredddimensioner: 61 mm överst, 50 mm i mitten, 44 mm längst ner och en total längd på 55 mm.

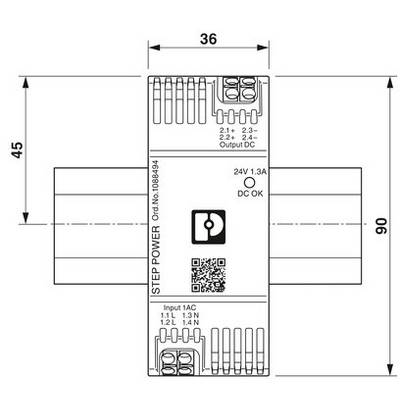

Ritning av en elektrisk enhet med mått 36 mm x 90 mm. Den visar ingångar, utgångar och QR-kod. Huvudsaklig användning: strömförsörjning.

1/9

Datablad (PDF)

Snabb leverans fre. 2 okt.

25 Styck

Antal

Styck

Toal (440,00 kr / stycken)

472,00 kr

-7 %

440,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Nätenhet DIN-skena

Effektökning upp till 100 %
Anslutningsriktning ledare/kretskort 45°
EN-60335-certifiering
Reducering av byggbredden med 1 TE
Verkningsgrad: 94 %
Tomgångsförlust <0,1 W.

Tekniska specifikationer

Ingångsspänning (nominell): 115 V/AC
230 V/AC
90 - 250 V/DC

Typ: Switchad

Typ av produkt: DIN-skena nätaggregat

Ingångsspänning (min.): 120 V/AC

Utgångsspänning: 24 V/DC

Ingångsspänning: 100 V AC ... 240 V AC -15 % ... +10 %
110 V DC ... 250 V DC -20 %... +10 %

Ingångsspänning (max.): 230 V/AC

Utgångsström max.: 1.3 A

Utgångsström (max.) - avrundad: 1.3 A

: 30 W

Typ av utgång (nätaggregat): Fast spänning

Faser: 1

Utgångsström (max.): 24 V/DC

Antal utgångar: 1 x

Anslutning: Push-In-klämma

Mått.: (L x B x H) 61 x 36 x 90 mm

Vikt: 0.170 kg

Utgångsspänning (max.): 25 V/DC

Utgångsspänning (min.): 22.5 V/DC

Tillverkarnr.: 1088494

Innehåll: 1 st

Nätaggregrat - specifikationer: Stabiliserad

Bredd: 36 mm

Höjd: 90 mm

Längd: 61 mm

: IP20

Max. temperatur: 70 °C

Min. temperatur: -10 °C

Typ: STEP3-PS/1AC/24DC/1.3/PT

Förbrukning (standby): 0.1 W

Verkningsgrad: 94 %

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Anslutning

Ingångsspänning (max.)

Utgångsström (max.)

Utgångsspänning

Typ av utgång (nätaggregat)

Ingångsspänning (nominell)

Utgångsström (max.) - avrundad

Ingångsspänning (min.)

Phoenix Contact 1088494 DIN-skena nätaggregat Förbrukning (standby) 0.1 W 24 V/DC 1.3 A 30 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2435745

Denna artikel

30 W

Push-In-klämma

230 V/AC

24 V/DC

Fast spänning

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1088495 DIN-skena nätaggregat 24 V/DC 0.63 A 15 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2435744

15 W

Push-In-klämma

230 V/AC

24 V/DC

Fast spänning

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact 1088491 DIN-skena nätaggregat 24 V/DC 2.5 A 60 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2435746

60 W

Push-In-klämma

230 V/AC

24 V/DC

Fast spänning

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1140066 DIN-skena nätaggregat 24 V/DC 4 A 96 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2435747

96 W

Push-In-klämma

230 V/AC

24 V/DC

Fast spänning

115 V/AC230 V/AC90 - 250 V/DC

4 A

120 V/AC

Phoenix Contact 1088478 DIN-skena nätaggregat 24 V/DC 5 A 120 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2435748

120 W

Push-In-klämma

230 V/AC

24 V/DC

Fast spänning

115 V/AC230 V/AC90 - 250 V/DC

5 A

120 V/AC

Phoenix Contact 1170954 DIN-skena nätaggregat 5 V/DC 3 A 15 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2435749

15 W

Push-In-klämma

230 V/AC

5 V/DC

|5 V/DC

Fast spänning

115 V/AC230 V/AC90 - 250 V/DC

3 A

120 V/AC

Phoenix Contact 1170952 DIN-skena nätaggregat 12 V/DC 1.3 A 15 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2435750

15 W

Push-In-klämma

230 V/AC

12 V/DC

Fast spänning

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1170953 DIN-skena nätaggregat 12 V/DC 2.5 A 30 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2435751

30 W

Push-In-klämma

230 V/AC

12 V/DC

Fast spänning

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 2868635 DIN-skena nätaggregat 24 V/DC 0.83 A 18 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:511731

18 W

Skruvklämma

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Phoenix Contact 2868648 DIN-skena nätaggregat 24 V/DC 1.9 A 42 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:511732

42 W

Skruvklämma

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Dokument & nedladdningar

Datablad

Datablad 2435745 Phoenix Contact 1088494 DIN-skena nätaggregat Förbrukning (standby) 0.1 W 24 V/DC 1.3 A 30 W Antal utgångar:1 x Innehåll

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2435745 Phoenix Contact 1088494 DIN-skena nätaggregat Förbrukning (standby) 0.1 W 24 V/DC 1.3 A 30 W Antal utgångar:1 x Innehåll

Beskrivning

Nya specialister utökar din STEP Power-familj. 12 V strömförsörjning är ideal för E-Mobility, för försörjning av enkortsdatorer finns 3-A-enheten. Den platta strömförsörjningen med NEC Class 2-godkännande är särskilt avsedd för den amerikanska marknaden.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Kan användas över hela världen tack vare universalspänningen och internationell godkänning
Hög driftsäkerhet tack vare hög MTBF> 500 000 h
Parallellt omkopplingsbar för effekthöjning och redundans
Förenklad användning tack vare LED-funktionsövervakning.
Hög driftsäkerhet genom lång överlappning vid strömavbrott > 20 ms
Fäst på bärskena eller skruva på plan yta.
