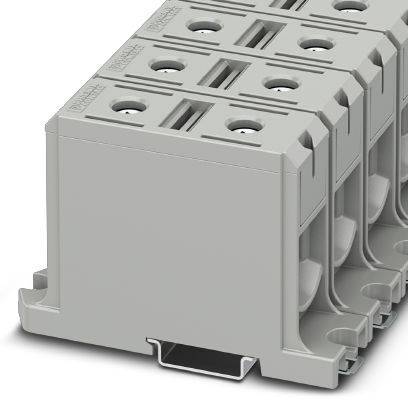

Phoenix Contact 1086498 Terminal med genomföring 30.5 mm Skruvklämma Grå 10 st Piece
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Piece
Typ av produkt
Terminal med genomföring
Anslutning
Skruvklämma
Tvärsnitt flexibelt (max.)
150 mm²
Tvärsnitt styv (max.)
150 mm²
Datablad (PDF)
29 Set
Antal (förpackningsstorlek 10 st)
Toal (239,20 kr / stycken)
2 392,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Utförande: Kopplingsplint för aluminium- och kopparledare (Al-CU)
- Antal anslutningar 2
- Potential 1
- Nominell area: 150 m²
- Märkstötspänning 8 kV
- Överspänningskategori: III
- Isolering: II.
- Temperaturintervall (drift): -60 °C ... 85 °C
- Omgivningstemperatur (lagring/transport): -25 °C ... 55 °C
- Omgivningstemperatur (montering): -5 °C ... 70 °C
- Omgivningstemperatur (arbete): -5 °C ... 70 °C
- Belastningsström maximalt: 290 A (vid 150 mm² ledningsarea - testström enligt IEC 61238-1)
- Öppen sidovägg: Nej
- Höjd NS 35/7.5: 67 mm
- Höjd NS 35/15: 74.5 mm
- Skruvgänga M18
- Ledararea flexibel m. Ferrul utan plasthylsa min: 35 m²
- Ledararea flexibel m. Ändhylsa utan plasthylsa max: 120 m²
- Ledararea flexibel m. Ändhylsorna m. Plasthylsa min: 35 m²
- 2 ledare av samma tvärsnitt flexibel min: 35 m²
- 2 ledare av samma tvärsnitt flexibel max: 50 m²
- Förpackningstyp
Piece
- Typ av produkt
Terminal med genomföring
- Funktioner
med skruvanslutning
- Anslutning
Skruvklämma
- Tvärsnitt flexibelt (min.)
35 mm²
- Tvärsnitt flexibelt (max.)
150 mm²
- Tvärsnitt styv (min.)
35 mm²
- Tvärsnitt styv (max.)
150 mm²
- Terminalbredd
30.5 mm
- Antal serier
1
- Antal positioner per rad
1
- Antal poler
1
- Tillverkarfärg
Grå
- Nominell ström
290 A
- Nominell ström - avrundad
290 A
- Nominell spänning
1000 V
- avisolering längd (max.)
30 mm
- Tillverkarnr.
1086498
- Innehåll
10 st
- Typ
UBAL 150
- Mått.
(L x B x H) 105.5 x 30.5 x 67 mm
- Bredd
30.5 mm
- Höjd
67 mm
- Längd
105.5 mm
- RoHS-godkänd
Ja
- Nom. Stötspänning
8 kV
- Föroreningsgrad
3
- Antändlighetsklass
UL 94 V0
- Färganslutningselement
Grå
- Isolationsmaterial
PA
- Isolering
PA
- UKCA
Ja
