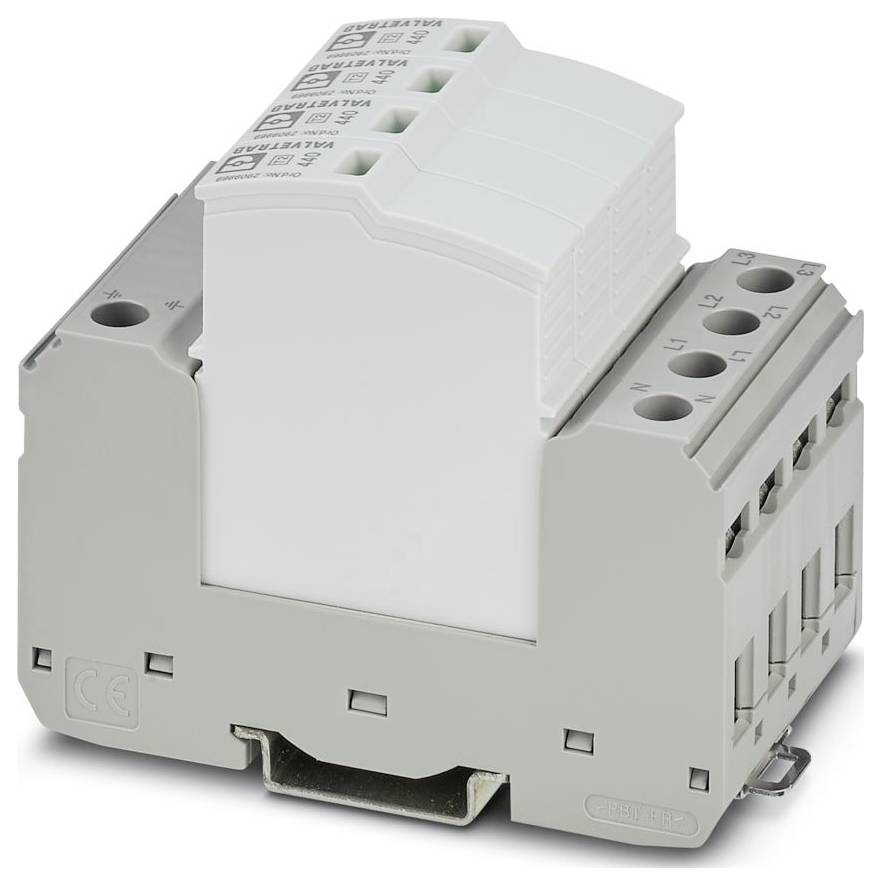

Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Spänningsavledare 40 kA 1 st

Liknande avbildning

Datablad (PDF)

Leverans tis. 13 okt.

Antal

Styck

Toal (2 552,00 kr / stycken)

2 552,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: SEC Family
IEC-KONTROLLKLASS II;T2
Form: Dragskenemodul kan anslutas i två delar
Antal poler: 3
Meddelande överspänningsskydd defekt: Optisk, överföringskontakt
NOMINELL SPÄNNING UN 400/690 V AC (TN-S);400 V AC (IT)
Indikering/fjärrmeddelande: Indikering/fjärrmeddelande
Kopplingsfunktion: Växlare
Anslutningstyp: Kontakt-/skruvanslutning via COMBICON
Gängaskruvmejsel: M2
Åtdragningsmoment: 0,25 Nm
Ledararea flexibel: 0,14 mm²... 1,5 mm²
Ledararea styv: 0,14 mm²... 1,5 mm²
Ledararea AWG: 28... 16
Bredd: 49,2 mm
Höjd: 97,9 mm
Djup: 74,5 mm (inkl. bärskena 7,5 mm)
Delningsenhet 2,7 TE
Brännbarhetsklass UL 94: V-0
Materialhölje: Pa 6.6-FR 20 % GF;PBT-FR
VERKNINGSRIKTNING 3L-N/PE
Maximal kontinuerlig spänning UC: 440 V AC
Märkavledningsström in (8/20) µs: 20 kA
Svarstid ta: ≤ 25 ns
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -40 °C ... 80 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C
Höjd: ≤ 2000 m (amsl)
Standarder/bestämmelser: EN 61643-11
Anmärkning: 2012
Monteringssätt: Bärskena 35 mm
EN typ T2
STRÖMFÖRSÖRJNINGSSYSTEM IEC: TN-S;IT
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: III
Föroreningsgrad: 2
Nominell frekvens FN: 50 Hz (60 Hz)
CTI-värde för materialet: 600
ISOLERINGSMATERIAL: PA6.6-FR 20% GF;PBT-FR
Materialgrupp: I.
SKYDDSFADE: L-N;L-PE;N-PE
Effektförbrukning i viloläge PC: ≤ 720 MVA
Maximal avledningsström Imax (8/20) µs: 40 kA
OV-beteende vid ut: 581 V AC (5 s / wytstand mode);762 V AC (120 min / safe failure mode)
Tillåten luftfuktighet (drift): 5 %... 95 %
Chock (drift): 30g (halvhus / 11 ms / 3x ±X ±Y ±Z)
vibration (drift): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
Utnämnande: Felsignalkontakt
Driftspänning 5 V AC... 250 V AC;125 V DC (200 MA DC)
Driftström 5 mA AC... 1 A AC; 1 A DC (30 V DC)
Avisoleringslängd: 7 mm
Felmeddelande via fjärrindikering: Felmeddelande
Nominell belastningsström IL 40 A (Biconnect M4 gaffelkabelsko 6 mm²);63 A (Twin-ändhylsa 2x 10 mm²)
Kortslutningsskydd ISCCR: 25 kA (vid försäkring upp till 315 A GG);50 kA (vid försäkring upp till 200 A GG)
Skyddsnivå Up (L-N): ≤ 4 kV
Skyddsnivå Up (L-PE) ≤ 1,9 kV
Skyddsnivå Up (N-PE) ≤ 1,9 kV
Restspänning Ures (L-N): ≤ 4 kV (vid in);≤ 3,5 kV (vid 10 kA);≤ 3,2 kV (vid 5 kA);≤ 3,1 kV (vid 4 kA);≤ 2,85 kV (vid 2 kA)
Restspänning Ures (L-PE): ≤ 1,9 kV (vid in);≤ 1,65 kV (vid 10 kA);≤ 1,5 kV (vid 5 kA);≤ 1,45 kV (vid 4 kA);≤ 1,35 kV (vid 2 kA)
Restspänning Ures (N-PE): ≤ 1,9 kV (vid in);≤ 1,65 kV (vid 10 kA);≤ 1,5 kV (vid 5 kA);≤ 1,45 kV (vid 4 kA);≤ 1,35 kV (vid 2 kA)
Maximal säkring vid V-genomgångsledning: 40 A (GG / Biconnect M4 gaffelkabelsko 6 mm²);63 A (GG / Twin-ändhylsa 2x 10 mm²)
Maximal försäkring vid stickledningskabel 315 A (GG)
Allmänt: Allmänt
EN 61643-11: EN 61643-11
Färg (kontakt): Ljusgrå (RAL 7035)
Färg (baselement): Grå (RAL 7042)

Typ av produkt: Spänningsavledare

Läckström: 40 kA

Utförande: Din-skenemodul kan anslutas i två delar

: IP20

Tillverkarnr.: 1076468

Typ: 2

Mått.: (B x H x D) 49.2 x 97.9 x 74.5 mm

Bredd: 49.2 mm

Höjd: 97.9 mm

Djup: 74.5 mm

Innehåll: 1 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3562952 Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Spänningsavledare 40 kA 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3562952 Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Spänningsavledare 40 kA 1 st

Beskrivning

Anslutningsbar överspänningsavledare, enl. Typ 2 / Class II, för 3-fasiga strömförsörjningsnät med separat N och PE (5-ledarsystem: L1, L2, L3, N, PE), med överföringskontakt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
