Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R Elektronisk skyddsbrytare 1 st

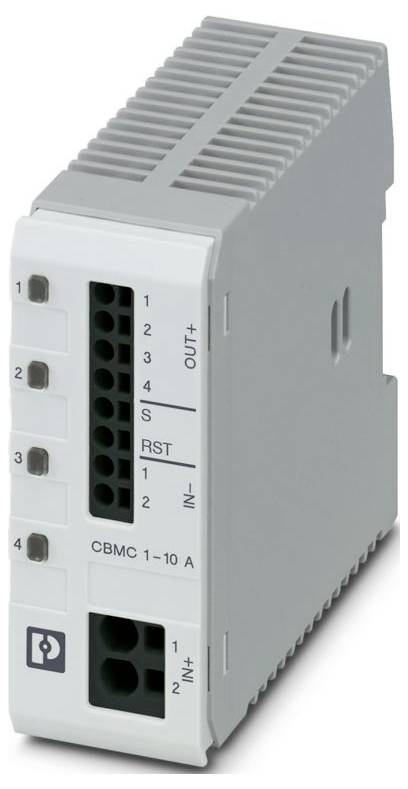

En grå elektrisk enhet märkt "CBMC 1-10 A" med flera in- och utgångar, används för kretskontroll eller skydd.

Liknande avbildning

Typ av produkt

Elektronisk skyddsbrytare

Utförande

Din-skenmodul i ett stycke

Anslutning

Push-in-fjäderanslutning

Skyddsklass

IP20

Längd

98 mm

Datablad (PDF)

Leverans fre. 9 okt.

107 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (1 592,00 kr / stycken)

1 592,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: CBMC
Konstruktion: Bärskenemodul i ett stycke
Poltal 1
Anslutningstyp: Push-in-anslutning
Ledararea styv: 0,2 mm²... 10 mm²
Ledararea AWG: 24... 8
Bredd: 36 mm
Höjd: 90 mm
Djup: 98 mm (inkl. bärskena 7,5 mm)
Färg: ljusgrå, RAL 7035
Brännbarhetsklass UL 94: V-0
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -25 °C ... 60 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 70 °C
Höjdnivå: ≤ 3000 m till 52 °C (amsl);≤ 4000 m till 46 °C (amsl)
Standarder/bestämmelser: EN 50178
Anm.: Utrustning för kraftproduktionsanläggningar med elektronisk utrustning
Monteringssätt: Bärskena 35 mm
Isolationsegenskaper: Isoleringsegenskaper
Föroreningsgrad: 2
Stöt (drift) 30g (IEC 60068-2-27, Test EA)
Vibration (drift): 10 Hz ... 57,6 Hz (amplitud ±0,35 mm | enligt IEC 60068-2-6, test FC);57,6 Hz ... 150 Hz (acceleration 5 g | enligt IEC 60068-2-6, test FC)
Driftspänning 18 V DC... 30 V DC
Avisoleringslängd: 15 mm
Allmänt: Allmänt
Spänningshållfasthet: Max 35 V DC (lastkrets)
Ledararea flexibel med ändhylsa med plasthylsa: 0,25 mm2 ... 4 mm²
Ledararea flexibel med ändhylsa utan plasthylsa: 0,25 mm2 ... 6 mm²
Identifiering: ISA S71.04.2013 G3 Harsh Group A
MATERIAL PC;PA 6.6;PA 6.3T;POM
Säkring: Elektronisk
Effektförlust: typ. 0,6 W (vid tomgång)< , 9 W (vid nominell drift)
Märkspänning 24 V DC
Skyddsklass: III
Utgångsspänning: 24 V/DC
Ingångsspänningsområde: 7 V DC ... 30 V DC (Reset med fallande flank)
Strömförbrukning: typ. 0,4 mA (vid 24 V DC)
Verkningsgrad: 99 % >
Återmatningshållfasthet: Max 35 V DC
MTBF (IEC 61709, SN 29500): 8403361 h (vid 25 °C med 21 % belastning);3067484 h (vid 40 °C med 34,25 % belastning);534188 h (vid 35 °C med 100 % belastning)
Spänning < 5 V DC (Low tillstånd);> 8 V DC (High tillstånd)
Mager gas: Mager gasest
Antal kanaler: 4
Inkopplingsfördröjning 0,1 s (per utgångskanal)
UL-märkt: UL-märkt
Utgångsström max. 0,04 A (kortslutningssäker)
Kontaktutförande: Utan galvanisk separering
Märkstötspänning 0,5 kV
Belastskrets: Lastkrets
Utlösningsform: E (elektronisk)
Nödvändig försäkring: Krävs endast om Imax av > försörjningen har kortslutningskapacitet. Inbyggt Fail-Safe-element.
Viloström I0: typ. 25 mA
Temperaturreducering: 24 A DC (vid 60 °C);28 A DC (vid 54 °C);32 A DC (vid 47 °C);36 A DC (vid 41 °C);40 A DC (vid 35 °C)
Fail-Safe-element 15 A DC (per utgångskanal)
Frånkopplingstid: ≤ 10 ms (vid kortslutning > 2,0 x IN);1 s (1,2 ... 2,0 X IN)
Underspänningsfrånkoppling: ≤ 17,8 V DC (aktiv); minst 18,8 V DC (inaktiv)
Max. Kapacitiv last: 45000 µF (beroende på elinställning och tillgänglig kortslutningsström)
Återställning: Återställning
Pulslängd: ≥ 50 ms (hög), ≥ 50 ms (låg)
Statusutgång: Statusutgång
Fuktighetskontroll: 96 h, 95 % RH, 40 °C.
MÄRKSTRÖM I: 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (inställbar per utgångskanal)
Kortslutningsbrytförmåga 300 A.
Märkström (förinställd) 4 A.
Mättolerans i: ± 15 %
Avstängning vid överspänning: ≥ 30,5 V DC (aktiv);≤ 29,5 V DC (inaktiv)
Kanal LED av: Från (kanal avstängd)
Kanal LED gul: Lyser (kanal påslagen, kanalbelastning > 80 %);blinkar (programmeringsläge aktiv)
Kanal LED grön: Lyser (kanal påslagen)
Kanal LED röd: Lyser (kanal avstängd, över- eller underspänning aktiv);lyser temporärt (kanal avstängd, nedkylningsfas 5 s, överbelastnings- eller kortslutningsutlösning);blinkar (kanal avstängd, återkopplingsredo, överbelastnings- eller kortslutningsutlösning);blinkar dubbelt (kanal avstängd, överskridande av enhetens totala strömgräns 40 A)
Modulinitieringstid: 1,6 s.
Karenstid efter avstängning av en kanal 5 s (vid överbelastning / kortslutning)
HUVUDSTRÖMKRETS i+: Huvudströmkrets I+
HUVUDSTRÖMKRETS IN-: Huvudströmkrets IN-
Huvudströmkrets OUT+: Huvudströmkrets OUT+

Typ av produkt: Elektronisk skyddsbrytare

Utförande: Din-skenmodul i ett stycke

Anslutning: Push-in-fjäderanslutning

: IP20

Längd: 98 mm

Bredd: 36 mm

Höjd: 90 mm

Passar till (specifikationer): Bärskena 35 mm

Innehåll: 1 st

Typ: CBMC E4 24DC/1-10A S-R

Mått.: (L x B x H) 98 x 36 x 90 mm

Djup: 98 mm

Driftspänning: 30 V

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3562585 Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R Elektronisk skyddsbrytare 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3562585 Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R Elektronisk skyddsbrytare 1 st

Beskrivning

Flerkanalig, elektronisk apparatskyddsbrytare för skydd av fyra förbrukare vid 24 V DC vid överbelastning och kortslutning. Med statusutgång, nollställningsingång och elektronisk låsning av de inställda märkströmmen. För installation på din-din-skenor.
