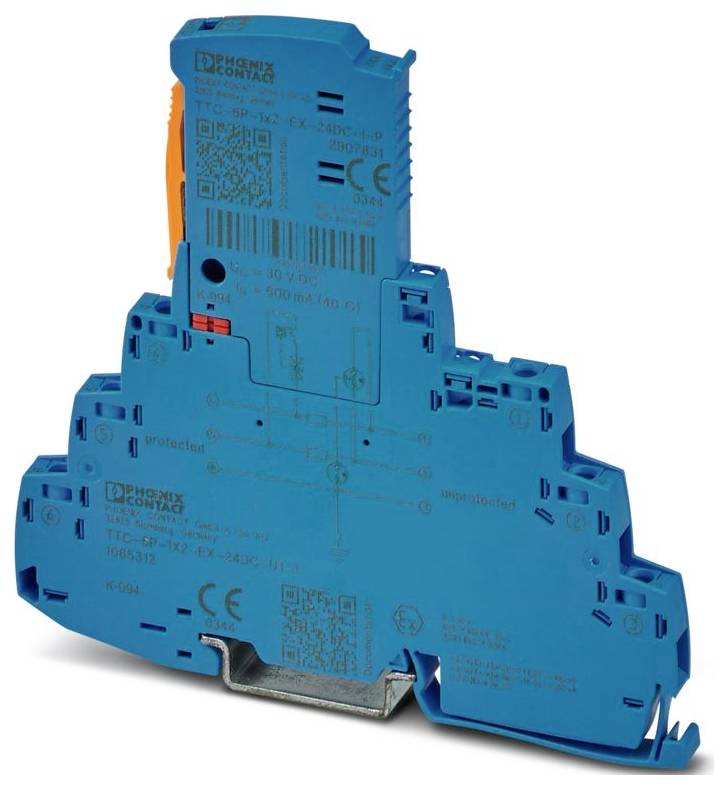

Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Överspänningsskyddsenhet 5 kA 1 st

Liknande avbildning

Datablad (PDF)

Leverans tor. 8 okt.

282 Styck

Antal

Styck

Toal (1 192,00 kr / stycken)

1 192,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: TERMITRAB complete
IEC-KONTROLLKLASS C1;C2;C3;D1
Form: Dragskenemodul kan anslutas i två delar
Meddelande överspänningsskydd defekt: Optiskt
NOMINELL SPÄNNING UN 24 V DC
Anslutningstyp: skruvanslutning.
Skruvgänga M3
Åtdragningsmoment: 0,5 Nm... 0,6 Nm
Ledararea flexibel: 0,2 mm²... 2,5 mm²
Ledararea styv: 0,2 mm²... 4 mm²
Ledararea AWG: 24... 12
Bredd 6,2 mm +0,1 mm
Höjd: 105,8 mm
Djup: 100 mm (inkl. bärskena 7,5 mm)
Färg: Blå (RAL 5015);ljusgrå (RAL 7035)
Brännbarhetsklass UL 94: V-0
Materialhölje: PBT
Mekaniska data: Mekaniska data.
Öppen sidovägg: Nej
Verkningsriktning: Line-Line & Line-signal Ground/Shield & som tillval signal Ground/Shield-Earth Ground
Högsta kontinuerliga spänning UC: 30 V DC
Märkström 600 mA (40 °C)
Driftaktiv ström IC för UC: ≤ 5 µA
Skyddsledarström IPE: ≤ 1 µA
Total avledningsström ITotal (8/20 ) µs: 10 kA
Skyddsnivå Up (ledar-ledare): ≤ 55 V (C1 - 1 kV/500 A);≤ 65 V (C2 - 10 kV/5 kA);≤ 55 V (C3 - 100 A)
Skyddsnivå Up (ledar-jord): ≤ 900 V (C1 - 1 kV/500 A);≤ 1,05 kV (C2 - 10 kV/5 kA);≤ 1,4 kV (C3 - 100 A)
Kapacitet (tråd): typ. 2 nF
Motstånd per bana: 1,65 Ω ±20 %
Nödvändig försäkring: Max 630 mA (FF)
Stötströmhållfasthet (ledar-jord): C1 - 1 kV / 500 A;C2 - 10 kV/5 kA;C3 - 100 A;D1 - 500 A.
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -40 °C ... 85 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Höjd: ≤ 2000 m (amsl)
Standarder/bestämmelser: IEC 61643-21
Obs: 2000 + corrigendum 2001 + A1:2008, modifierat + A2:2012
Monteringssätt: Bärskena: TH 35 - 7,5 mm
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: III
Föroreningsgrad: 2
Isoleringsmaterial PBT
Tillåten luftfuktighet (drift): 5 %... 95 %
Ledarpar per modul: 1
Märkavledningsström i (8/20) µs (ledar-jord): 5 kA
Pulavledningsström Iimp (10/350 ) µs (ledar-jord): 0,5 kA
Svarstid ta (jord): ≤ 100 ns
Skyddsnivå Up statisk (ledar-jord): ≤ 900 V (C1 - 1 kV/500 A);≤ 1,05 kV (C2 - 10 kV/5 kA)
Impuls-tillbakasättningstid (ledar-jord): ≤ 30 ms
EN 61643-21: EN 61643-21
Märkavledningsström i (8/20) µs (ledare): 5 kA
Pulavledningsström Iimp (10/350 ) µs (tråd-tråd): 0,5 kA
Skyddsnivå Up statisk (ledar-ledare): ≤ 50 V (C1 - 1 kV/500 A);≤ 65 V (C2 - 10 kV/5 kA)
Svarstid ta (ledare): ≤ 1 ns
Inlänkningsdämpning AE, sym.: typ. 0,3 dB (≤ 250 kHz/150 Ω)
gränsfrekvens fg (3 dB), symmetrisk I 150 Ω-systemet: typ. 940 kHz
Stötströmhållfasthet (tråd): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A.
Impuls-tillbakasättningstid (ledare): ≤ 700 ms
Maximal inre kapacitet CI: Försumbar
Max. Inre induktivitet Li: Försumbara
Maximal ingångsström II: 400 mA (T4/-40 °C... +50 °C);250 MA (T4/-40 °C... +70 °C);350 MA (T6/-40 °C... 100 MA (T6/-40 °C ... 30 TILL +70 °C)
max. Ingångsspänning UI 30 V DC
Isolationsspänning mot jord > 180 V DC
Överensstämmelse/godkännanden: Överensstämmelse/godkännanden
UL, USA/Kanada: Klass i, div. 2, GROUPS A, B, C, D T4A

Typ av produkt: Överspänningsskyddsenhet

Läckström: 5 kA

Utförande: Din-skenemodul kan anslutas i två delar

: IP20

Tillverkarnr.: 1065312

Mått.: (B x H x D) 6.2 x 105.8 x 100 mm

Bredd: 6.2 mm

Höjd: 105.8 mm

Djup: 100 mm

Innehåll: 1 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3562447 Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Överspänningsskyddsenhet 5 kA 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3562447 Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Överspänningsskyddsenhet 5 kA 1 st

Beskrivning

Överspänningsskydd, bestående av skyddskontakt och baselement, med integrerad statusindikering för en 2-trådad jordpotentialfritt driven ex-i-signalkrets, t.ex. 0(4)…20 mA strömslinga, HART-kompatibel. Kan användas i säkerhetskretsar till SIL 3.
