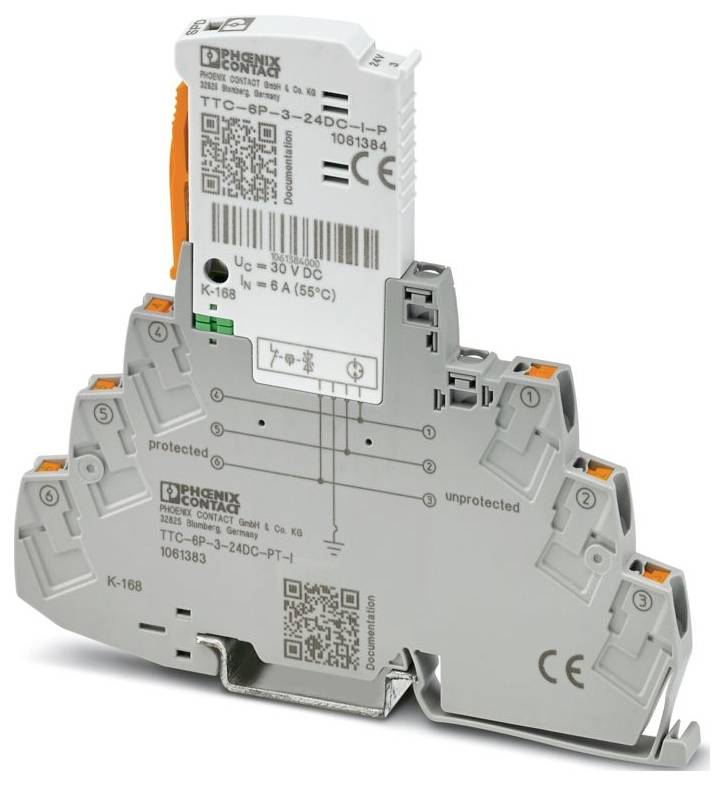

Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I Överspänningsskyddsenhet 10 kA 1 st

Liknande avbildning

Datablad (PDF)

Leverans fre. 9 okt.

130 Styck

Antal

Styck

Toal (1 272,00 kr / stycken)

1 272,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: TERMITRAB complete
IEC-KONTROLLKLASS C1;C2;C3;D1
Form: Dragskenemodul kan anslutas i två delar
Meddelande överspänningsskydd defekt: Optiskt
NOMINELL SPÄNNING UN 24 V DC
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,2 mm²... 2,5 mm²
Ledararea styv: 0,2 mm²... 4 mm²
Ledararea AWG: 24... 12
Bredd 6,2 mm +0,1 mm
Höjd: 105,8 mm
Djup: 100 mm (inkl. bärskena 7,5 mm)
Brännbarhetsklass UL 94: V-0
Materialhölje: PBT
Mekaniska data: Mekaniska data.
Öppen sidovägg: Nej
Verkningsriktning: Line-Line & Line-signal Ground/Shield & som tillval signal Ground/Shield-Earth Ground
Högsta kontinuerliga spänning UC: 30 V DC;21 V AC
Märkström 5 A (55 °C)
Driftaktiv ström IC för UC: ≤ 5 µA
Skyddsledarström IPE: ≤ 1 µA
Total avledningsström ITotal (8/20 ) µs: 10 kA
Skyddsnivå Up (ledar-ledare): ≤ 68 V (C1 - 1 kV/500 A);≤ 50 V (C3 - 100 A);≤ 50 V (C3 - 25 A)
Skyddsnivå Up (ledar-jord): ≤ 700 V (C1 - 1 kV/500 A);≤ 900 V (C2 - 10 kV/5 kA)
Kapacitet (tråd): typ. 30 pF
Kapacitet (ledar-jord): typ. 30 pF
Motstånd per bana < : 0,1 Ω
Nödvändig försäkring maximalt: 5 A (F)
Stötströmhållfasthet (ledar-jord): C1 - 1 kV / 500 A;C2 - 10 kV/5 kA;D1 - 500 A.
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -40 °C ... 85 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Höjd: ≤ 4000 m (amsl)
Standarder/bestämmelser: EN IEC 60079-7
Obs: 2015 + A1:2018
Monteringssätt: Bärskena: TH 35 - 7,5 mm
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: III
Föroreningsgrad: 2
Isoleringsmaterial PBT
Tillåten luftfuktighet (drift): 5 %... 95 %
Märkavledningsström i (8/20) µs (ledar-jord): 5 kA
Pulavledningsström Iimp (10/350 ) µs (ledar-jord): 0,5 kA
Svarstid ta (jord): ≤ 100 ns
Färg (kontakt): Ljusgrå (RAL 7035)
Färg (baselement): Grå (RAL 7042)
Impuls-tillbakasättningstid (ledar-jord): ≤ 500 ms
EN 61643-21: EN 61643-21
Märkavledningsström i (8/20) µs (ledare): 0,5 kA
Svarstid ta (ledare): ≤ 1 ns
Inlänkningsdämpning AE, sym.: typ. 0,3 dB (≤ 12 MHz/150 Ω)
gränsfrekvens fg (3 dB), symmetrisk I 150 Ω-systemet: typ. 60 MHz
Stötströmhållfasthet (tråd-tråd) C1 - 1 kV / 500 A;C3 - 100 A.
Impuls-tillbakasättningstid (ledare): ≤ 30 ms
Överensstämmelse/godkännanden: Överensstämmelse/godkännanden
UL, USA/Kanada: Klass i, div. 2, GROUPS A, B, C, D T4A
Maximal ingångsström 5 A (55 °C)
Maximal ingångsspänning 30 VDC

Typ av produkt: Överspänningsskyddsenhet

Läckström: 10 kA

Utförande: Din-skenemodul kan anslutas i två delar

: IP20

Tillverkarnr.: 1061383

Mått.: (B x H x D) 6.2 x 105.8 x 100 mm

Bredd: 6.2 mm

Höjd: 105.8 mm

Djup: 100 mm

Ex Zone: 2

Innehåll: 1 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3562663 Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I Överspänningsskyddsenhet 10 kA 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3562663 Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I Överspänningsskyddsenhet 10 kA 1 st

Beskrivning

Överspänningsskydd, bestående av skyddskontakt och baselement, med integrerad statusindikering för en 3-trådad jordningsfri aktiv signalkrets med hög nominell ström Hohem, EX e-registrering för zon 2, HART-kompatibel. Kan användas i säkerhetskretsar till SIL 3.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
