Phoenix Contact 1054722 Högströmterminal Plug-in terminal Grå 3 st Piece

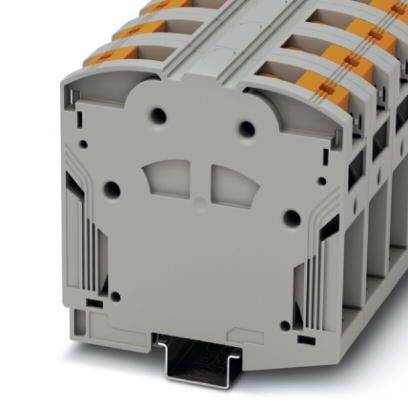

En grå, rektangulär kontakt med flera anslutningspunkter, orangefärgade element synliga. Huvudsakligen för elektriska tillämpningar.

Liknande avbildning

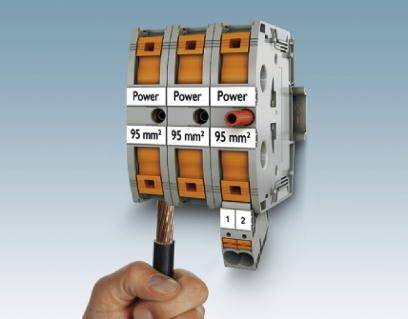

Hand håller koppartråd som ansluts till trepolariska kopplingsplintar märkta 'Power 95 mm²'.

En elektrisk kontakt med grått hölje som förbinder två svarta kablar. Den används för säker fastsättning av ledningar.

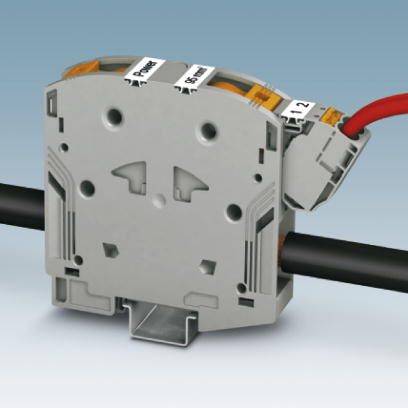

Elektrisk anslutningsblock med märkningarna 'A1', 'A2', '12', kablade med röda och svarta ledningar.

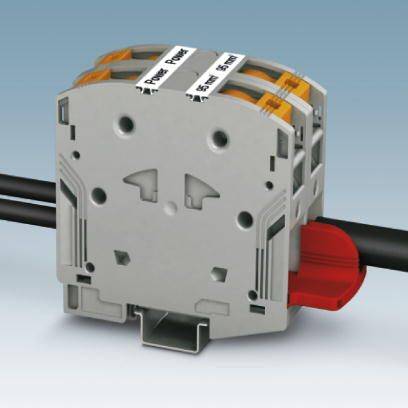

Grå elektrisk kontakt med svarta kablar inskjutna vid sidan. Ovanpå är etiketter märkta med text.

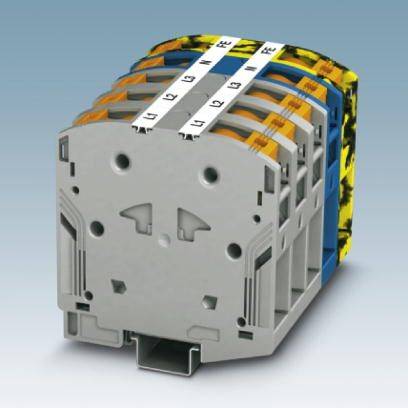

Radklämmor med flera anslutningspunkter i olika färger för industriella tillämpningar.

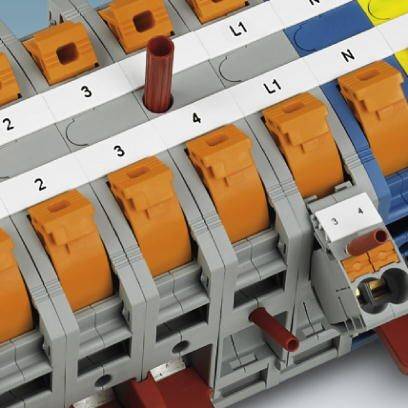

Mångpoliga elektriska fjäderklämmor med numrerade anslutningar, delvis i orange, monterade på en bärskenan.

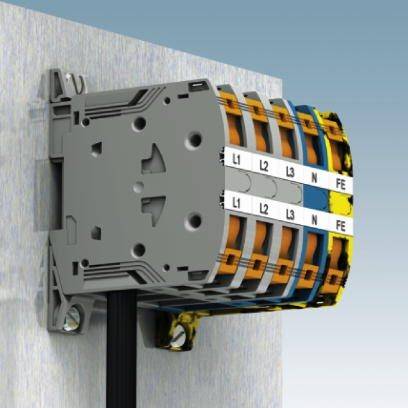

Illustration av en elektrisk anslutningsblock med markerade områden L1, L2, L3, N och FE, monterad på en vägg.

En horisontell linje med cirklar i båda ändarna representerar ett förhållande eller en förbindelse mellan två punkter.

1/9

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Högströmterminal

Anslutning

Plug-in terminal

Tvärsnitt flexibelt (max.)

185 mm²

Tvärsnitt styv (max.)

185 mm²

Datablad (PDF)

Leverans fre. 9 okt.

313 Set

Antal (förpackningsstorlek 3 st)

Set

Toal (264,00 kr / stycken)

792,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Antal anslutningar 2
Potential 1
Nominell area: 150 m²
Märkstötspänning 8 kV
Överspänningskategori: III
Isoleringsmaterialsgrupp I
Maximal belastningsström: 309 A (vid 185 mm² ledningsarea)
Öppen sidovägg: Nej
Provspecifikation beröringsskydd: Din en 50274 (VDE 0660-514):2002-11
Översida-säkerhet: Garanterad
Börvärde: 15 N.
Korttidsström: 18 kA

Förpackningstyp: Piece

Typ av produkt: Högströmterminal

Funktioner: med Push-In-fjäderanslutning

Anslutning: Plug-in terminal

Tvärsnitt flexibelt (min.): 95 mm²

Tvärsnitt flexibelt (max.): 185 mm²

Tvärsnitt styv (min.): 95 mm²

Tvärsnitt styv (max.): 185 mm²

Antal serier: 1

Antal poler: 1

Tillverkarfärg: Grå

Nominell ström: 309 A

Nominell ström - avrundad: 309 A

Nominell spänning: 1000 V/AC
1500 V/DC

avisolering längd (max.): 40 mm

Tillverkarnr.: 1054722

Innehåll: 3 st

Typ: PTPOWER 185

Mått.: (L x B) 116.4 mm x 31 mm

Bredd: 31 mm

Längd: 116.4 mm

Nom. Stötspänning: 8 kV

Föroreningsgrad: 3

Antändlighetsklass: V0

Färganslutningselement: Grå

Isolationsmaterial: PA

Isolering: PA

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2209066 Phoenix Contact 1054722 Högströmterminal Plug-in terminal Grå 3 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209066 Phoenix Contact 1054722 Högströmterminal Plug-in terminal Grå 3 st Piece

Beskrivning

Push-in-anslutningsklämmorna utmärker sig, förutom systemmåla CLIPLINE complete-systemet, genom enkel och verktygslös dragning av ledare med ändhylsa eller styva stegar. Den kompakta konstruktionen möjliggör kabeldragning i små utrymmen. Förutom användning av det befintliga provningshandtaget kan handtagsklämmor anslutas, som vardera ger extra upptagning av två provledningar.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
