Name: Pepperl+Fuchs TC-LCDC-8A-230VAC Digital panelmätare
Brand: Pepperl+Fuchs
SKU: 2627564
Availability: BackOrder

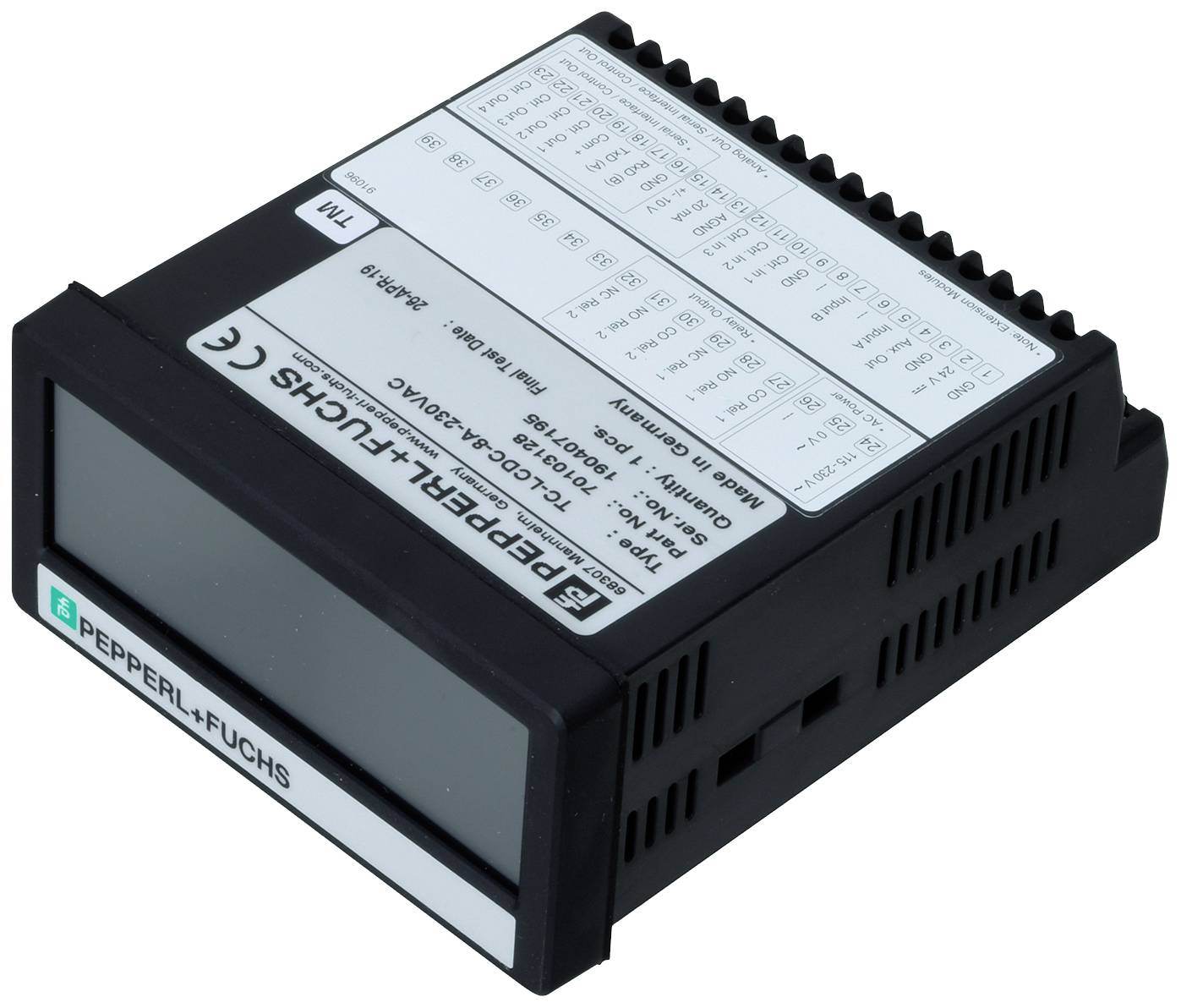

En digital displayenhet från Pepperl+Fuchs med flera anslutningar och märkningar för industriella tillämpningar.

Liknande avbildning

Datablad (PDF)

Leverans mån 23 nov.

Antal

Styck

Toal (11 352,00 kr / stycken)

11 352,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Digital panelmätare

Mätfunktioner: Impuls

Typ: TC-LCDC-8A-230VAC

Bild - Displayteknik: Grafisk LCD

: IP65
IP20

Inbyggnadsbredd: 91 mm

Display (Beräkningar): 8

Inbyggnadshöjd: 43 mm

Mått.: (L x B x H) 116 x 96 x 48 mm

Vikt: 200 g

Driftspänning max.: 230 V/AC

Driftspänning (min.): 115 V/AC

Displaybelysning: RGB

Egenskaper: konfigurerbar färgskärm

Bredd: 96 mm

Höjd: 48 mm

Längd: 116 mm

Gränssnitt: RS232

Gränssnitt: Skruvklämma

Sifferhöjd: 13 mm

Trådlös laddningsfunktion: Nej

Dokument & nedladdningar

Datablad

Datablad 2627564 Pepperl+Fuchs TC-LCDC-8A-230VAC Digital panelmätare

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2627564 Pepperl+Fuchs TC-LCDC-8A-230VAC Digital panelmätare

Beskrivning

Typ: Grafik-LCD med bakgrundsbelysning, antal dekader: 8, visningsområde: -99999999... 99999999, decimalpunkt: Fritt inställbar, skalfaktor: 0,0001... 9,9999, driftspänning: 115 230 V AC 16 35 V DC, räknefrekvens: 25 kHz (timerfunktion 1 kHz), impedans: 4,7 kOhm (positiv logik)

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Display/kontroller
Typ: Grafik-LCD med bakgrundsbelysning
Antal dekader: 8
Displayvärde: Sifferhöjd 13 mm
Display
Pekskärmsteknik: Resistiv
Färger: Röd, grön, gul omkopplingsbar
Visningsområde: -99999999… 99999999
Noggrannhet: Mätning: ± 50 ppm, ± 1 siffra
Elektriska data:
Skydd: Extern: T 0,5 A | polvändningsskydd
Driftspänning: 115 230 V AC, 50 60 Hz
Effektförbrukning: Ca 3 VA (obelastad)
Försörjning: Pulsgivare: 24 VDC (± 15 %) | max. 150 mA till 45 °C, max. 80 mA från 45 °C.
Gränssnitt
Gränssnittstyp: Seriell RS-232
Överföringshastighet 9600, 19200 eller 38400 baud
Ingång 1
Ingångstyp: Inkrementell PNP-, NPN-, Namur eller Tri-State
Ingångsformat: HTL (low: 0…3 V, high: 9…30 V)
Anslutning: 2 spår: A, B.
Ingångsfrekvens: max. 250 kHz
> Belastningsström: Max. 6 mA/Ri 5 kΩ/470 pF
Ingång 2
Ingångstyp: 3 x kontrollingång
Ingångsformat: HTL, PNP (low: 0…3 V, high: 9…30 V)
Ingångsfrekvens: max. 10 kHz
> Belastningsström: Max. 2 mA/Ri 15 kΩ/470 pF
Utgång 1
Antal/typ: Analog utgång | konfigurerbar som ström- eller spänningsutgång
Ström: 0/4 … 20 mA (belastning max. 270 Ω)
Spänning: -10 10 V (max. 2 mA)
Upplösning: 16 bitar | ± 0,1 % vid 0 … 45 °C ± 0,15 % vid -20 … 0 °C och 45 … 60 °C.
Svarstid: 150 ms
Utgång 2
Utgångstyp: 4 x kontrollutgång
Utgångsformat: PNP
Utgångsspänning: 5 … 30 V (beroende på spänning till COM+)
Utgångsström max. 200 mA
Svarstid: < 1 ms
Omgivningsförhållanden
Omgivande temperatur: -20 ... 60 °C (-4... 140 °F)
Lagringstemperatur: -25 ... 70 °C (-13 ... 158 °F)
Mekaniska data:
Höljets bredd: 96 mm
Höjd 48 mm
Höljesdjup 116 mm
Kapslingsklass IP65 (framsidan) | IP20 (anslutningssida)
Anslutning: Skruvklämmor | 1,5 mm² AWG 16
Material
HÖLJE I ABS, UL 94 V-0
Montering: Panelmontage | urtag B x H: 91 x 43 mm
Vikt: Ca 200 g.
