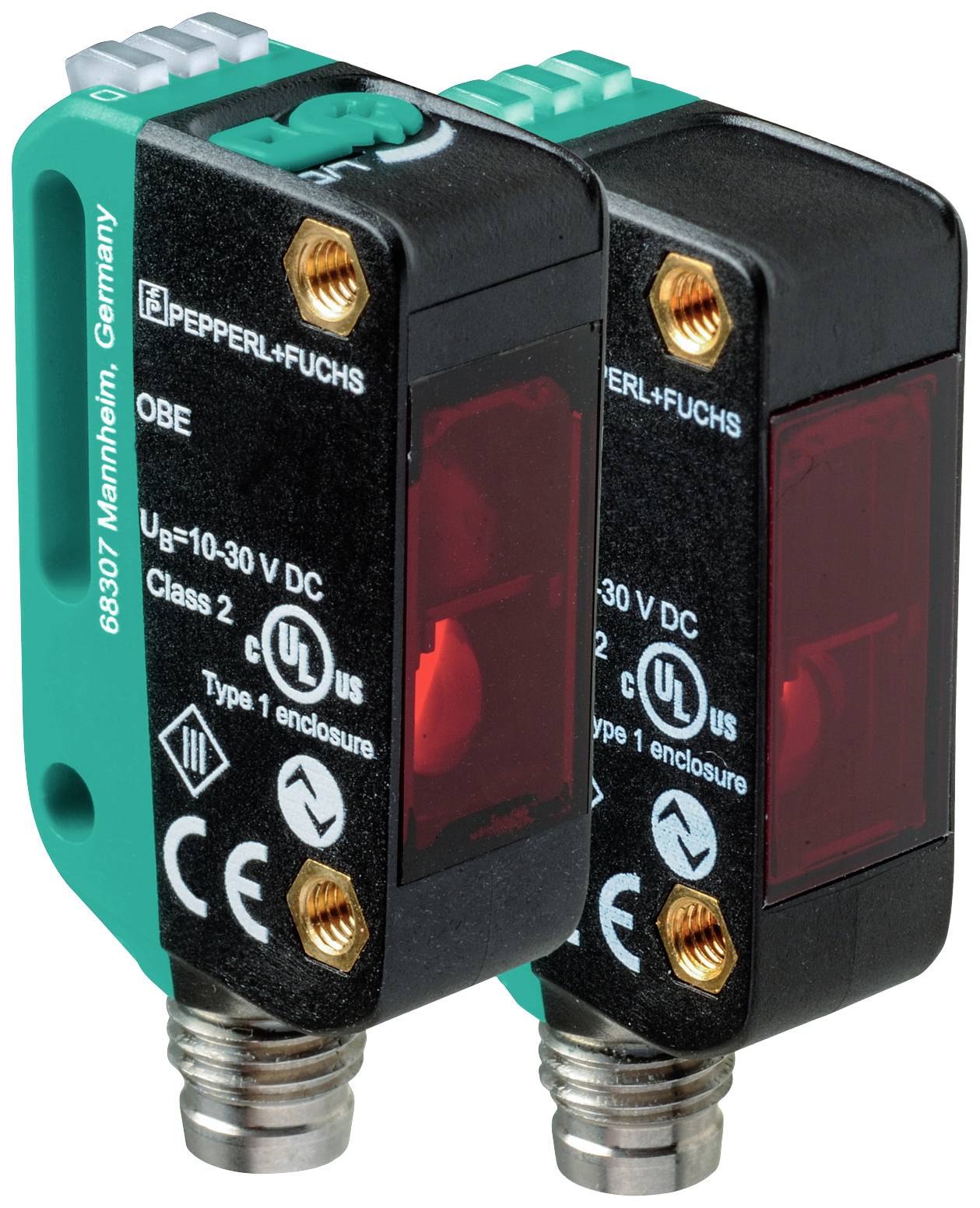

Pepperl+Fuchs Laserenvägs-ljusstråleskydd OBE20M-R100-SEP-IO-V3-L 281007 Sändare mörkomkoppling 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Laserenvägs-ljusstråleskydd
Funktioner
mörkomkoppling
Driftspänning max.
30 V/DC
Anslutningstyp
M8
Typ
OBE20M-R100-SEP-IO-V3-L
Datablad (PDF)
Antal
Toal (1 992,00 kr / stycken)
1 992,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Typ av produkt
Laserenvägs-ljusstråleskydd
- Typ
OBE20M-R100-SEP-IO-V3-L
- Utförande
Sändare
- Funktioner
mörkomkoppling
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Svarstid
0.4 ms
- Kontakttyp
Antivalent
- Utgångar
NPN, sluten
PNP, öppnare
- Kopplingsfrekvens
1250 Hz
- Anslutningstyp
M8
- Kapslingsmaterial
Polykarbonat
- Sändare typ
Laserdiod
- Laserklass
1
- Våglängd
680 nm
30 m
- Egenskaper
LED-visning
- Min. temperatur
-40 °C
- Max. temperatur
60 °C
- Bredd
11 mm
- Höjd
37.1 mm
- Djup
21.5 mm
- Mått.
(B x H x D) 11 x 37.1 x 21.5 mm
- Innehåll
1 st
- Trådlös laddningsfunktion
Nej
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2629275 Pepperl+Fuchs Laserenvägs-ljusstråleskydd OBE20M-R100-SEP-IO-V3-L 281007 Sändare mörkomkoppling 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2629275 Pepperl+Fuchs Laserenvägs-ljusstråleskydd OBE20M-R100-SEP-IO-V3-L 281007 Sändare mörkomkoppling 1 st
Beskrivning
Räckvidd för drift: 0... 20 m, laserdiod, ljustyp: Röd, växelljus, signalutgång: 1 mottaktsutgång, Kortslutningssäker, polvändningsskyddad, överspänningsfast, gränssnittstyp: IO-link ( med C/Q = PIN 4 ), anslutningstyp: Sensorns kretstyp kan kopplas om. Leveranstillståndet är C/Q - Pin4: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-Link, anslutning: Kontakt M8 x 1, 3-polig, driftspänning: 10... 30 V DC, omgivningstemperatur: -40 60 °C (-40... 140 °F)
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Enskilda komponenterSÄNDARE: OBE20M-R100-S-IO-V3-LMOTTAGARE OBE20M-R100-EP-IO-V3-LAllmänna uppgifterRäckvidd för drift: 0... 20 mGränsräckvidd 30 mLjuskälla: LaserdiodLjustyp: röd, växelljusData om laser OBS! LASERLJUS, TITTA INTE IN I LJUSSTRÅLEN Laserklass: 1 Våglängd 680 nm Stråldivergens > : 5 mrad, d63 < 2 mm i området 250 mm ... 750 mm Pulslängd: 1,6 µs Uppdateringshastighet: Max. 17,6 kHz Max. pulsenergi 9,6 NJLjusfläcksdiameter: Ca 50 mm med ett avstånd på 20 m.Öppningsvinkel: ca 0,3 °Ljusgräns för främmande ljus: EN 60947–5-2 : 30000 luxEgenskaper funktionell säkerhetMTTFd: 440 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Lysdiod gul: | statiskt till - ljusväg fri | statiskt av - objekt upptäckt | blinkande (4 Hz) - underskridning av funktionsreservenKontroller: Mottagare: Ljus-/mörker-omkopplareManöverelement: Mottagare: KänslighetsjusteringParametreringsindikering: IO-link kommunikation: Grön LED slås av kort (1 Hz)Elektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: Sändare: ≤ 13 mA | mottagare: ≤ 13 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )IO-link-version 1.1Apparat-ID: Sändare: 0x110402 (1115138) | mottagare: 0x110302 (1114882)Överföringshastighet OM2 (38,4 kbit/s)Min./max. Cykeltid 2,3 msProcessdatabredd: Sändare: | processdatautgång: 2 bit | mottagare: | processdataingång: 2 bit | processdatautgång: 2 bitSIO-Mode-stöd: JaKompatibel masterport typ AIngångTestingång: Sändarfrånkoppling vid +UButgångKopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är: | C/Q - Pin4: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-linkSignalutgång 1 mottaktsutgång, kortslutningssäker, polvändningssäker, överspänningssäkerBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 1250 HzReaktiv tid 0,4 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Lasersäkerhet: EN 60825-1:2014Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011UL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1FDA-godkännande: IEC 60825-1:2007 comptes with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice No. 50, dated June 24, 2007OmgivningsförhållandenOmgivningstemperatur: -40 60 °C (-40... 140 °F) | Förvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 11 mmHöjd 37,1 mmHöljesdjup 21,5 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Kontakt M8 x 1, 3-poligMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAMått: Sändare: Ca 10 g mottagare: Ca 10 g.
