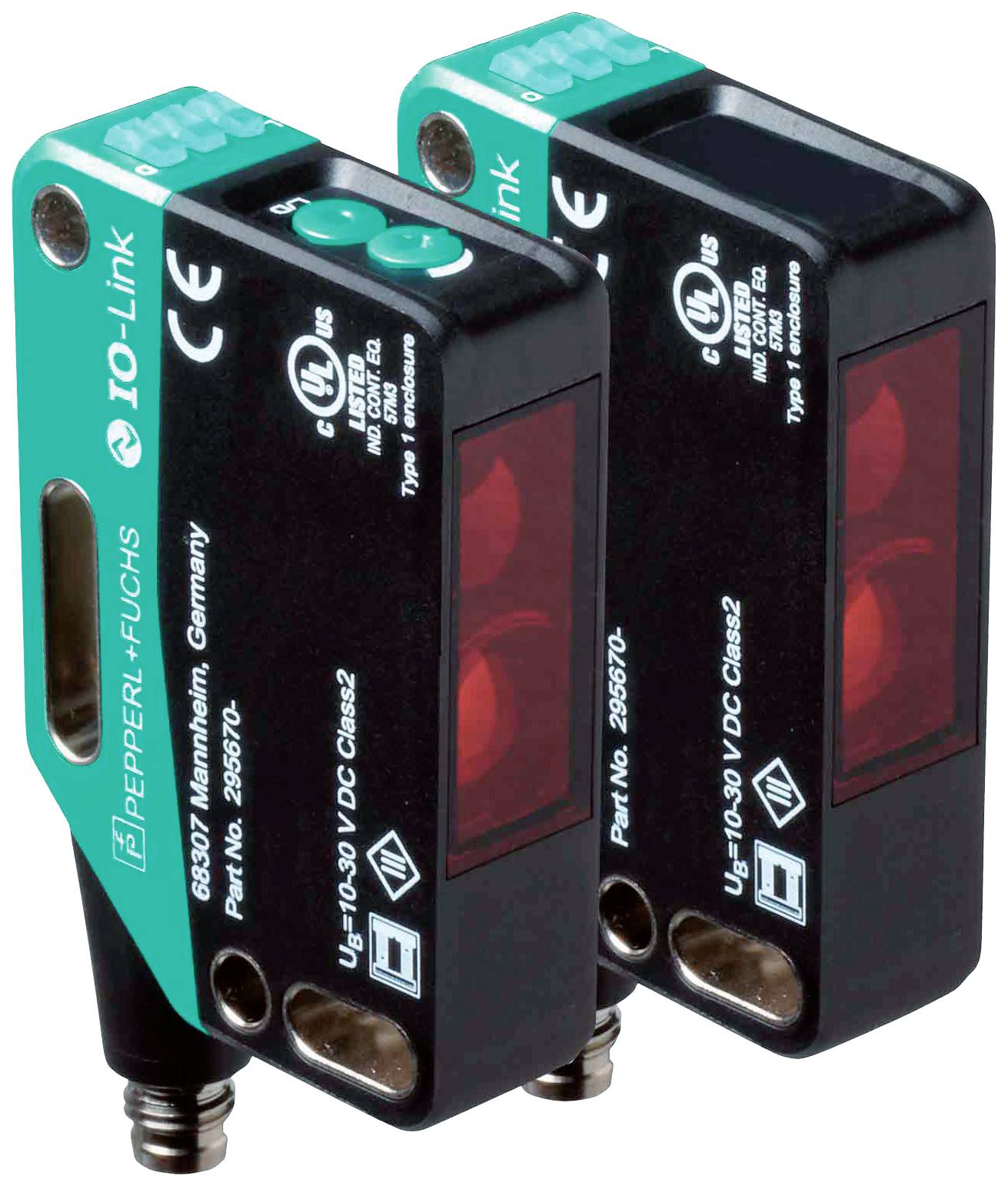

Pepperl+Fuchs Envägs-fotocell OBE25M-R201-S2EP-IO-V31 301105 Strömbrytare (ljus-EIN/mörk-EIN) 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Envägs-fotocell
Funktioner
Strömbrytare (ljus-EIN/mörk-EIN)
Driftspänning max.
30 V/DC
Anslutningstyp
M8, 4 polig
Typ
OBE25M-R201-S2EP-IO-V31
Datablad (PDF)
Antal
Toal (2 312,00 kr / stycken)
2 312,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Typ av produkt
Envägs-fotocell
- Typ
OBE25M-R201-S2EP-IO-V31
- Funktioner
Strömbrytare (ljus-EIN/mörk-EIN)
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Svarstid
0.5 ms
- Kontakttyp
1 NO
- Utgångar
NPN, öppen
NPN, sluten
PNP, öppnare
PNP, stängare
- Kopplingsfrekvens
1000 Hz
- Anslutningstyp
M8, 4 polig
- Kapslingsmaterial
Polykarbonat
- Sändare typ
LED Röd
33 m
- Egenskaper
med bakgrundsavbländning
- Min. temperatur
-40 °C
- Max. temperatur
70 °C
- Bredd
15 mm
- Höjd
61.7 mm
- Djup
41.7 mm
- Mått.
(B x H x D) 15 x 61.7 x 41.7 mm
- Innehåll
1 st
- Trådlös laddningsfunktion
Nej
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2629311 Pepperl+Fuchs Envägs-fotocell OBE25M-R201-S2EP-IO-V31 301105 Strömbrytare (ljus-EIN/mörk-EIN) 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2629311 Pepperl+Fuchs Envägs-fotocell OBE25M-R201-S2EP-IO-V31 301105 Strömbrytare (ljus-EIN/mörk-EIN) 1 st
Beskrivning
Räckvidd för drift: 0... 25 m, ljussändare: LED, ljustyp: Röd, växelljus, signalutgång: 2 mottaktsutgångar, Kortslutningssäker, polvändningsskyddad, överspänningsfast, gränssnittstyp: IO-link ( med C/Q = PIN 4 ), anslutningstyp: Sensorns kretstyp kan kopplas om. Leveranstillståndet är C/Q - Pin4: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-Link /Q - Pin2: NPN öppnare / ljustillslagning, PNP slutare / mörkertillslagning, anslutning: Kontakt M8 x 1, 4-polig, vridbar 90°, driftspänning: 10... 30 V DC, omgivningstemperatur: -40 60 °C (-40... 140 °F)
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Enskilda komponenterSÄNDARE: OBE25M-R201-S-IO-V31MOTTAGARE OBE25M-R201-2EP-IO-V31Allmänna uppgifterRäckvidd för drift: 0... 25 mGränsräckvidd 33 mLjussändare: LysdiodLjustyp: röd, växelljusLed-riskgruppsmärkning: Fri gruppRiktningshjälp: Lysdiod röd (i mottagaroptik) | lyser konstant vid strålavbrott | blinkar när brytpunkten har nåtts, | när funktionsreserven har uppnåttsLjusfläcksdiameter: Ca 850 mm med ett avstånd på 25 m.Öppningsvinkel: ca 2 °Ljusgräns för främmande ljus: EN 60947–5-2 : 40000 luxEgenskaper funktionell säkerhetMTTFd: 462 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 60 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Lysdiod gul: | statiskt till - ljusväg fri | statiskt av - objekt upptäckt | blinkande (4 Hz) - underskridning av funktionsreservenKontroller: Mottagare: Ljus-/mörker-omkopplareManöverelement: Mottagare: KänslighetsjusteringElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: Sändare: ≤ 15 mA | mottagare: ≤ 15 mA vid 24 V driftspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )Enhetsprofil: Identification and Diagnosis | smart sensor: | mottagare: Typ 2.4 | sändare: -Överföringshastighet OM2 (38,4 kbit/s)IO-link version 1.1Min./max. Cykeltid 2,3 msProcessdatabredd: Sändare: | processdataingång: 0 bit | processdatautgång: 1 bit | mottagare: | processdataingång: 2 bit | processdatautgång: 2 bitSIO-Mode-stöd: JaApparat ID: Sändare: 0x111411 (1119249) | mottagare: 0x111311 (1118993)Kompatibel masterport typ AIngångTestingång: Sändarfrånkoppling vid +UButgångKopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är: | C/Q - Pin4: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-Link | /Q - Pin2: NPN öppnare / ljustillslagning, PNP slutare / mörkertillslagningSignalutgång: 2 push-pull-utgångar, kortslutningssäker, polaritetsskyddad, överspänningsfastBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 1000 HzReaktiv tid 0,5 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Tillstånd och certifikatUL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1CCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.OmgivningsförhållandenOmgivningstemperatur: -40 60 °C (-40... 140 °F) | Förvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 15 mmHöjd 61,7 mmHöljesdjup 41,7 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Kontakt M8 x 1, 4-polig, vridbar 90°Material Hölje: PC (polykarbonat) Ljusflöde: PMMAMått: Sändare: Ca 44 g mottagare: Ca 44 g.
