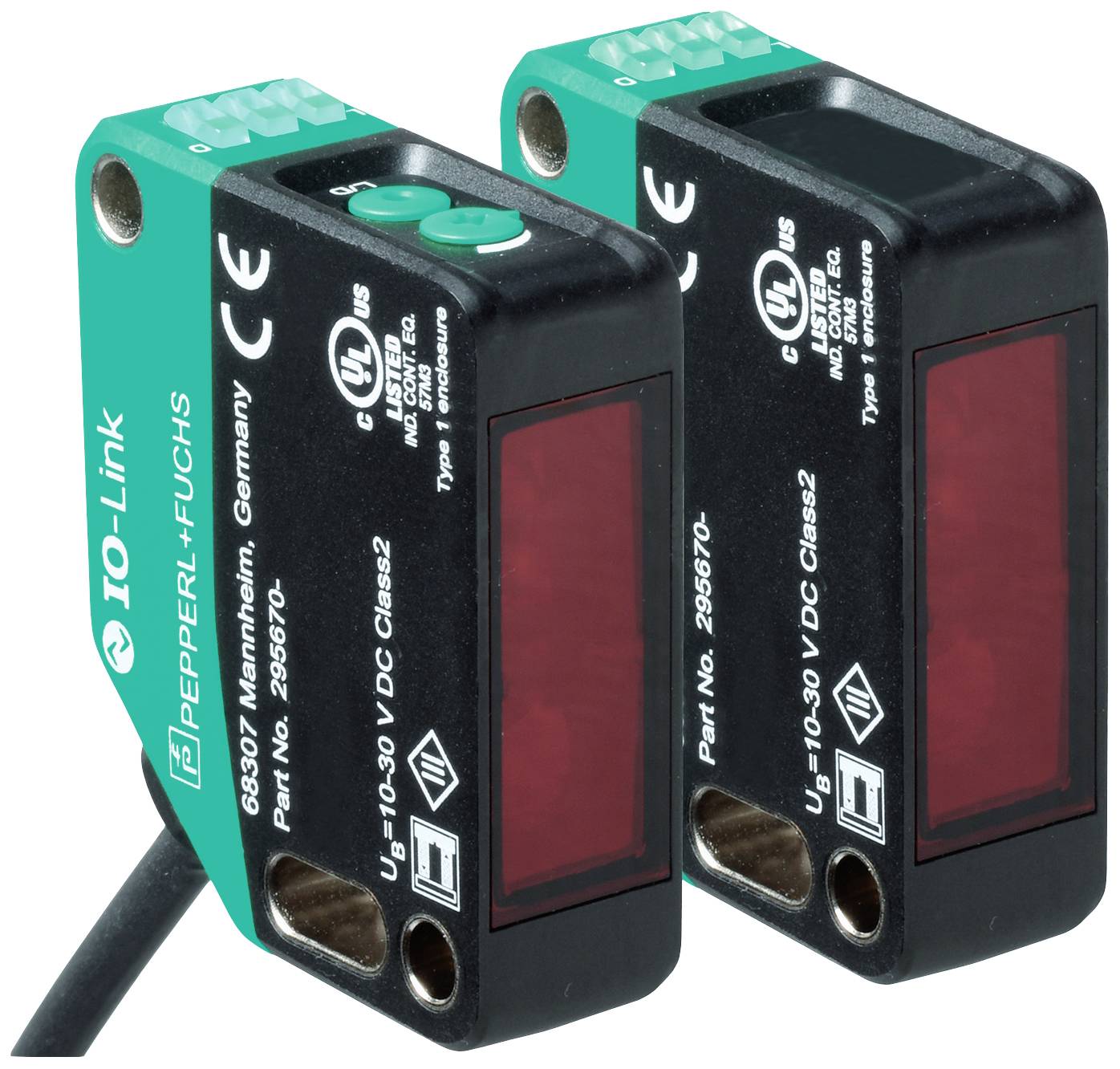

Pepperl+Fuchs Envägs-fotocell OBE25M-R200-SEP-IO-0,3M-V3 301019 Strömbrytare (ljus-EIN/mörk-EIN) 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Piece
Typ av produkt
Envägs-fotocell
Funktioner
Strömbrytare (ljus-EIN/mörk-EIN)
Driftspänning max.
30 V/DC
Anslutningstyp
M8
Datablad (PDF)
Antal
Toal (2 472,00 kr / stycken)
2 472,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Förpackningstyp
Piece
- Typ av produkt
Envägs-fotocell
- Typ
OBE25M-R200-SEP-IO-0,3M-V3
- Funktioner
Strömbrytare (ljus-EIN/mörk-EIN)
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Svarstid
0.5 ms
- Kontakttyp
Antivalent
- Utgångar
NPN, sluten
PNP, öppnare
- Kopplingsfrekvens
1000 Hz
- Anslutningstyp
M8
- Kabellängd
0.3 m
- Kapslingsmaterial
Polykarbonat
- Sändare typ
LED Röd
33 m
- Egenskaper
LED-visning
- Min. temperatur
-40 °C
- Max. temperatur
60 °C
- Bredd
15 mm
- Höjd
50.6 mm
- Djup
41.7 mm
- Mått.
(B x H x D) 15 x 50.6 x 41.7 mm
- Innehåll
1 st
- Trådlös laddningsfunktion
Nej
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2629241 Pepperl+Fuchs Envägs-fotocell OBE25M-R200-SEP-IO-0,3M-V3 301019 Strömbrytare (ljus-EIN/mörk-EIN) 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2629241 Pepperl+Fuchs Envägs-fotocell OBE25M-R200-SEP-IO-0,3M-V3 301019 Strömbrytare (ljus-EIN/mörk-EIN) 1 st
Beskrivning
Räckvidd för drift: 0... 25 m, ljussändare: LED, ljustyp: Röd, växelljus, signalutgång: 1 mottaktsutgång, Kortslutningssäker, polvändningsskyddad, överspänningsfast, gränssnittstyp: IO-link ( med C/Q = PIN 4 ), anslutningstyp: Sensorns kretstyp kan kopplas om. Leveranstillståndet är C/Q - Pin4: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-Link, anslutning: Fast kabel 300 mm med kontakt M8 x 1, 3-polig, driftspänning: 10... 30 V DC, omgivningstemperatur: -40 60 °C (-40... 140 °F), fast kabel -20... 60 °C (-4... 140 °F), kabel rörlig och inte för dragkedjor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Enskilda komponenterSÄNDARE: OBE25M-R200-S-IO-0,3 M-V3MOTTAGARE OBE25M-R200-EP-IO-0,3 M-V3Allmänna uppgifterRäckvidd för drift: 0... 25 mGränsräckvidd 33 mLjussändare: LysdiodLjustyp: röd, växelljusLed-riskgruppsmärkning: Fri gruppRiktningshjälp: Lysdiod röd (i mottagaroptik) | lyser konstant vid strålavbrott | blinkar när brytpunkten har nåtts, | när funktionsreserven har uppnåttsLjusfläcksdiameter: Ca 850 mm med ett avstånd på 25 m.Öppningsvinkel: ca 2 °Ljusgräns för främmande ljus: EN 60947–5-2 : 40000 luxEgenskaper funktionell säkerhetMTTFd: 462 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 60 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Lysdiod gul: | statiskt till - ljusväg fri | statiskt av - objekt upptäckt | blinkande (4 Hz) - underskridning av funktionsreservenKontroller: Mottagare: Ljus-/mörker-omkopplareManöverelement: Mottagare: KänslighetsjusteringElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: Sändare: ≤ 15 mA | mottagare: ≤ 15 mA vid 24 V driftspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )Enhetsprofil: Identification and Diagnosis | smart sensor: | mottagare: Typ 2.4 | sändare: -Överföringshastighet OM2 (38,4 kbit/s)IO-link version 1.1Min./max. Cykeltid 2,3 msProcessdatabredd: Sändare: | processdataingång: 0 bit | processdatautgång: 1 bit | mottagare: | processdataingång: 2 bit | processdatautgång: 2 bitSIO-Mode-stöd: JaApparat ID: Sändare: 0x111401 (1119233) | mottagare: 0x111301 (1118977)Kompatibel masterport typ AIngångTestingång: Sändarfrånkoppling vid +UButgångKopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är: | C/Q - Pin4: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-linkSignalutgång 1 mottaktsutgång, kortslutningssäker, polvändningssäker, överspänningssäkerBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 1000 HzReaktiv tid 0,5 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Tillstånd och certifikatUL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1CCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.OmgivningsförhållandenOmgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad | -20... 60 °C (-4... 140 °F), kabel rörlig och inte för dragkedjorFörvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 15 mmHöjd 50,6 mmHöljesdjup 41,7 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Fast kabel 300 mm med kontakt M8 x 1, 3-poligMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAMått: Sändare: Ca 41 g mottagare: Ca 41 g.Kabellängd: 0,3 m
