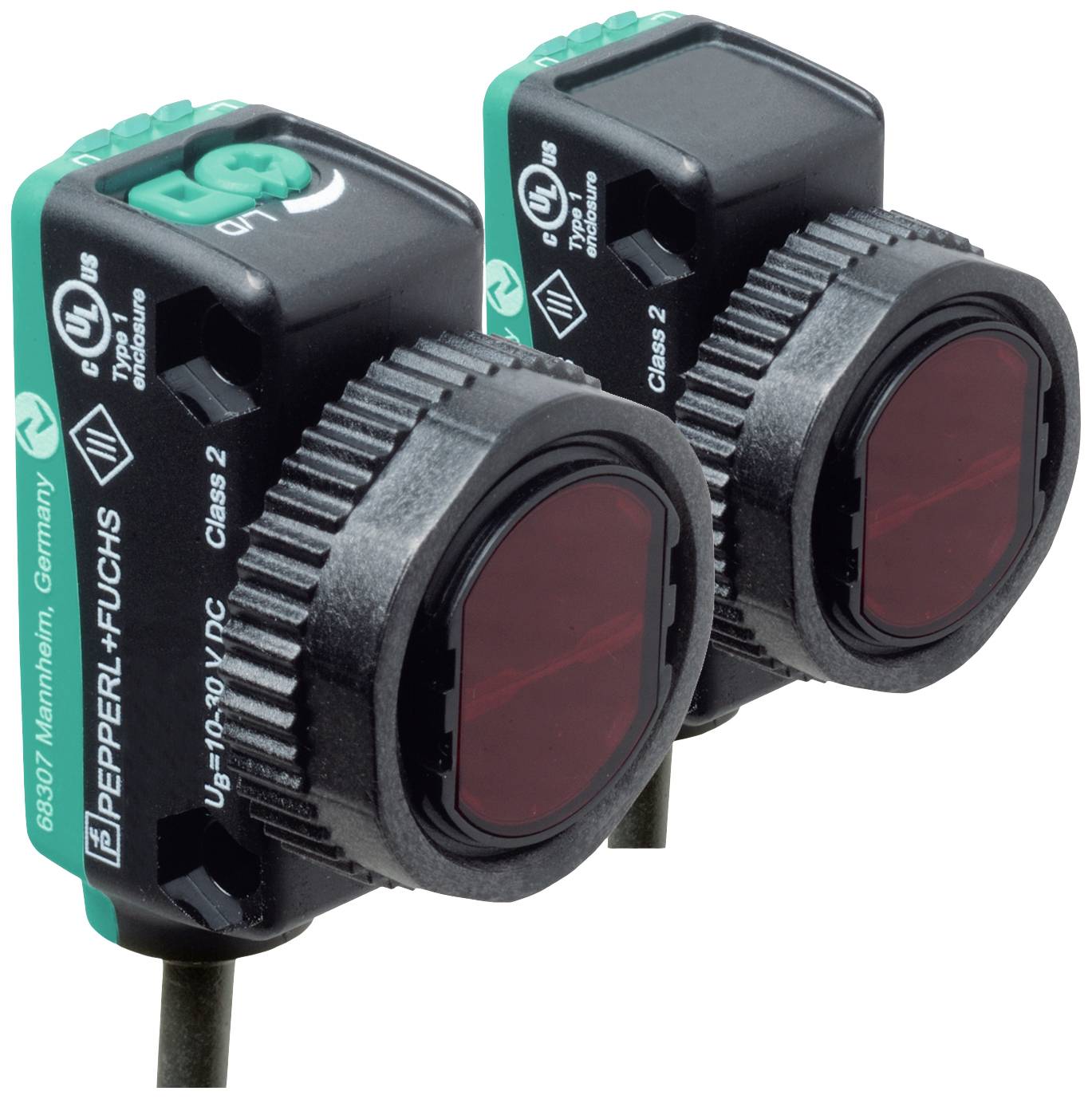

Pepperl+Fuchs Envägs-fotocell OBE10M-R103-SEP-IO-0,3M-V3 284460 Sändare mörkomkoppling 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Envägs-fotocell
Funktioner
mörkomkoppling
Driftspänning max.
30 V/DC
Anslutningstyp
M8
Typ
OBE10M-R103-SEP-IO-0,3M-V3
Datablad (PDF)
Antal
Toal (1 512,00 kr / stycken)
1 512,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Typ av produkt
Envägs-fotocell
- Typ
OBE10M-R103-SEP-IO-0,3M-V3
- Utförande
Sändare
- Funktioner
mörkomkoppling
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Kontakttyp
Antivalent
- Utgångar
NPN, sluten
PNP, öppnare
- Anslutningstyp
M8
- Kabellängd
300 mm
- Kapslingsmaterial
Polykarbonat
- Sändare typ
LED Röd
12.5 m
- Egenskaper
LED-visning
- Min. temperatur
-40 °C
- Max. temperatur
60 °C
- Bredd
15 mm
- Höjd
36.5 mm
- Djup
26.7 mm
- Mått.
(B x H x D) 15 x 36.5 x 26.7 mm
- Innehåll
1 st
- Trådlös laddningsfunktion
Nej
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2628985 Pepperl+Fuchs Envägs-fotocell OBE10M-R103-SEP-IO-0,3M-V3 284460 Sändare mörkomkoppling 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2628985 Pepperl+Fuchs Envägs-fotocell OBE10M-R103-SEP-IO-0,3M-V3 284460 Sändare mörkomkoppling 1 st
Beskrivning
Räckvidd för drift: 0... 10 m, ljussändare: LED, ljustyp: Röd, växelljus, signalutgång: 1 mottaktsutgång, Kortslutningssäker, polvändningsskyddad, överspänningsfast, gränssnittstyp: IO-link ( med C/Q = PIN 4 ), anslutningstyp: Sensorns kretstyp kan kopplas om. Leveranstillståndet är C/Q - Pin4: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-Link, anslutning: Fast kabel 300 mm med kontakt M8 x 1, 3-polig, driftspänning: 10... 30 V DC, omgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad -25... 60 °C (-13 ... 140 °F), kabel rörlig och inte för dragkedjor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Enskilda komponenterSÄNDARE: OBE10M-R103-S-IO-0,3 M-V3MOTTAGARE OBE10M-R103-EP-IO-0,3 M-V3Allmänna uppgifterRäckvidd för drift: 0... 10 mGränsräckvidd 12,5 mLjussändare: LysdiodLjustyp: röd, växelljusLed-riskgruppsmärkning: Fri gruppLjusfläcksdiameter: Ca 65 mm med ett avstånd på 1 m.Öppningsvinkel: 3,7 °Egenskaper funktionell säkerhetMTTFd: 462 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerFunktionsvisning: Lysdiod gul: | statiskt till - ljusväg fri | statiskt av - objekt upptäckt | blinkande (4 Hz) - underskridning av funktionsreservenKontroller: Mottagare: Ljus-/mörker-omkopplareElektriska data:Driftspänning: 10 30 V DCGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )IO-link version 1.1Min./max. Cykeltid 2,3 msProcessdatabredd: Sändare: | processdata-utgång: 2 bitar | mottagare: | processdata-ingång: 2 bitar | processdata-utgång: 2 bitarKompatibel masterport typ AUtgångKopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är: | C/Q - Pin4: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-linkSignalutgång 1 mottaktsutgång, kortslutningssäker, polvändningssäker, överspänningssäkerBrukskategori: DC-12 och DC-13Normer och direktivens överensstämmelseÖverensstämmelse med direktivet EMC-DIREKTIV 2004/108/EG: EN 60947-5-2:2007+A1:2012Överensstämmelse med normer PRODUKTSTANDARD: EN 60947-5-2:2007+A1:2012 | IEC 60947-5-2:2007 + A1:2012Mekaniska data:Höljets bredd: 15 mmHöjd 36,5 mmHöljesdjup 26,7 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Fast kabel 300 mm med kontakt M8 x 1, 3-poligMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMA
