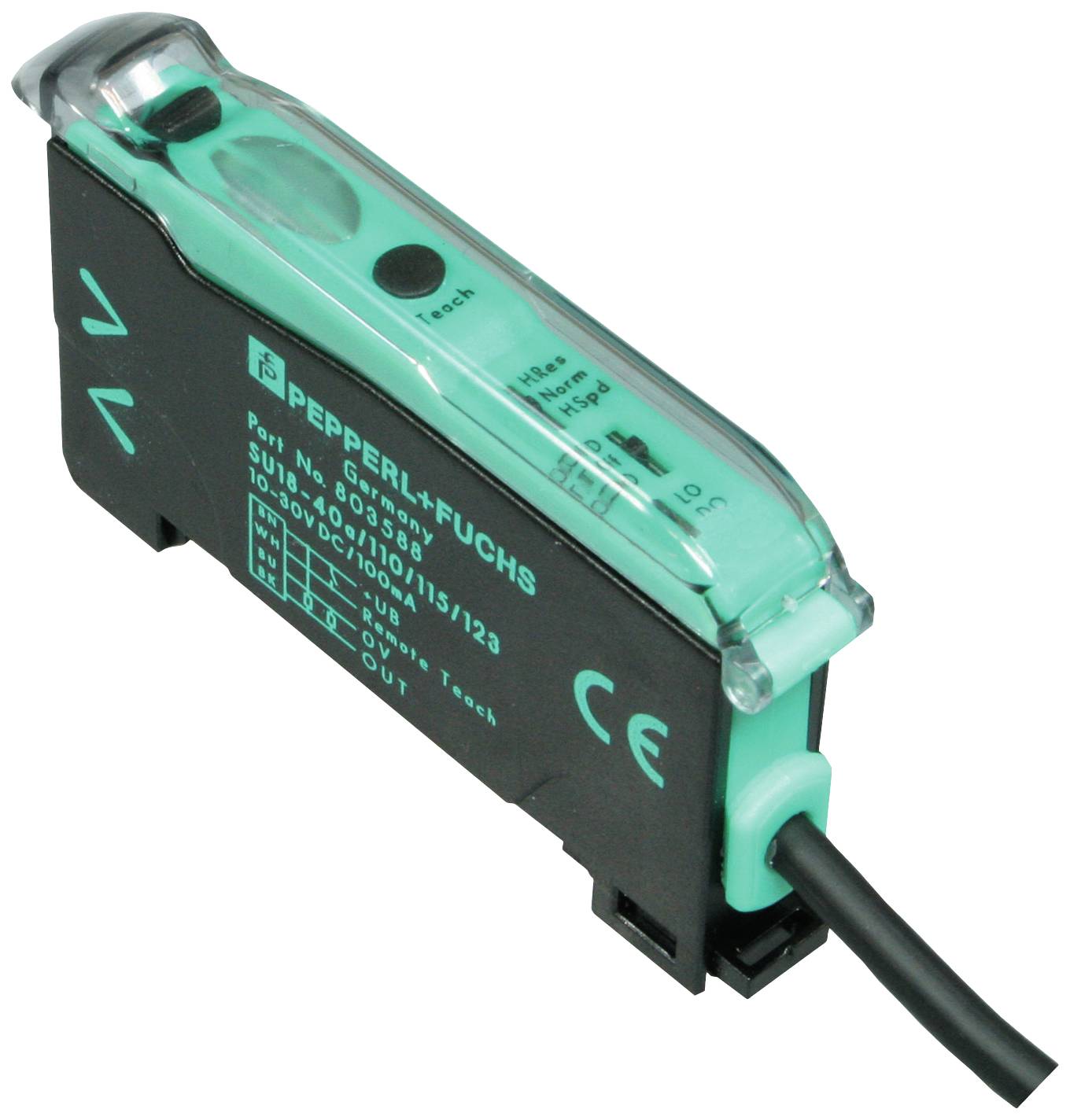

Pepperl+Fuchs 803586 SU18-40a/110/115/126a Optisk sensor 1 st (L x B x H) 62.3 x 9 x 34.5 mm
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Optisk sensor
Driftspänning (min.)
10 V/DC
Driftspänning max.
30 V/DC
Typ
SU18-40a/110/115/126a
Innehåll
1 st
Datablad (PDF)
Antal
Toal (1 992,00 kr / stycken)
1 992,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Typ av produkt
Optisk sensor
- Typ
SU18-40a/110/115/126a
- Innehåll
1 st
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Växelspänning (max.)
30 V/DC
- Växelström (max)
100 mA
- Anslutning
Ledning, öppen ände
IP50
- Längd
62.3 mm
- Bredd
9 mm
- Höjd
34.5 mm
- Mått.
(L x B x H) 62.3 x 9 x 34.5 mm
- Trådlös laddningsfunktion
Nej
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2627293 Pepperl+Fuchs 803586 SU18-40a/110/115/126a Optisk sensor 1 st (L x B x H) 62.3 x 9 x 34.5 mm
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2627293 Pepperl+Fuchs 803586 SU18-40a/110/115/126a Optisk sensor 1 st (L x B x H) 62.3 x 9 x 34.5 mm
Beskrivning
Knappbredd: Upp till 150 mm (KLR-C02-2,2-2,0-K146), sändare: Led, ljustyp: Röd, växlande ljus, 660 nm, Signalutgång 1 mottaktsutgång NPN/PNP, kortslutningssäker, omkoppling: Ljus- /mörkerkoppling, omkopplingsbar, anslutning: 2 m kabel, 4 x 0,14 mm2, PVC, driftspänning 10... 30 V DC, omgivningstemperatur -10... 55 °C (14... 131 °F)
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Allmänna uppgifterBrytvidd: Upp till 150 mm (KLR-C02-2,2-2,0-K146)Räckvidd: Upp till 450 mm (KLE-C01-2,2-2,0-K116)Ljussändare: LysdiodLjustyp: Röd, våglängd, 660 nmLjusgräns utifrån: 10000 luxEgenskaper funktionell säkerhetMTTFd: 690 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Led grön, statiskt lysande Power on, visning av underspänning: Led grön pulserande (ca 0,8 Hz), kortslutning: Led grön blinkande (ca 4 Hz)Funktionsindikering: Gul LED: Statiskt lysande kopplingstillstånd, blinkar när funktionsreserven underskridsManöverelement: Teach-in-knapp | skjutreglage 2 lägen: Ljus- /mörkerkoppling | skjutreglage 3 lägen: Tidsfunktion - timer av, ingångsfördröjning 40 ms, frånslagsfördröjning 40 ms | skjutreglage 3 lägen: Driftläge - normal, hög kopplingshastighet, hög upplösningElektriska data:Driftspänning: 10 30 V DCPulsationskraft: 10 %Tomgångsström ≤ 30 mAUtgångPre-felindikering: 1 mottaktsutgång NPN/PNP , kortslutningssäkerOmkoppling: Ljus- /mörkerswitch, omkopplingsbarSignalutgång 1 mottaktsutgång NPN/PNP, kortslutningssäkerBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Spänningsfall: ≤ 2 V DC vid 100 mA; ≤ 0,7 V vid 10 mABrytfrekvens: Standard läge: 3 kHz, High Speed-läge: 6 kHz, högupplösande: 500 HzSvarstid: Standardläge: 160 µs , High speed mode: 80 µs , högupplösande: 1 msRepeterbarhet: ≤ 0,5 % på inställd pulsviddNormer och direktivens överensstämmelseÖverensstämmelse med normer Produktstandard: EN 60947-5-2:2007 | IEC 60947-5-2:2007Tillstånd och certifikatUL-godkännande: CULus Listed, klass 2 Power Source, typ 1 enclosureCCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.OmgivningsförhållandenOmgivningstemperatur -10 55 °C (14... 131 °F)Lagringstemperatur: -20 ... 70 °C (-4... 158 °F)Mekaniska data:Höljets bredd: 9 mmHöjd 34,5 mmHöljesdjup 62,3 mmKapslingsklass: IP50Anslutning 2 m kabel, 4 x 0,14 mm2, PVCMaterial Kapsling: PCVikt: 45 g.
