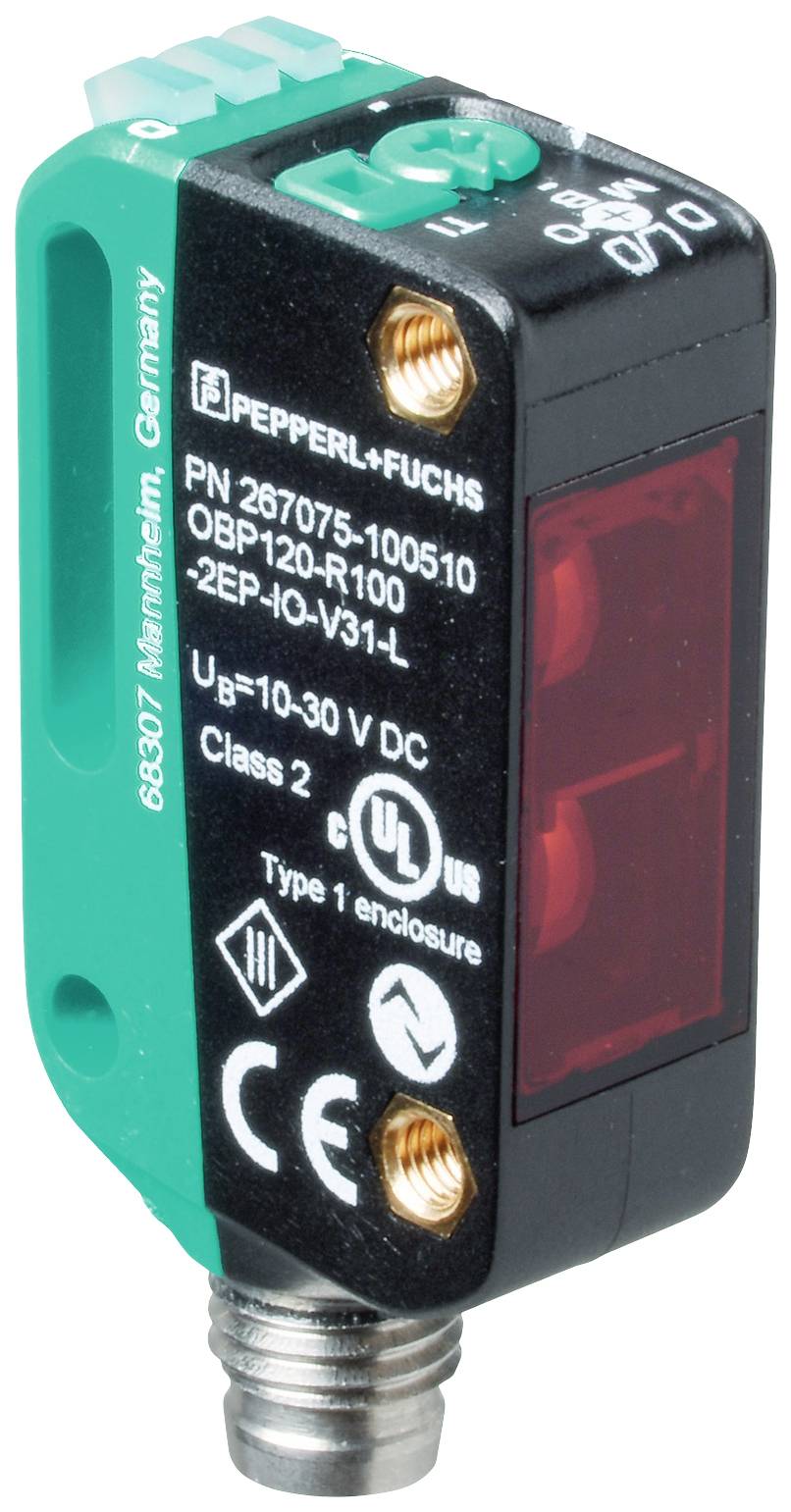

Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L Triggermärkesensor 1 st (L x B x H) 21.5 x 11 x 44.5 mm
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Triggermärkesensor
Driftspänning (min.)
10 V/DC
Driftspänning max.
30 V/DC
Typ
OBP120-R100-2EP-IO-V31-L
Innehåll
1 st
Datablad (PDF)
Antal
Toal (3 672,00 kr / stycken)
3 672,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Typ av produkt
Triggermärkesensor
- Typ
OBP120-R100-2EP-IO-V31-L
- Innehåll
1 st
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Växelspänning (max.)
30 V/DC
- Växelström (max)
100 mA
- Anslutning
M8-kontakt
IP67
IP69
IP69 K (i inbyggt tillstånd)
- Längd
21.5 mm
- Bredd
11 mm
- Höjd
44.5 mm
- Mått.
(L x B x H) 21.5 x 11 x 44.5 mm
- Trådlös laddningsfunktion
Nej
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2627267 Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L Triggermärkesensor 1 st (L x B x H) 21.5 x 11 x 44.5 mm
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2627267 Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L Triggermärkesensor 1 st (L x B x H) 21.5 x 11 x 44.5 mm
Beskrivning
Avkänningsområde: 25 120 mm, optisk upplösning: Triggermärke [svart, 6 %] 1 mm bredd på vitt underlag [vit, 90 %]; kontrastskillnad min. 50 %, ljussignal: Laserdiod, ljustyp: Röd, växelljus, signalutgång: 2 push-utgångar, Kortslutningssäker, polvändningsskyddad, överspänningsfast, gränssnittstyp: IO-link ( med C/Q = PIN 4 ), anslutningstyp: Sensorns kretstyp kan kopplas om. Leveranstillståndet är C/Q - Pin4: NPN slutare / ljustillslagning, PNP brytkontakt / mörkertillslagning, IO-Link /Q - Pin2: NPN öppnare / mörkertillslagning, PNP slutare / ljustillslagning, anslutning: Kontakt M8 x 1, 4-polig, omgivningstemperatur: -40... 60 °C (-40... 140 °F)
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Allmänna uppgifterAvkänningsområde: 25 120 mmInställningsområde: 25... 120 mmReferensobjekt: Standardvit, 100 mm x 100 mmLjuskälla: LaserdiodLjustyp: röd, växelljusData om laser OBS! LASERLJUS, TITTA INTE IN I LJUSSTRÅLEN Laserklass: 1 Våglängd 680 nm Stråldivergens > : 5 mrad d63 < 1 mm i området 50 mm... 250 mm Pulslängd: 1,6 µs Uppdateringshastighet: Ca 28,5 kHz Max. pulsenergi 10,4 NJOptisk upplösning: Triggermärke [svart, 6 %] 1 mm bredd på vitt underlag [vit, 90 %]; kontrastskillnad min. 50 %Ljusfläcksdiameter < 1 mm med ett avstånd på 60 mmÖppningsvinkel: ca 0,3 °Ljusgräns för främmande ljus: EN 60947–5-2 : 40000 luxTeach-in: Statisk och dynamisk Teach-inEgenskaper funktionell säkerhetMTTFd: 560 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Lysdiod gul: | statiskt till - objekt upptäckt | statiskt av - objekt identifieras inteKontroller: Teach-in-knappKontroller: 5-stegs vridströmbrytare för att välja driftlägenElektriska data:Nominell driftspänning 10... 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 20 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )IO-link-version 1.1Apparatprofil: smart sensorApparat-ID: 0x110C01 (1117185)Överföringshastighet OM2 (38,4 kbit/s)Min./max. Cykeltid 2,3 msProcessdatabredd: Processdata ingång 1 bit | processdata utgång 2 bitarSIO-Mode-stöd: JaKompatibel masterport typ AUtgångKopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är: | C/Q - Pin4: NPN slutare / ljustillslagning, PNP brytkontakt / mörkertillslagning, IO-Link | /Q - Pin2: NPN öppnare / mörkertillslagning, PNP slutare / ljustillslagningSignalutgång: 2 push-pull-utgångar, kortslutningssäker, polaritetsskyddad, överspänningsfastBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 3300 HzSvarstid: 125 µsÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Lasersäkerhet: EN 60825-1:2014Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011Kapslingsklass Isolationsmärkspänning: 30 V Märkstötspänning: 800 V.UL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1FDA-godkännande: IEC 60825-1:2007 comptes with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice No. 50, dated June 24, 2007OmgivningsförhållandenOmgivningstemperatur: -40 60 °C (-40... 140 °F) | Förvaringstemperatur: -40 70 °C (-40... 158 °F)Föroreningsgrad: 3Mekaniska data:Höljets bredd: 11 mmHöjd 44,5 mmHöljesdjup 21,5 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Kontakt M8 x 1, 4-poligMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 10 g.
