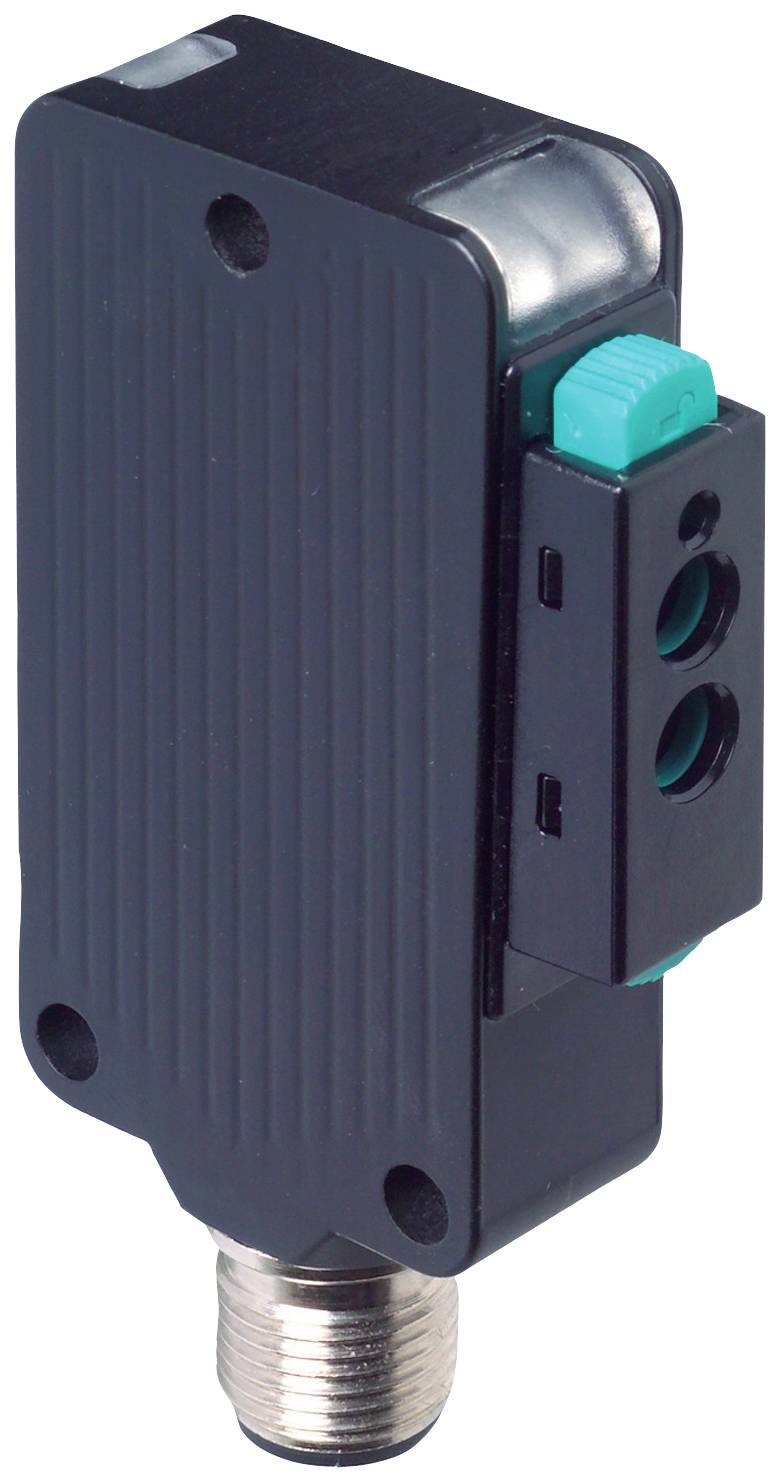

Pepperl+Fuchs 249777 MLV41-LL-IR/92/136 Optisk sensor 1 st (L x B x H) 13.6 x 31 x 56.5 mm
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Optisk sensor
Driftspänning (min.)
10 V/DC
Driftspänning max.
30 V/DC
Typ
MLV41-LL-IR/92/136
Innehåll
1 st
Datablad (PDF)
Antal
Toal (3 432,00 kr / stycken)
3 432,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Typ av produkt
Optisk sensor
- Typ
MLV41-LL-IR/92/136
- Innehåll
1 st
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Växelspänning (max.)
30 V/DC
- Växelström (max)
100 mA
- Anslutning
M12-kontakt
IP67
- Längd
13.6 mm
- Bredd
31 mm
- Höjd
56.5 mm
- Mått.
(L x B x H) 13.6 x 31 x 56.5 mm
- Trådlös laddningsfunktion
Nej
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2627634 Pepperl+Fuchs 249777 MLV41-LL-IR/92/136 Optisk sensor 1 st (L x B x H) 13.6 x 31 x 56.5 mm
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2627634 Pepperl+Fuchs 249777 MLV41-LL-IR/92/136 Optisk sensor 1 st (L x B x H) 13.6 x 31 x 56.5 mm
Beskrivning
Knappbredd: På svart (6 %): Upp till 55 mm på Kodak vit, reflektionsgrad 90 %: Upp till 160 mm med ljusledare LLR 04-1,6-0,5-WC3, ljussändare: IRED, ljustyp: infrarött, växelljus, 880 nm, Signalutgång: 2 push-pull-utgångar, antivalent, kortslutningssäker, polaritetsskyddad, omkoppling: Ljus- /mörkerswitch omkopplingsbar, de i avsnittet "elektrisk anslutning" angivna kretstyperna gäller för H/D-omkopplare i läge "D" (dark-switch), anslutning: Kontakt M12 x 1, 4-polig, driftspänning: 10... 30 V DC, omgivningstemperatur -20... 60 °C (-4... 140 °F)
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Allmänna uppgifterKnappvidd: På svart (6 %): Upp till 55 mm | på Kodak vit, reflektionsgrad 90 %: Upp till 160 mm | med ljusledare LLR 04-1,6-0,5-WC3Inställningsområde: 0... 160 mm till Kodak vit, reflektionsgrad 90 %Referensobjekt 100 mm x 100 mm på Kodak vit, reflektionsgrad 90 %Ljussändare: IREDLjustyp: infrarött, växelljus, 880 nmEgenskaper funktionell säkerhetMTTFd: 770 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Led grön, statiskt lysande Power on, visning av underspänning: Led grön pulserande (ca 0,8 Hz), kortslutning: Led grön blinkande (ca 4 Hz)Funktionsindikering: Gul LED, lyser vid belyst mottagare, blinkar när funktionsreserven underskridsManöverelement: Känslighetsjustering, ljus-/mörker-omkopplareElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: Max. 40 mAUtgångOmkoppling: Ljus- /mörkerswitch omkopplingsbar | de i avsnittet "Elektrisk anslutning" angivna kopplingsformerna gäller för H/D-omkopplare i läge "D" (dark-switch)Signalutgång: 2 push-pull-utgångar, antivalent, kortslutningssäker, polaritetsskyddadBrytspänning max: 30 V/DCKopplingsström max. 100 mASpänningsfall ≤ 2,5 V DCBrytfrekvens 1000 HzReaktiv tid 0,5 msÖverensstämmelseProduktstandard: EN 60947-5-2Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011Skyddsklass: II, märkspänning ≤ 50 V AC vid föroreningsgrad 1-2 enligt IEC 60664-1 funktionsisolering enligt din en 50178UL-godkännande: CULus Listed 57M3 (endast i kombination med UL Class 2 spänningsförsörjning; typ 1 enclosure)CCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.OmgivningsförhållandenOmgivande temperatur: -20 ... 60 °C (-4... 140 °F)Förvaringstemperatur: -40 75 °C (-40... 167 °F)Mekaniska data:Höljets bredd: 31 mmHöjd 56,5 mmChassidjup 13,6 mmFiberoptisk adapter 04Kapslingsklass: IP 67Anslutning: Apparatstiftdon M12 x 1, 4-poligtMaterial Hölje: Aluminium, delta-Seal beläggning Ljusflöde: Ljusledaranslutning Kontakt: MetallVikt: 50 g.
