PCE Instruments Ultraljudssensor PCE-TDS 200+ SML Driftspänning (intervall): 5 V Mätområde: 0 - 32 m/s 1 st

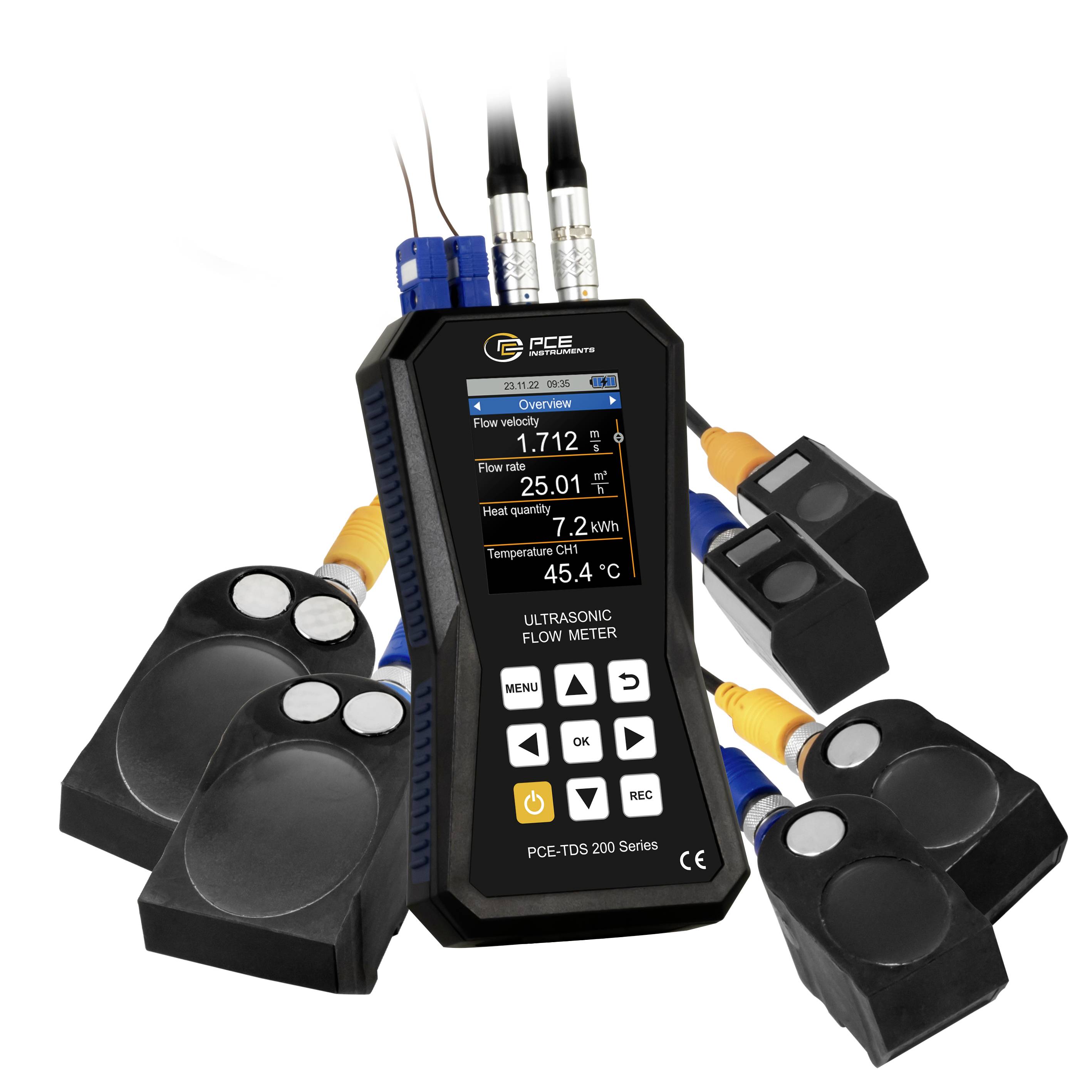

Bärbar PCE ultraljudsflödesmätare med fyra påklämmningssensorer anslutna, som visar en digital display med flöde, värmemängd och temperatur.

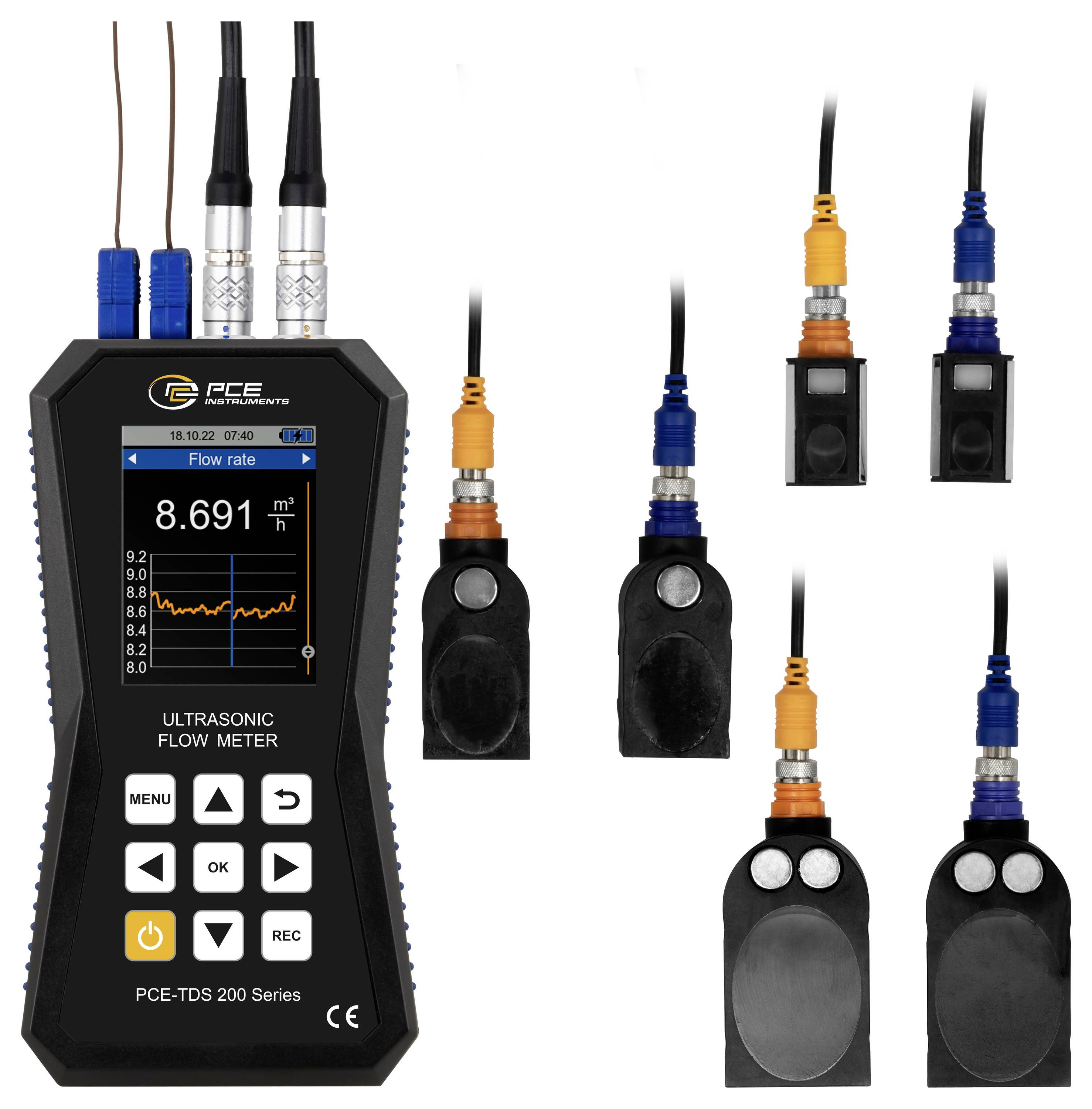

Portabel ultraljudsflödesmätare-display som visar flödeshastigheten 8.691 m³/h, med flera sensorsonder och kablar arrangerade bredvid den.

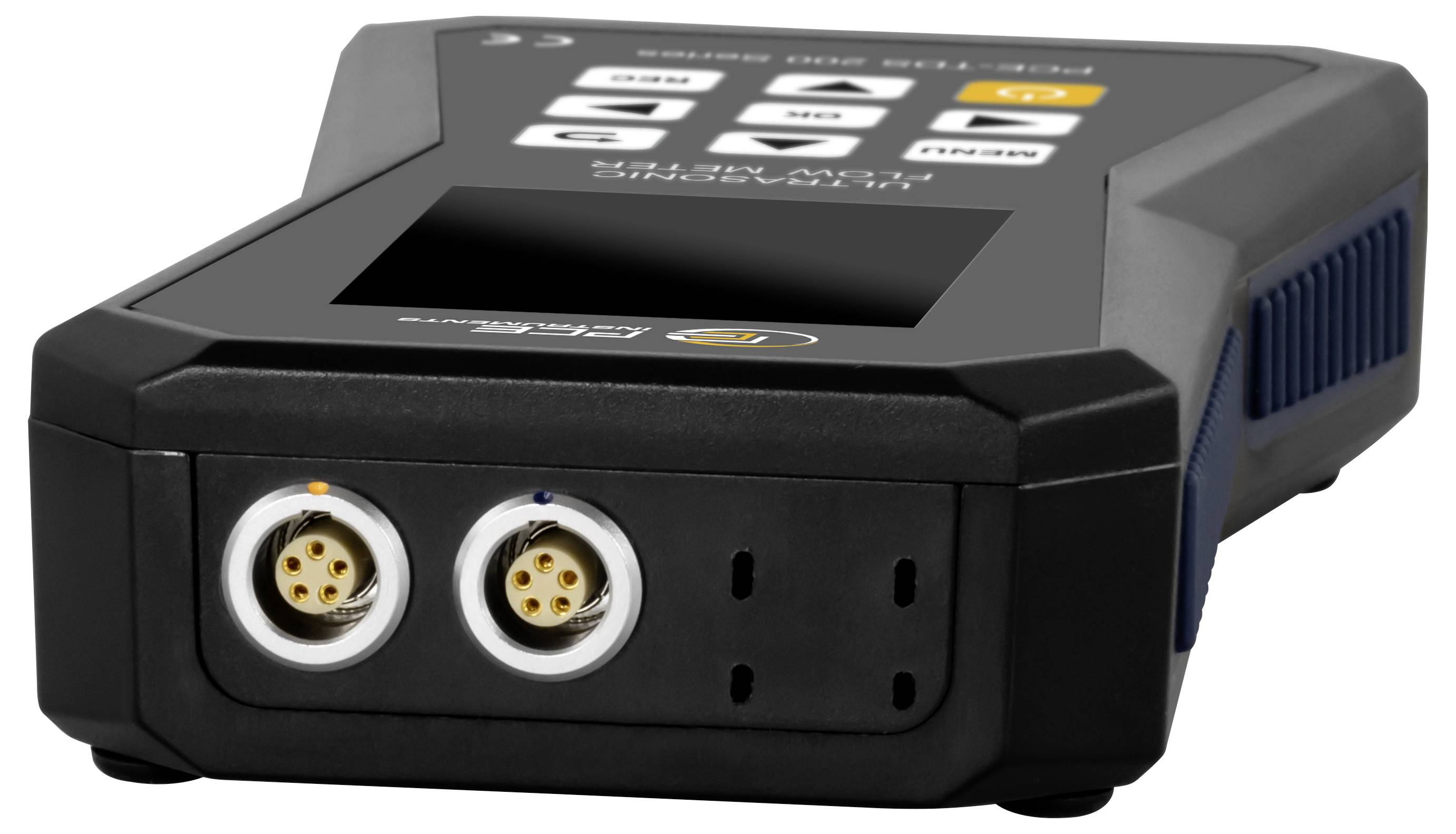

Bärbar elektronisk enhet med en pekskärm och två cirkulära främre kontakter, visad i en produktstilvyn.

Två svarta sensorliknande kontakter på kablar, en med ett orange hölje och en med ett blått hölje, visade mot en vit bakgrund.

Två svarta trådade elektroniska sensorer eller kontakter med färgade kopplingar, en orange och en blå, på en vit bakgrund.

1/5

Förpackningstyp

Box

Typ av produkt

Ultraljudssensor

Driftspänning (min.)

5 V

Driftspänning max.

5 V

Mätområde (max.)

32 m/s

Datablad (PDF)

Leverans tor. 8 okt.

32 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (49 912,00 kr / stycken)

49 912,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Nivåbrytare

Mätområde ±32 m/s.
Upplösning: 0,001 m/s
Inkl. Sensor-set
Sensor för rördiameter DN 20-108 mm / 50-700 mm / 315-6000 mm
Temperaturbeständighet: -30 … 160 °C.
Temperaturmätning upp till 1800 °C
För olika medier
För olika rörmaterial
Mätparametrar: Flödeshastighet, flöde, volym
Temperatur, värmeeffekt och värmemängd
Gränssnitt: USB
Kostnadsvisning
GB 32
Minneskapacitet (10 mätpunkter)
LiPo-batteri

Tekniska specifikationer

Flödesmätning
Mätområde ±32 m/s.
Upplösning: 0,001 m/s
Noggrannhet DN ≥50 mm: ±1,5 % v. MW. För hastigheter > 0,3 m/s, DN <50 mm: ±3,5 % v. MW. För hastigheter > på 0,3 m/s.
Reproducerbarhet ±0,5 % av mätvärdet
PCE-TDS 200 S SENSOR SENSORPAR
Rördiameter DN 15 … 100 / 20 … 108 mm
Mått 45 x 30 x 30 mm
Temperaturbeständighet -30 … 160 °C.
PCE-TDS 200 M SENSOR SENSORPAR
Rördiameter DN 50 … 700 / 57 … 720 mm
Temperaturbeständighet -30 … 160 °C.
PCE-TDS 200 L SENSOR SENSORPAR
Rördiameter DN 300... 6000 mm
Mått 91 x 52 x 44 mm
MÄTMETOD Z, V, N, W.
Medium
Vatten
Havsvatten
Olja
Råolja
Metanol
Etanol
Diesel
Bensin
Fotogen
Användardefinierad (manuell inmatning av ljudhastigheten från mediet medium)
Alla vätskor med en renhet Rörmaterial
Koppar CU
Stål FE
Rostfritt stål VA
Aluminium Al
Mässing ME
Gjutjärn CI
Järn FE
Nickel ni
Titan TI
Zink ZI
Akryl-AC
Polyeten PE
Polypropen PP
Polyvinylklorid PVC
Nylon ny
Användardefinierad (manuell inmatning av transversell ljudhastighet hos rörmaterialet)
Rörens innerbeklädnad
Ingen beklädnad
Användardefinierad
Epoxiharts
Gummi
Murbruk
Polystyren, PS
Polyeten PE
Polytetrafluoreten PTFE
Polyuretan PU
Polypropen PP
Anpassad (manuell inmatning av den longtudinala ljudhastigheten i rörets innerkläder)
Mätparametrar flödeshastighet, flöde och volym
Enheter (mått) mm, i
Enheter (flödeshastighet) m/s, ft/s.
Enheter (volymflöde) m³, l, gal, igl, mgl, cf, bal, ib, ob
Tidsangivelse sekunder, minuter, timmar, dagar
Enheter (volym) m³, l, gal, igl, mgl, cf, bal, ib, ob
Temperaturmätning
Mätområde, noggrannhet
Typ B: 600 1800 °C, TYP B: ± (0,5 % + 3 °C)
Typ E: -100 ± 0,4 °C, TYP E: ± 1 °C
Typ J: -100 1150 °C, TYP J: ± (0,4 % + 1 °C)
Typ K: -100 0,4 TILL +1370 °C, TYP K: ± 2 % + 1 °C
Typ N: -100 ± 1150 °C, TYP N: ± (0,4 % + 1 °C)
Typ R: 0 1700 °C, TYP R: ± (0,5 % + 3 °C)
Typ s: 0 1500 °C, TYP S: ± (0,5 % + 3 °C)
Typ T: -100 0,4 ± 2 °C, TYP T: ± 2 % + 1 °C
Upplösning 0,1 °C
FÖLJANDE TERMOELEMENT B, E, J, K, N, R, S, T KAN ANSLUTAS
Mätparametrar flödeshastighet, flöde, volym, temperatur, värmeeffekt och värmemängd
Enheter (temperatur) °C/ °F.
Enheter (värmemängd) K, kJ, MJ, Wh, kWh, MWh, BTU, kBtu, MBtu
Enheter (värmeeffekt) W, kW, MW, J/h, kJ/h MJ/h, BTU/h, kBtu/h, MBtu/h.
Kostnadsvisning EUR, pund, USD, turkiska lira, Zlotey, Yen
Övriga specifikationer
Display 2,8” LCD
Enheterna metriska / Imperial
Menyspråk: Tyska, engelska, franska, spanska, italienska, nederländska, portugisiska, danska, turkiska, polska, ryska, kinesiska, japanska
Drift- och lagringsförhållanden temperatur: -20 … +65 °C.
Luftfuktighet: 10 … 95 % r. F., icke-kondenserande
Datalogger 32 GB lagringskapacitet / 10 miljoner mätpunkter
Gränssnitt USB (för online-mätning, avläsning av det interna minnet och för laddning av batteriet)
Kapslingsklass IP52
Spänningsförsörjning intern: LiPo-batteri (3,7 V, 2500 mAh), extern: USB 5 VDC, 500 mA
Drifttid ca. 10 h
Mått 165 x 85 x 32 mm
Vikt: 255 g

Förpackningstyp: Box

Typ av produkt: Ultraljudssensor

Typ: PCE-TDS 200+ SML

Driftspänning: 5 V

Driftspänning (min.): 5 V

Driftspänning max.: 5 V

Driftspänning: 5 V

Egenskaper: Med hölje
Anslutningshuva med 2 kabelskruvlåsningar
Anslutningshuva med 2 anslutningskontakter

Anslutningstyp: Kabelförskruvning

Svarstid: 1 s

Utgångar: Analog spänning
N-Kanal MOSFET (value.1479562)
Två trådar

Kapslingsfärg: Svart

Materialegenskaper: galvaniskt förzinkad
rostfri

Kapslingsmaterial: Polystyol
Massiv plast
Gummi
Polymer
Plast
PTFE
Metalliserad plast

Kabellängd: 5 m

Nominell diameter: 108 mm

Min. medietemperatur: -30 °C

Max. medietemperatur: 160 °C

Mätnoggrannhet ±: 1.5 %

Mätområde (min.): 0 m/s

Mätområde (max.): 32 m/s

Mätområde: 0 - 32 m/s

: IP52

Vikt: 255 g

Min. omgivningstemperatur: -20 °C

Max. omgivningstemperatur: 65 °C

Längd: 165 mm

Bredd: 32 mm

Höjd: 85 mm

Mått.: (L x B x H) 165 x 32 x 85 mm

Innehåll: 1 st

RoHS-godkänd: Ja

Dokument & nedladdningar

Datablad

Datablad 3192983 PCE Instruments Ultraljudssensor PCE-TDS 200+ SML Driftspänning (intervall): 5 V Mätområde: 0 - 32 m/s 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3192983 PCE Instruments Ultraljudssensor PCE-TDS 200+ SML Driftspänning (intervall): 5 V Mätområde: 0 - 32 m/s 1 st

Beskrivning

Flödesmätaren skall ha ett mätområde inom ±32 m/s. Med en noggrannhet av ±1,5 % v. MW. Vid en rördiameter på DN ≥50, ±3,5 % v. MW. Om DN <50-rördiametern är större än ±0,5 % v. MW. Är flödesmätaren ett mycket exakt mätinstrument. För installation av sensorer vid flödesmätare finns en installationshjälp tillgänglig. Vid installationshjälpen visas signalkvaliteten grafiskt från flödesmätaren. Dessutom visas grafiskt om sensorerna är placerade från flödesmätaren på rätt avstånd mot varandra. För att mäta flödet med flödesmätaren visas flödeshastigheten, volymflödet och volymen efter att medium- och rörspecifikationerna har matats in. Vid visning av mätvärden kan du med hjälp av flödesmätaren välja olika enheter. Till exempel m3, l, gal, igl, mgl, cf, bal, ib och ob.

Under en mätning är det möjligt att registrera mätvärdena via dataloggerfunktionen hos ultraljudsflödesmätare. Start- och stoppförhållanden och lagringsintervall från 1 sekund till 12 timmar vid flödesmätaren kan ställas in. En minnespunkt innehåller vid flödesmätaren en gång alla mätstorheter. Mätvärdena lagras på det 32 GB GB stora inbyggda minnet på ultraljudflödesmätare. 10 miljoner mätpunkter kan sparas på ultraljudflödesmätare.

Med den extra programvaran kan registrerade mätvärden läsas av från flödesmätaren. För analysen kan mätvärdena från flödesmätaren visas i tabellform och grafiskt. För vidare bearbetning av mätvärdena från flödesmätaren kan dessa exporteras i .csv-filformat. Alternativt kan en PDF-rapport skapas via programvaran. För enklare hantering kan flödesmätaren ställas in via programvaran. Programvaran gör det även möjligt att visa de uppmätta värdena live från ultraljudflödesmätare.

För att bestämma värmemängden med flödesmätaren behövs ytterligare två termoelement. Dessa finns tillgängliga med PCE-TDS 200+. De två termoelementen från flödesmätaren ansluts till för- och tillbakaflödet av ett rörsystem. Med hjälp av temperaturskillnaden och den uppmätta flödesmängden kan flödesmätaren bestämma värmemängden. Vid behov kan flödesmätaren beräkna och visa kostnaderna samtidigt, under mätningen, per värmemängdenhet. Således används flödesmätaren till exempel vid kontroll av värmesystem.

LCD-färgskärmen från ultraljudsflödesmätare är 2,8” och är därför lätt att läsa av. Genomflödesmätaren kan vid behov utrustas med en ISO- eller DAkkS-kalibreringscertifikat.

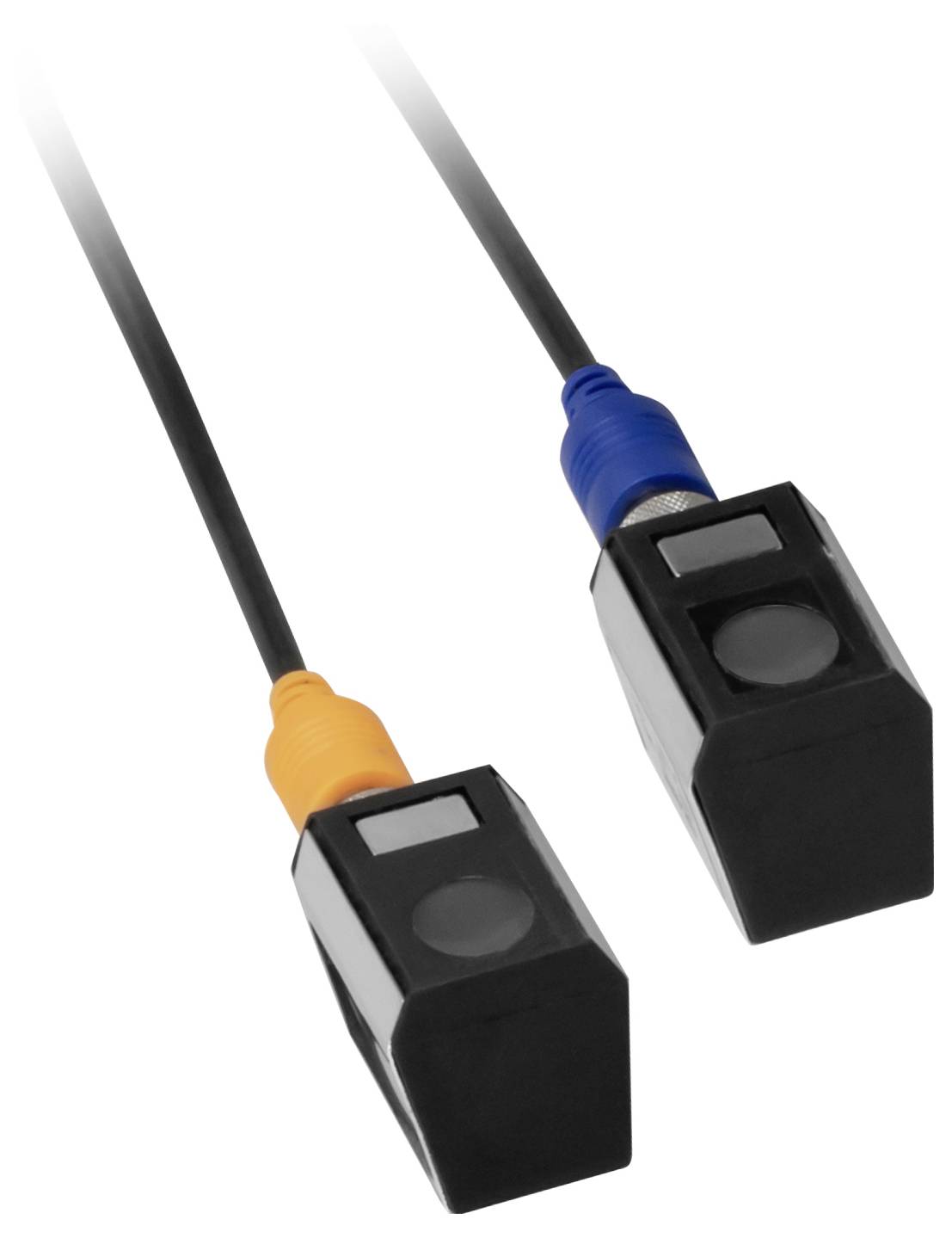

PCE-TDS 200 S-SENSOR
Litet sensorpar för rördiametern DN 15 … 100 / 20 … 108 mm. Lämplig för särskilt små rör. Sensorerna har ett mycket litet mått på 45 x 30 x 30 mm och en temperaturbeständighet på -30 … 160 °C. Tack vare magneten på undersidan kan sensorerna monteras på järnhaltiga metaller. Dessutom kan sensorerna anslutas till röret som ultraljudflödesmätare med borttagbara buntband.

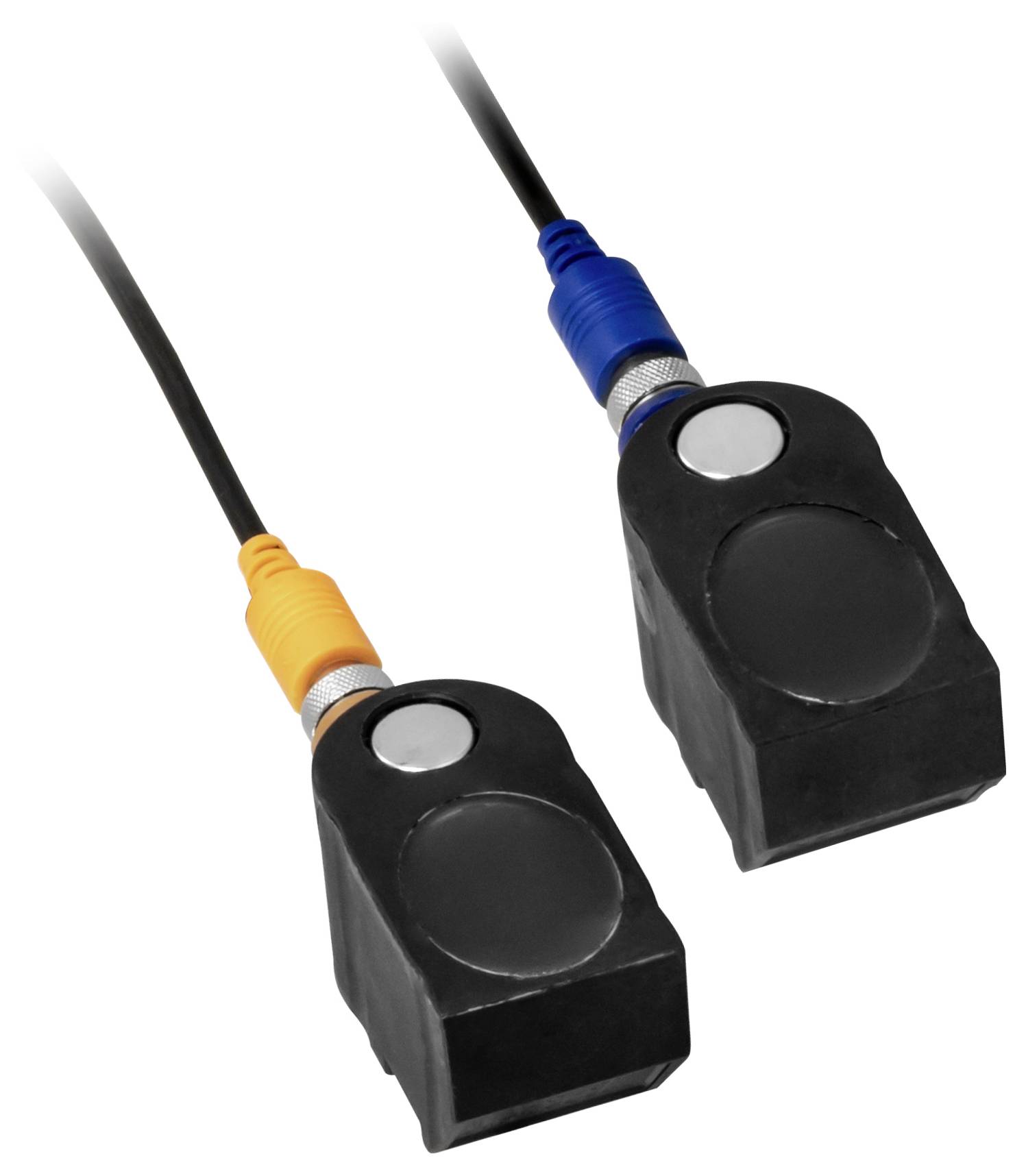

PCE-TDS 200 M-SENSOR
Medelhöga sensorer par för rördiametern DN 50 … 700 / 57 … 720 mm. Lämplig för flödesmätning på medelstora rör. Med de inbyggda magneterna på sensorerna till ultraljudsflödesmätare kan dessa fästas på järnhaltiga rör. Alternativt kan sensorerna med lossningsbara buntband monteras på röret. Temperaturbeständigheten ligger mellan -30 … 160 °C.

PCE-TDS 200 L-SENSOR
Stort sensorpar för rördiametern DN 300... 6000. Detta sensorpar är därmed lämpad för särskilt stora rör. Sensorerna kan fästas till ultraljudflödesmätare med löstagbara buntband. Tack vare den inbyggda magneten kan sensorerna fästas på rör med en järnhaltig metall. Sensorerna har ett mått på 91 x 52 x 44 mm.
