PCE Instruments PCE-SCI-L PCE-SCI-L Separationsomvandlare 1 st

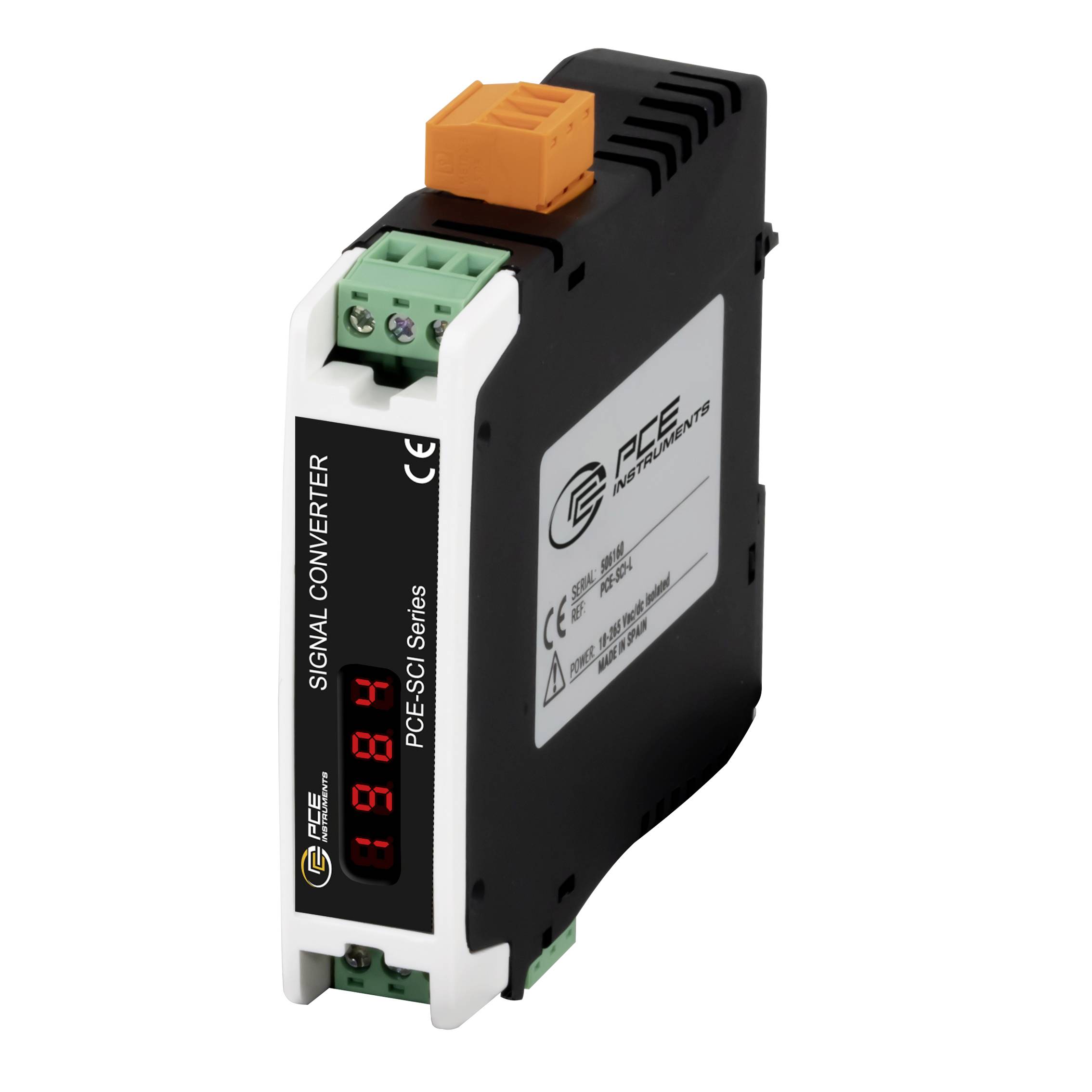

Industriell signalomvandlarmodul med röd LED-display och skruvplintanslutningar på vit bakgrund.

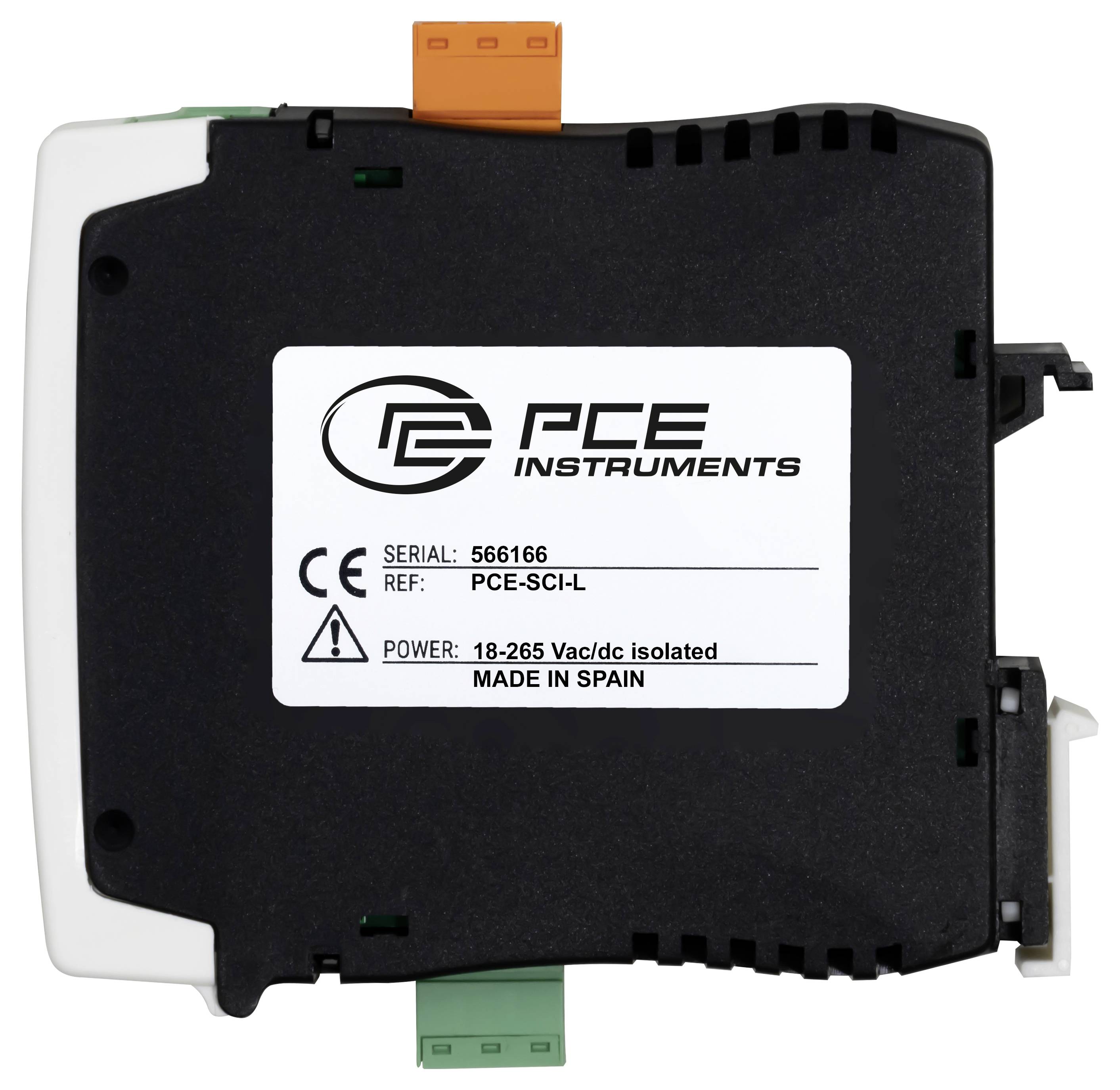

PCE Instruments industrimodul märkt 'PCE-SCI-L' med serienummer 566166, CE-märke och strömförsörjning 18-265 Vac/dc isolerad, tillverkad i Spanien.

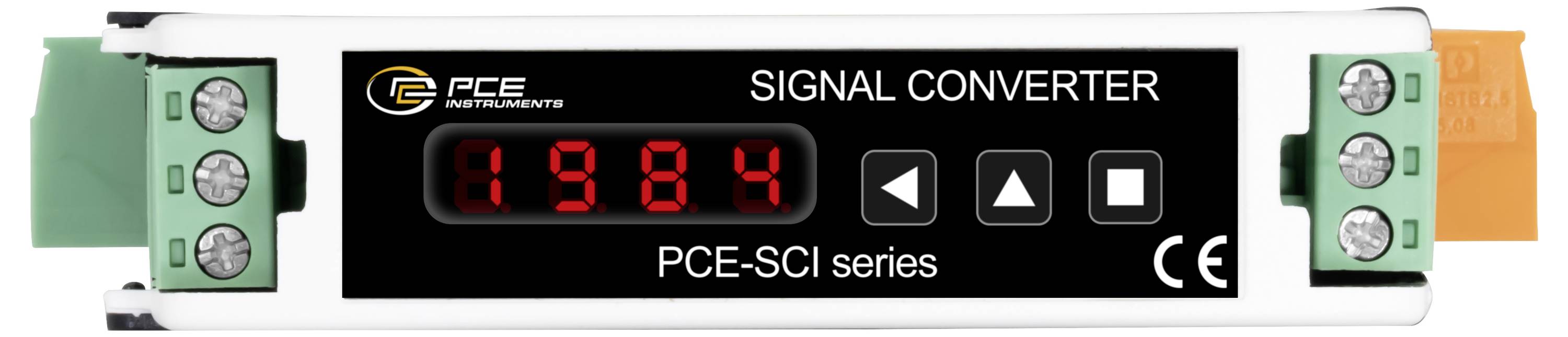

Digital signalomvandlare skärm som visar röd numerisk läsning 19.84, med tre kontrolknappar och gröna/orangea terminalanslutningar på båda ändar.

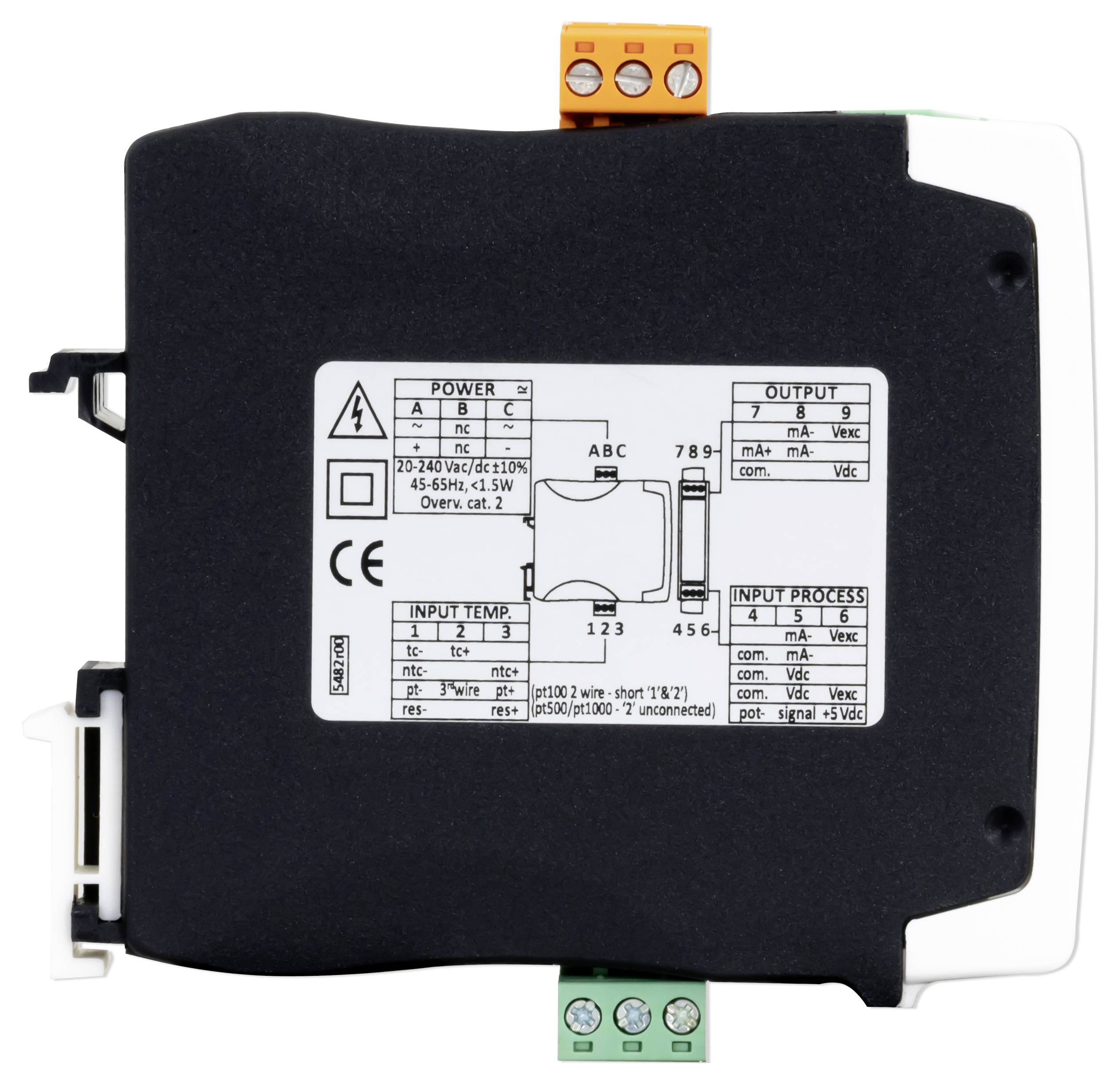

Svart industriell elektronisk modul med terminalblock och kopplingsschemalabel på framsidan.

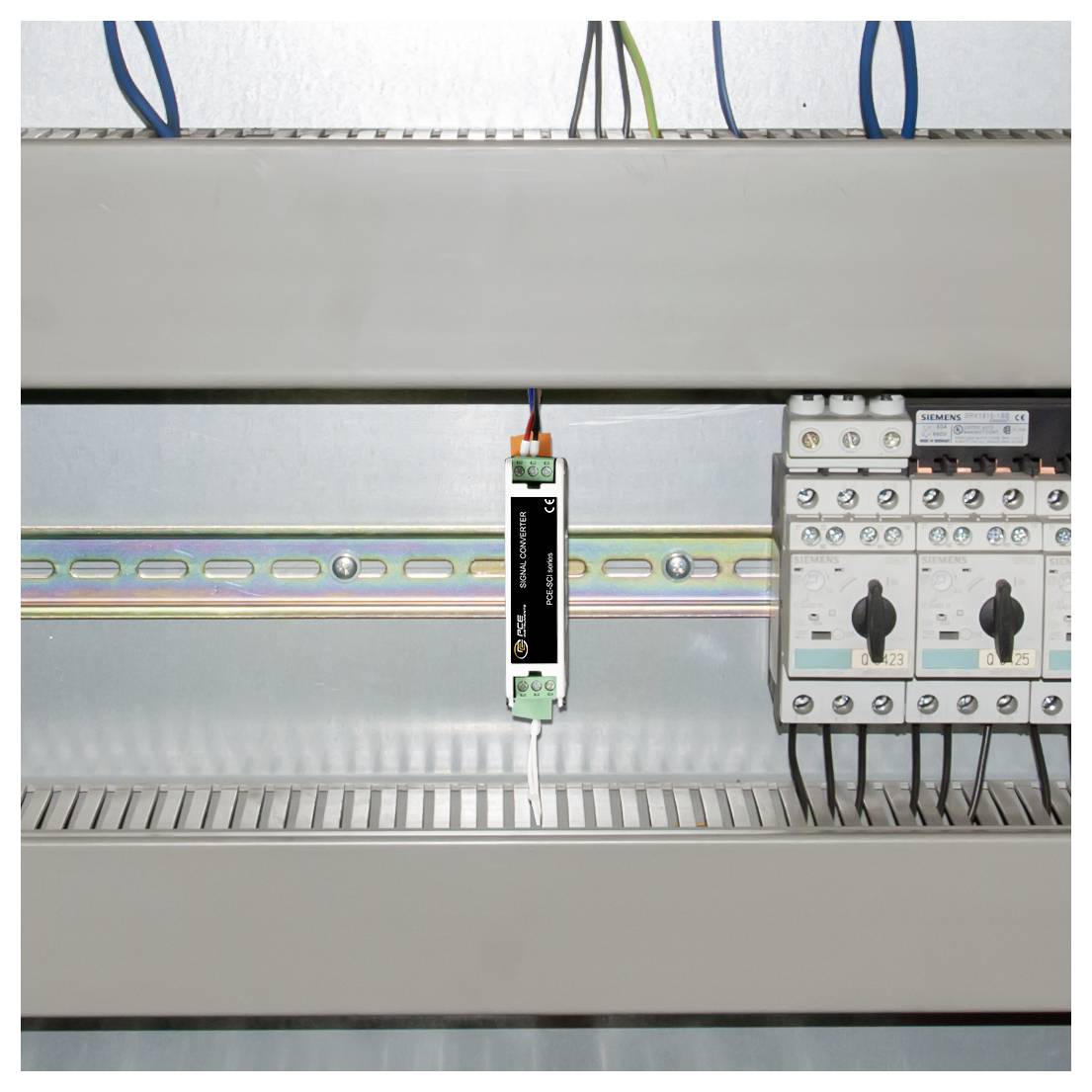

Elkontrololpanel med DIN-skeneupphängda komponenter, inklusive en central relemodul och två Siemens-strömbrytare på höger sida.

1/5

Typ av produkt

Separationsomvandlare

Ingångssignal max. (ström)

20 mA

Ingångssignal max. (spänning)

15 V

Typ

PCE-SCI-L

Mått.

(L x B x H) 106 x 108 x 22.5 mm

Datablad (PDF)

Leverans ons. 7 okt.

1 Styck

Antal

Styck

Toal (2 072,00 kr / stycken)

2 072,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Mätomformare

Separationssignalomvandlare för montering på din-skena
Mätområde: 0 till 600 V AC/DC
Utgångssignaler på 4 20 mA och 0... 10 V
Konfigurerbar via knappsats
Strömmätning 0... 5 A AC/DC
Frekvensmätning din-skena
Mätområde: 0 till 600 V AC/DC
Aktiv och passiv utgångssignal
Frekvensmätning
Mätområde: 0 till 5 A AC/DC

Tekniska specifikationer

Likspänning DC
Mätområde -80 mV... +80 mV
Upplösning 0,1 mV
Noggrannhet beroende på ingångsområde 0,05 till 0,15 % FS.
Allmänna tekniska uppgifter
Utgångar 4 20 mA, 0... 10 V/DC
Display typ 7 segment, 2 siffror
Säkerhetsstandard II / 300 V.
Montering 35 mm din-skena
Isolering 3000 Veff för 60 s (ingång, utgång, försörjning)
Menyspråk engelska (US)
Skyddsklass (enhet) IP30
Spänningsförsörjning 24... 240 V DC ±10 %, 45 65 Hz, isolerade
Vikt 126 g
Mått (L x B x H) 110 x 22 x 118 mm
Driftsförhållanden 0... 50 °C, 0 ... 95 % RF
Lagringsförhållanden -20 70 °C, 0 ... 95 % RF

Typ: PCE-SCI-L

Typ av produkt: Separationsomvandlare

Ingångssignal max. (ström): 20 mA

Ingångssignal max. (spänning): 15 V

Mått.: (L x B x H) 106 x 108 x 22.5 mm

Anslutning: Klämlist
Skruvklämma
Klämma
Kontaktdon

Utgångssignal (spänning): 0-10

Driftspänning: 18 - 265 V

Driftspänning max.: 265 V

Driftspänning (min.): 18 V DC/AC

Börda: 10

Ingångssignal (spänning): 10

Innehåll: 1 st

Konfiguration: Potentiometer

Bredd: 108 mm

Höjd: 22.5 mm

Längd: 106 mm

RoHS-godkänd: Ja

Sensortyp: PT100
PT500
PT1000

Strömförbrukning: 3 W

Max. omgivningstemperatur: 70 °C

Min. omgivningstemperatur: -20 °C

Tvärsnitt flexibelt (max.): 2.5 mm²

Tvärsnitt styv (max.): 2.5 mm²

Tvärsnitt flexibelt (min.): 0.25 mm²

Tvärsnitt styv (min.): 1 mm²

Dokument & nedladdningar

Datablad

Datablad 3192942 PCE Instruments PCE-SCI-L PCE-SCI-L Separationsomvandlare 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3192942 PCE Instruments PCE-SCI-L PCE-SCI-L Separationsomvandlare 1 st

Beskrivning

Delningssignalomvandlaren har ett inställbart mätområde från 0 … 600 V AC/DC och kan därmed mäta olika spänningar. Till exempel är det möjligt att ansluta signalomvandlaren till matningsledningen för att övervaka den intilliggande spänningen. Förutom spänningsmätning kan signalomvandlaren även mäta strömmen med ett maximalt inställbart mätområde på 0 … 5 A AC/DC direkt. För att utöka strömområdet kan en strömtransformator anslutas till signalomvandlaren. Det uppmätta värdet omvandlas sedan av signalomvandlaren till en analog standardanalog 4 … 20 mA eller 0 … 10 V signal. Därmed är mellanfrekvensomvandlaren den perfekta utökningen av processstyrningen.

Eftersom in- och utgångsområdet kan ställas in identiskt, kan delningssignalomvandlaren användas för galvanisk frikoppling. Konfigureringen av signalomvandlaren sker direkt via knappsatsen. På så sätt behövs ingen extra kabel eller programvara för signalomvandlarens inställningar. Delningssignalomvandlaren monteras på en din-skena. Signalomvandlaren drivs med en spänning på 18... 265 V AC/DC vid en frekvens på 45... 65 Hz.
