PCE Instruments PCE-SCI-D PCE-SCI-D Separationsomvandlare 1 st

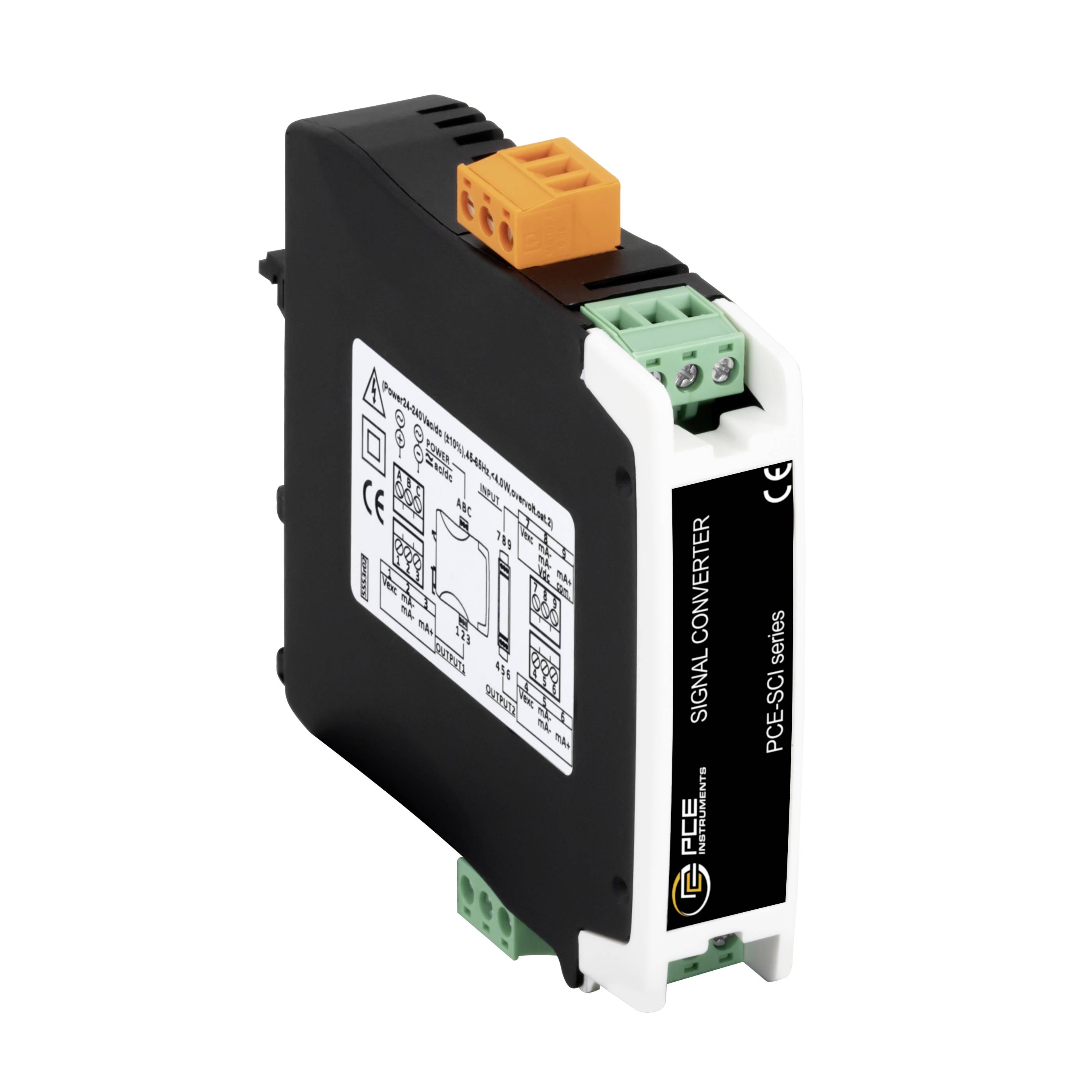

En kompakt svart-vit signalkonvertermodul med orange och gröna terminalblock, visad på vit bakgrund.

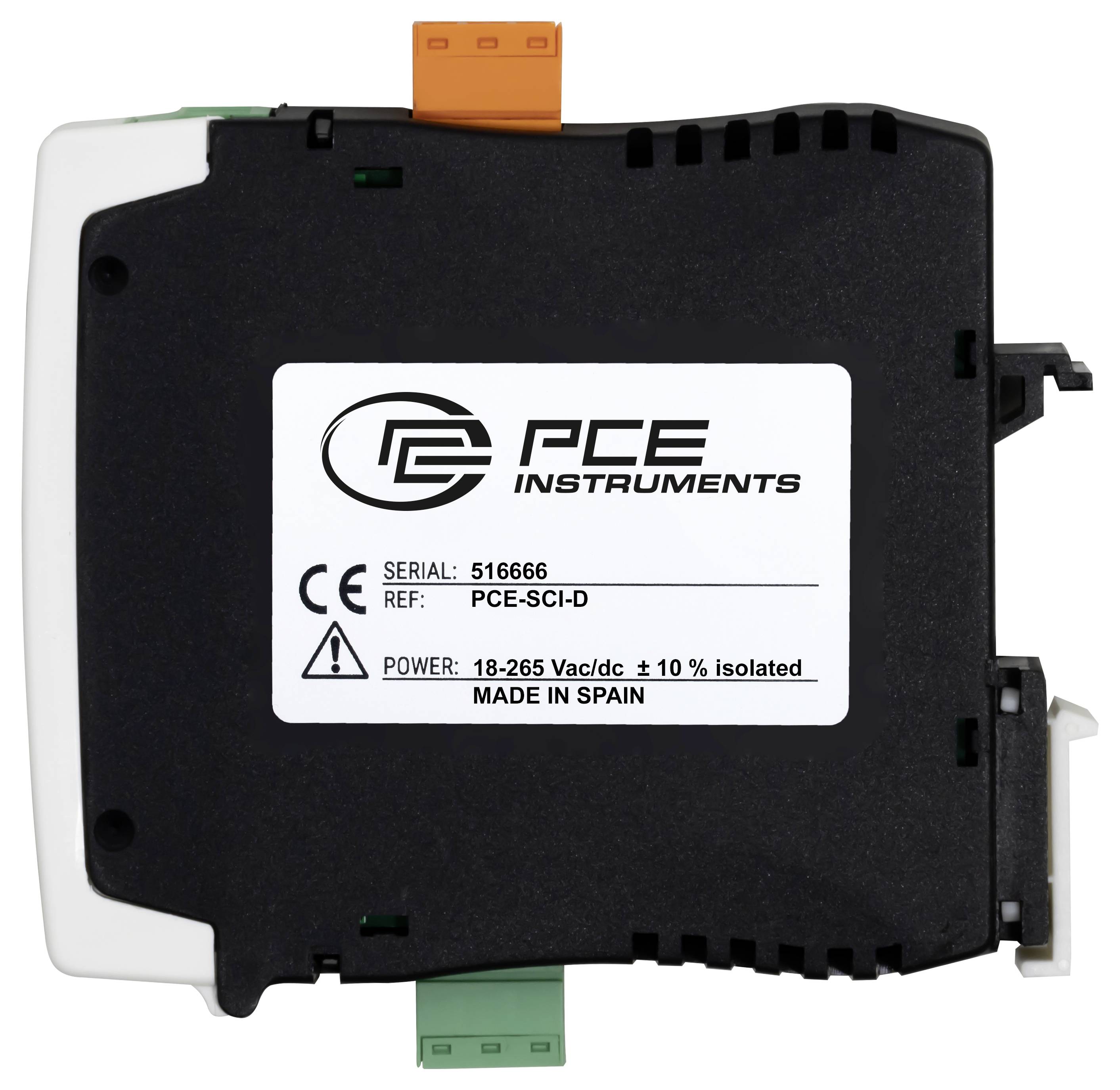

Svart PCE Instruments-enhet med märkt serie- och strömförsörjningsinformation, visar orange översta och gröna nedre kontakter.

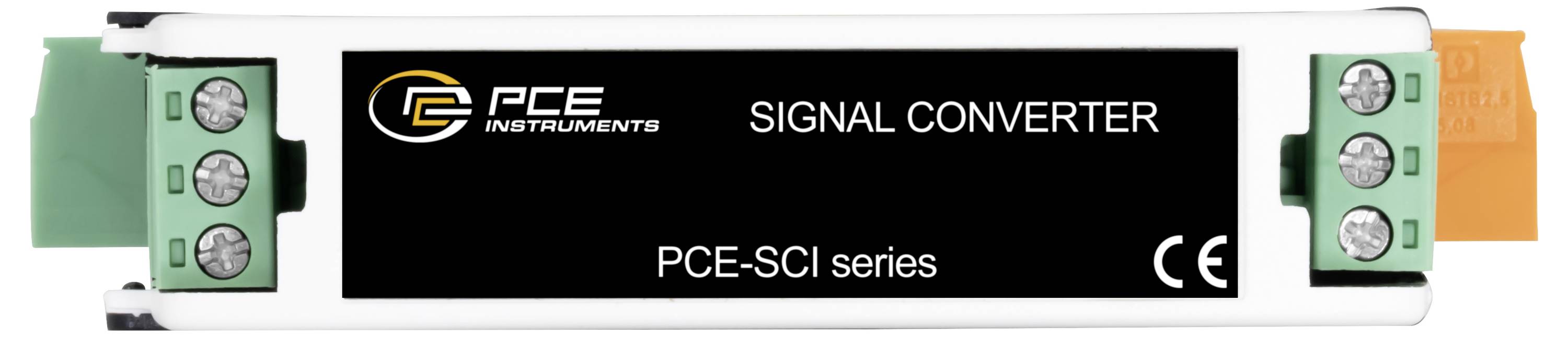

PCE Instruments PCE-SCI signalomvandlarmodul med gröna skruvklämmer på båda ändarna och etikett som visar CE-märkning.

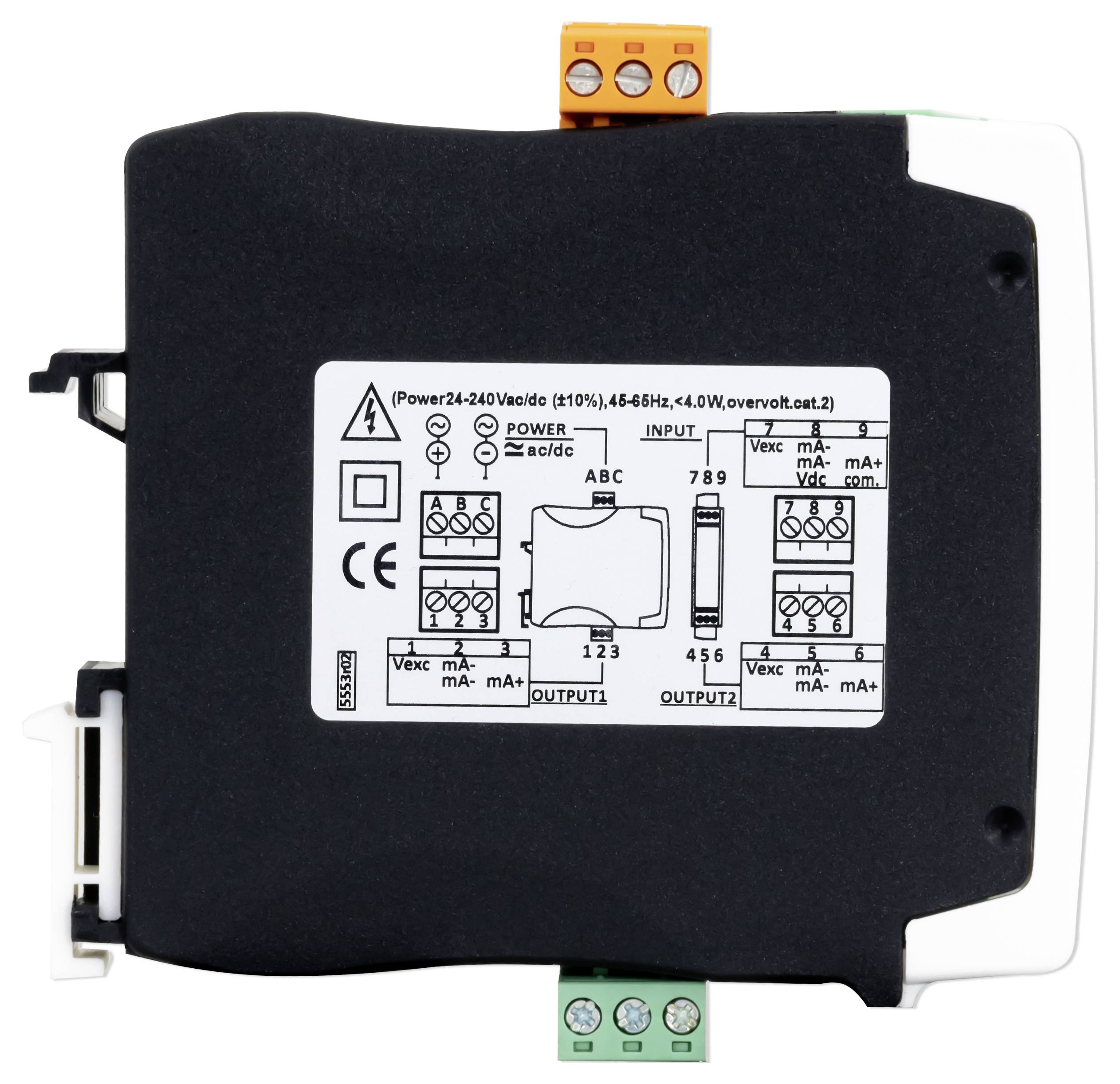

Svart industriell DIN-skena-styrenhet med terminalblock och kopplingsschemaetikett för strömförsörjning, in- och utgångsanslutningar.

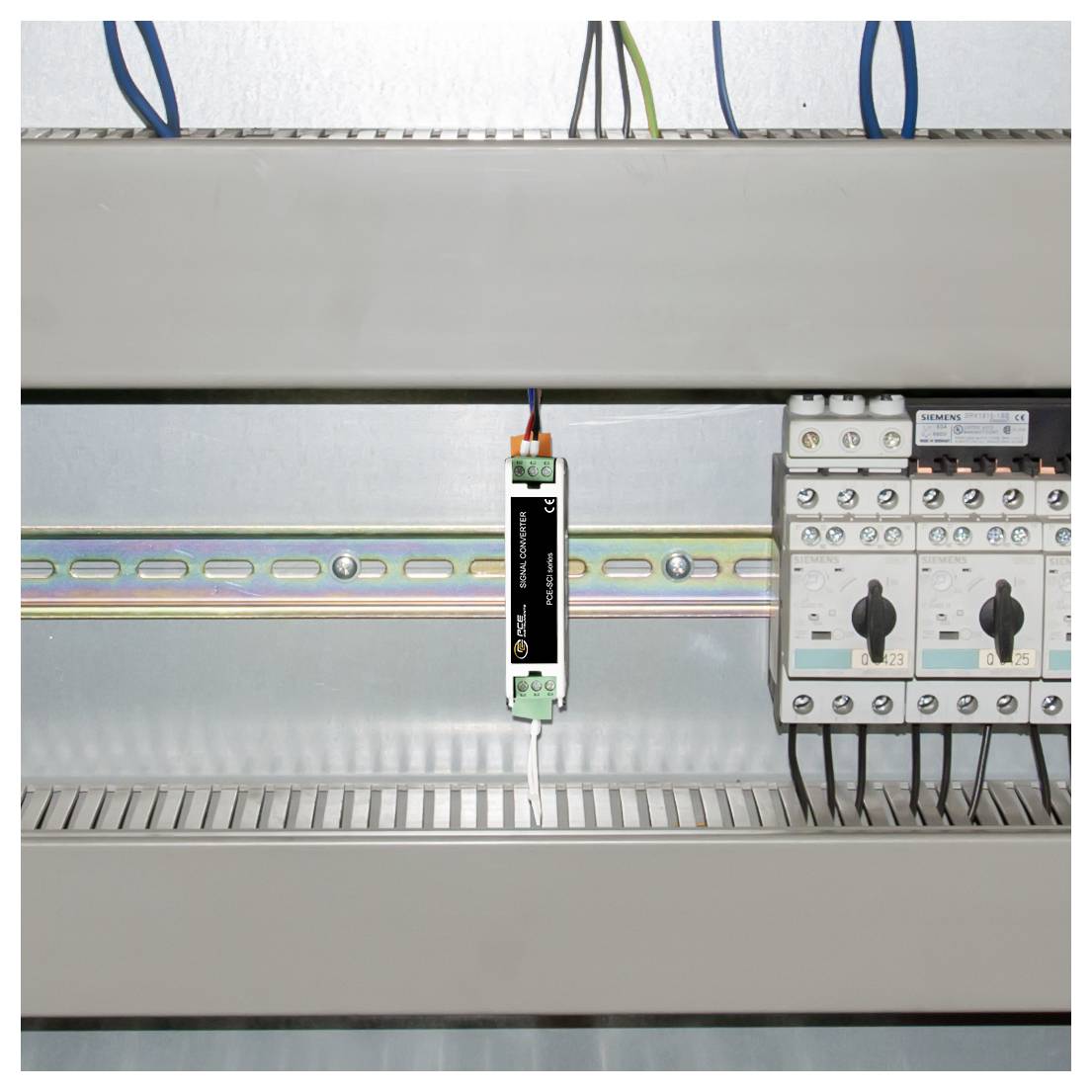

Elektrisk kontrollpanel med monterade DIN-skenapparater, inklusive en centralmodul och strömbrytare på höger sida.

1/5

Typ av produkt

Separationsomvandlare

Ingångssignal max. (ström)

20 mA

Ingångssignal max. (spänning)

15 V

Typ

PCE-SCI-D

Mått.

(L x B x H) 106 x 108 x 22.5 mm

Datablad (PDF)

Leverans ons. 7 okt.

3 Styck

Antal

Styck

Toal (1 752,00 kr / stycken)

1 752,00 kr

exkl. moms

Fri frakt

Endast 3 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Mätomformare

Konfigurerbar mätomvandlare för elektriska signaler
Konfigurerbar via 2 knappar och 7-segmentsdisplay
Lösenordsfunktion
Duplicera analoga signaler
– 4 20 mA och 0... 10V
Snabb konfiguration med 2 knappar
DIN-skena montering
Spänningsförsörjning 24... 250 V AC/DC

Tekniska specifikationer

Processström
Mätområde max. +4 mA... 20 mA
Noggrannhet 0.3 % v.MB.
Överbelastning 25 mA
Signaltyp aktiv, passiv
Impedans <2 VDC spänningsfall på klämmorna
Stegsvar <300 ms (0... 99 % signal)
Processspänning
Mätområde 0 V DC... 10 V DC
Noggrannhet 0.3 % v.MB.
Överbelastning 25 V DC
Signaltyp aktiv, passiv
Impedans större än 1 MΩ
Stegsvar <300 ms (0... 99 % signal)
Allmänna tekniska uppgifter
Display typ 7 segment, 2 siffror
Säkerhetsstandard II / 300 V.
Skyddsklass (enhet) IP30
Spänningsförsörjning 24... 240 V DC ±10 %, 45 65 Hz, isolerade
Vikt 126 g
Mått (L x B x H) 110 x 22 x 118 mm
Driftsförhållanden 0... 50 °C, 0 ... 95 % RF
Lagringsförhållanden -20 70 °C, 0 ... 95 % RF

Typ: PCE-SCI-D

Typ av produkt: Separationsomvandlare

Ingångssignal max. (ström): 20 mA

Ingångssignal max. (spänning): 15 V

Mått.: (L x B x H) 106 x 108 x 22.5 mm

Anslutning: Klämlist
Skruvklämma
Klämma
Kontaktdon

Utgångssignal (spänning): 0-10

Driftspänning: 18 - 265 V

Driftspänning max.: 265 V

Driftspänning (min.): 18 V DC/AC

Börda: 10

Ingångssignal (spänning): 10

Innehåll: 1 st

Konfiguration: Potentiometer

Bredd: 108 mm

Höjd: 22.5 mm

Längd: 106 mm

RoHS-godkänd: Ja

Sensortyp: PT100
PT500
PT1000

Strömförbrukning: 3 W

Max. omgivningstemperatur: 70 °C

Min. omgivningstemperatur: -20 °C

Tvärsnitt flexibelt (max.): 2.5 mm²

Tvärsnitt styv (max.): 2.5 mm²

Tvärsnitt flexibelt (min.): 0.25 mm²

Tvärsnitt styv (min.): 1 mm²

Dokument & nedladdningar

Datablad

Datablad 3192941 PCE Instruments PCE-SCI-D PCE-SCI-D Separationsomvandlare 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3192941 PCE Instruments PCE-SCI-D PCE-SCI-D Separationsomvandlare 1 st

Beskrivning

Den konfigurerbara mätomvandlaren för elektriska signaler är en signalfördubblare och signalomvandlare för processignaler. Det kan vara en 4 20 mA och 0... 10 V DC - signal kan placeras vid ingången. Den konfigurerbara mätomvandlaren för elektriska signaler ger magnetisering, om det behövs. Den har 2 utgångar, och utgång 1 fast på 4... 20 mA och utgång 2 till 4... 20 mA eller 0... 10 V DC kan ställas in. Dessutom har den en fyrfaldig isolering mellan strömförsörjning, insignal, utgång 1 och utgång 2.

Isoleringen av strömkretsen förhindrar jordslingor och spridning av spänningstoppar, skydd av apparater och signalintegritet. Konfigurationssystem (siffror och knappsats) är tillgängliga bakom frontpanelen och ger en snabb och enkel konfiguration. Signal-duplikatorn har en "lösenord"-funktion för att låsa åtkomst till konfigurationen. Den konfigurerbara mätomvandlaren för elektriska signaler är konstruerad för industriell användning, med möjlighet till integrering i ett flertal program, minskade kostnader, utmärkt kvalitet och valfri anpassning av enheten för individuell användning.
