PCE Instruments PCE-PA 8000 Nätverksanalysator med loggfunktion, inkl. strömtänger

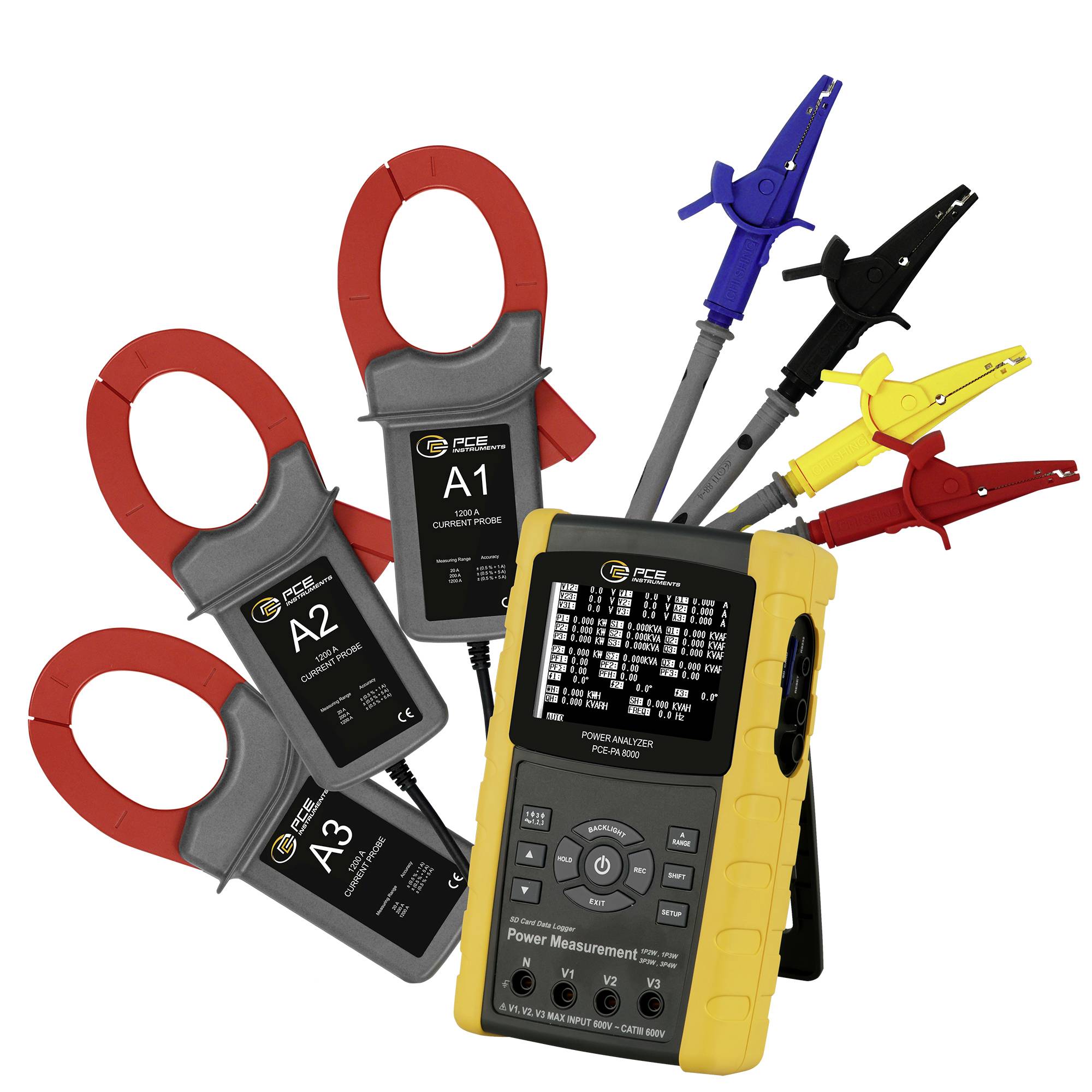

Effektmätningsanalysator med tre skärmsensorer och testledningar i blå, svart, gul och röd för mätning av elektrisk ström.

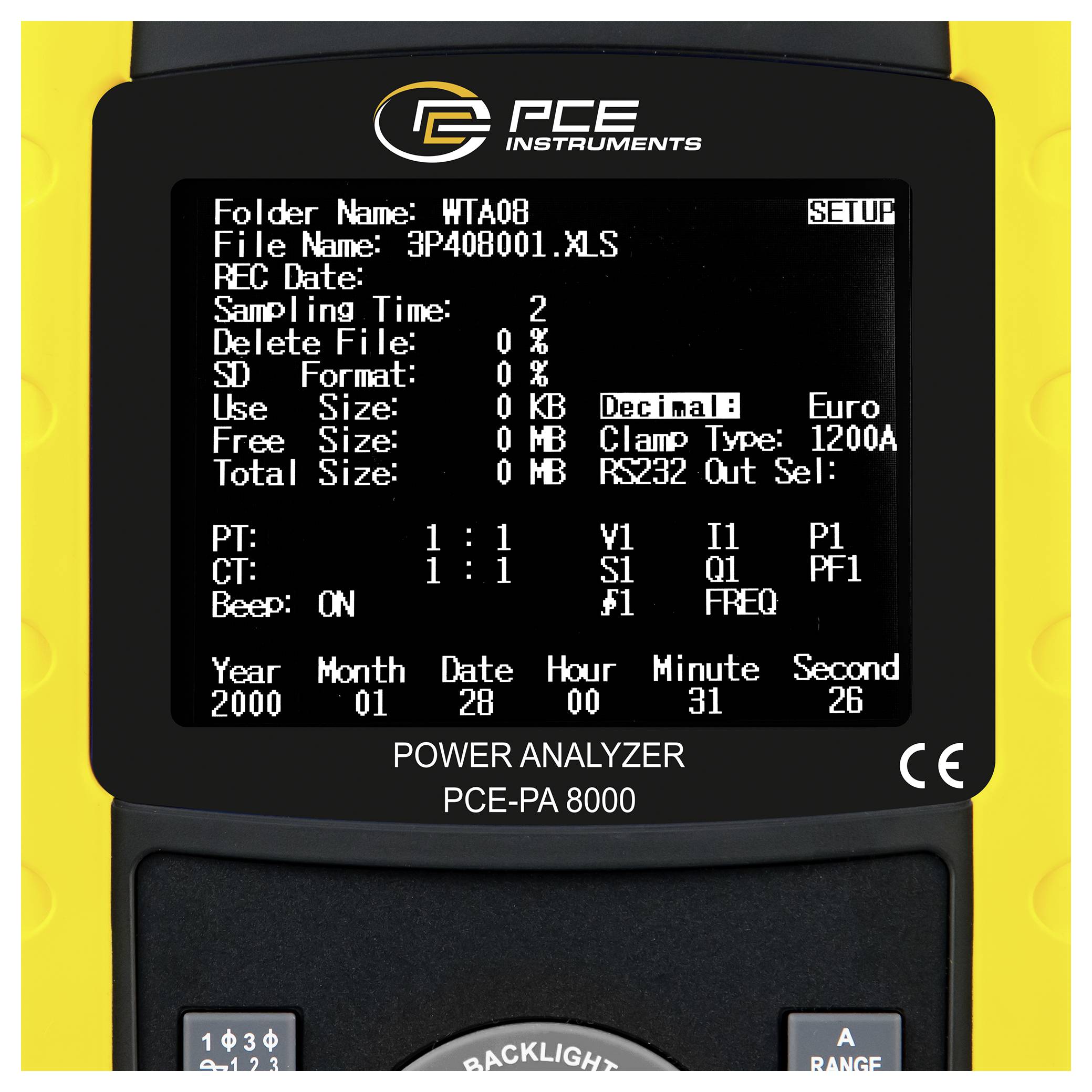

Närbild av en PCE Instruments effektanalysators display som visar inställningar/konfiguration, inklusive filnamn '3P408001.XLS', klämtyp 1200A och datum 2000-01-28.

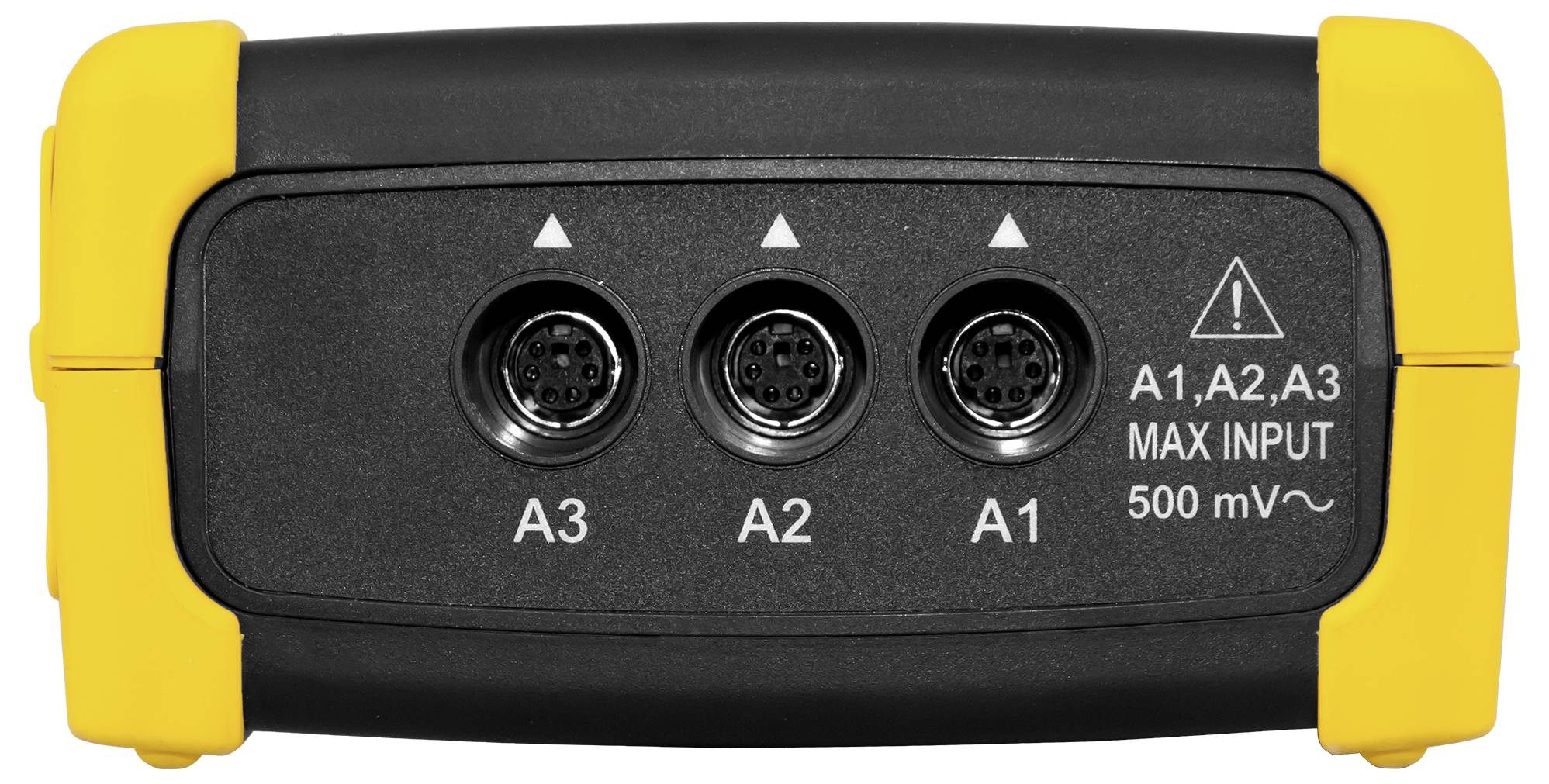

Svart instrumentmodul med gula ändkapsyler och tre cirkulära ingångsportar märkta A3, A2 och A1, plus varningstext "A1,A2,A3 MAX INPUT 500 mV~".

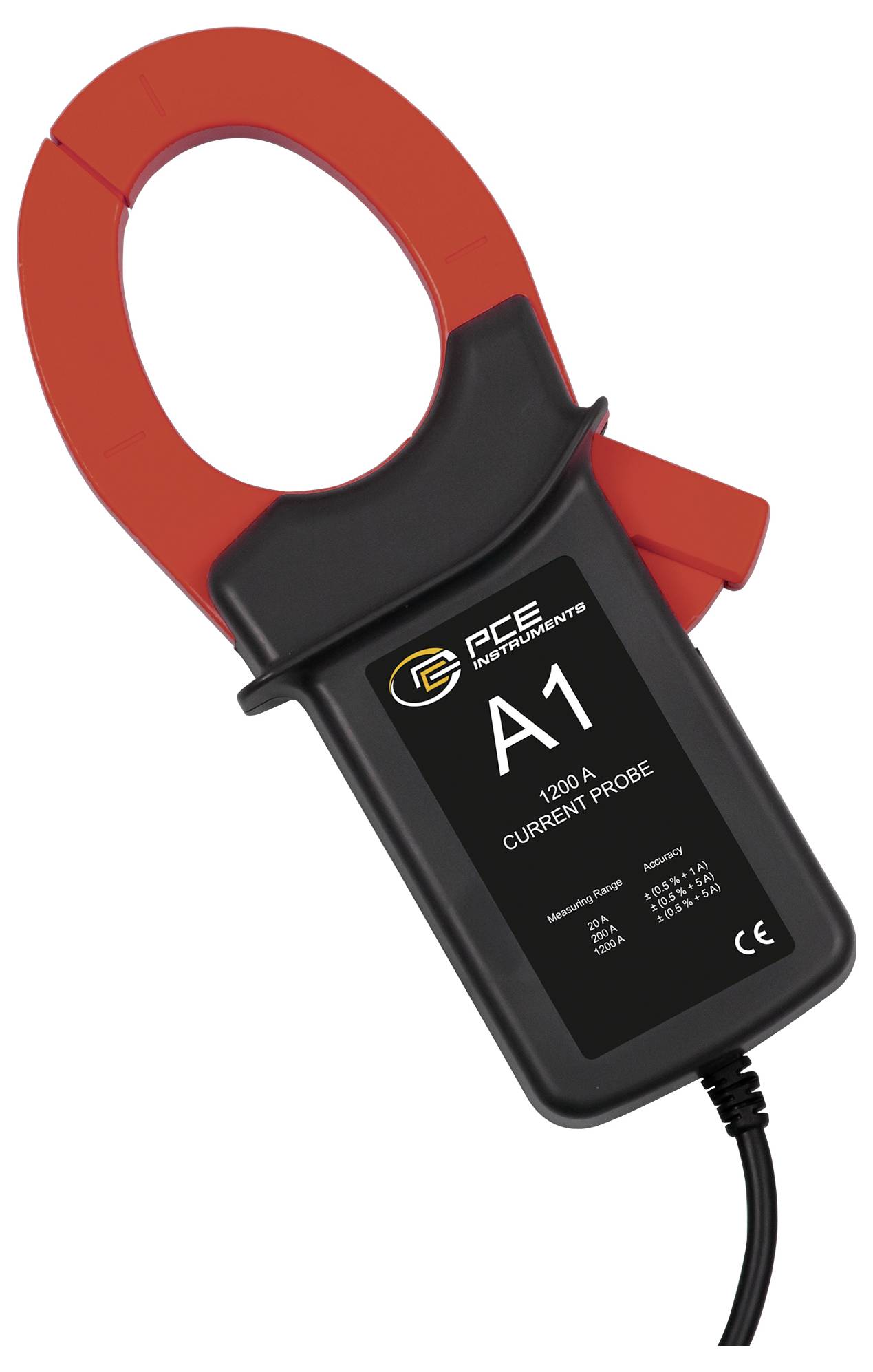

Röd klämkraftsonde märkt "A1" med "1200 A CURRENT PROBE" och ansluten kabel, visad på en vit bakgrund.

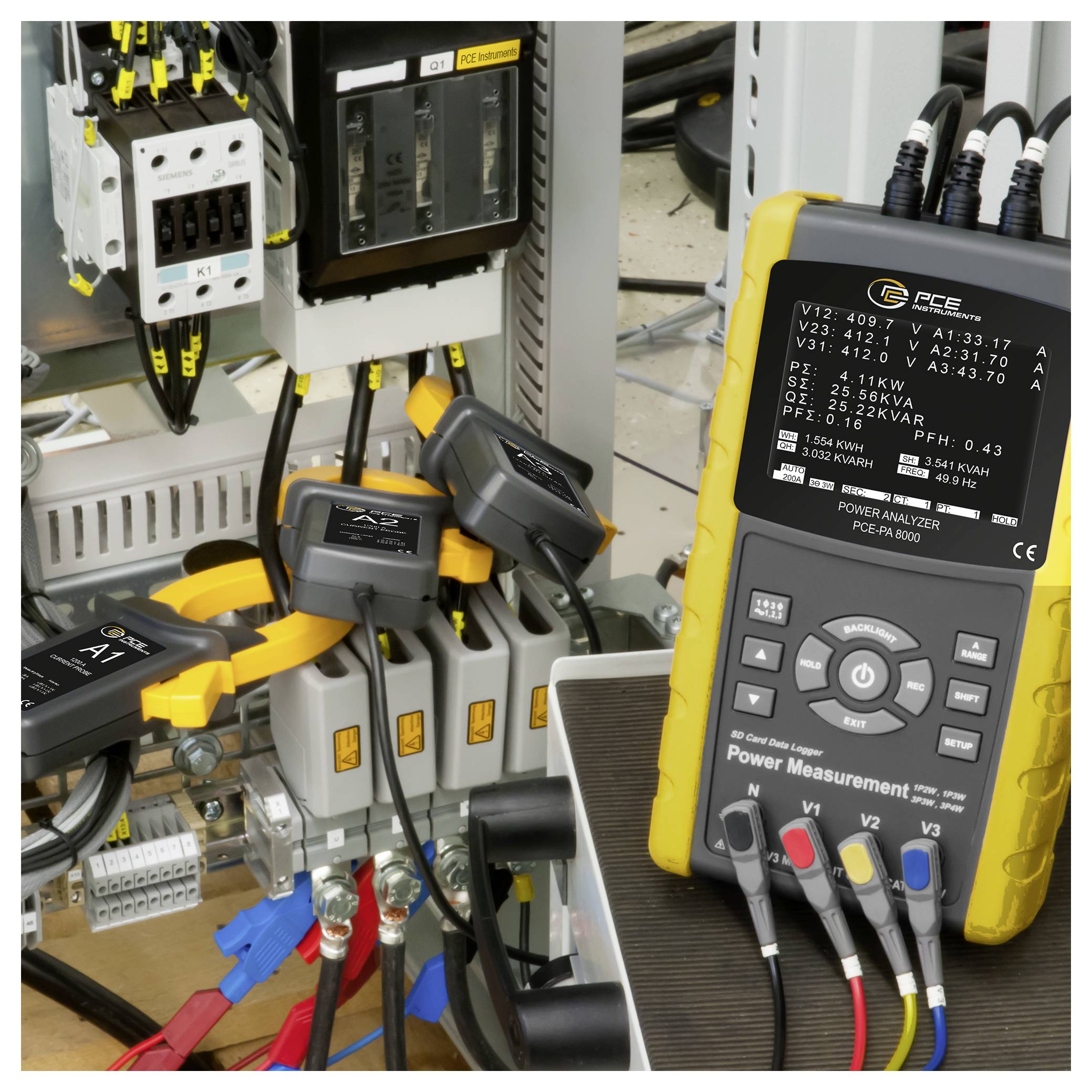

Handbordsbaserad strömanalysator ansluten till industriell elskåp, som visar direktöverförda spännings-, strömstyrka- och effektavläsningar.

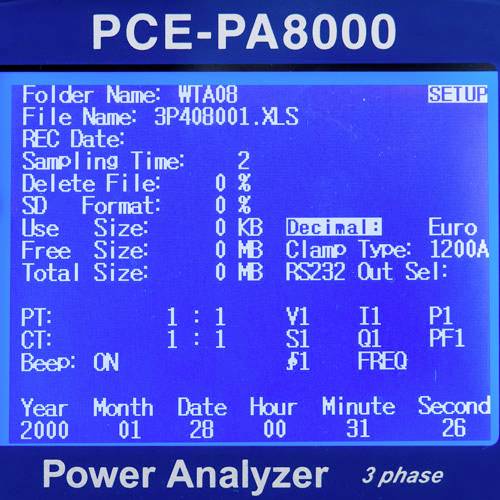

Visning av en effektanalysator med mappanamn 'WTA08', filnamn '3P408001.XLS', RS232-anslutning, inställningar för dataformat och mer.

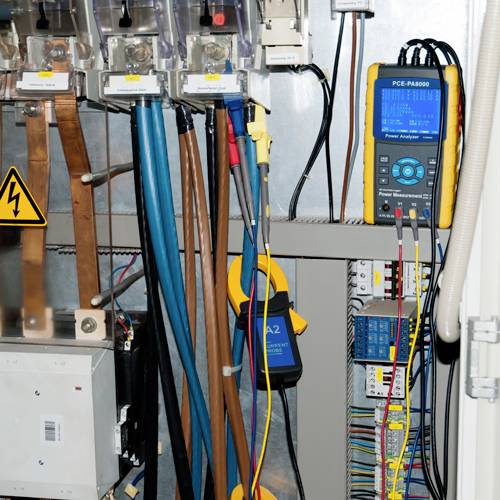

Elektrisk kopplingscentral med olika kablar och en ansluten mätapparat för spännings- och strömövervakning.

1/7

Datablad (PDF)

Leverans tor. 24 sep.

10 Styck

Antal

Styck

Toal (16 552,00 kr / stycken)

16 552,00 kr

exkl. moms

Fri frakt

Endast 10 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Effektmätare

3 fasföljdanalys i 3 faser/4-ledar-, 3 faser/3 ledare-, 1 fas/2 ledare-, 1 fas/3-ledare nät
True RMS-mätning av ström och spänning
Mätning av aktiv-, skenbar och reaktiv effekt
Bestämning av fasvinkel och effektfaktor

Tekniska specifikationer

Spänningsmätning (AC V) Mätområde 10 V... 600 V (fas till neutral) 10 V 600 V (fas till fas) Upplösning 0,1 V. Noggrannhet ± (0,5 % + 0,5 V) Strömmätning (AC A) Mätområde: 20 A Upplösning 0,001 A (< 10 A) 0,01 A (=10 A) Noggrannhet ± (0,5 % + 0,1 A) Mätområde: 200 A Upplösning 0,01 A (< 100 A) 0,1 A (= 100 A) Noggrannhet ± (0,5 % + 0,5 A) Mätområde: 1200 A Upplösning 0,1 A (< 1000 A) 1 A (= 1000 A) Noggrannhet ± (0,5 A + 5 A) Effektförbrukning mätområde upplösning noggrannhet 0 kW... 9,999 KW 10 KW 99,99 KW 100 KW 999,9 KW 1 MW ... 9,999 MW 0,001 KW 0,01 KW 0,1 KW 0,001 MW ± (1 % + 0,008 KW) ± (1 % + 0,008 KW) ± (1 % + 0,8 KW) ± (1 % + 0,008 MW) Skenbar effekt Mätområde upplösning noggrannhet 0 KVA... 9,999 KVA 10 KVA 99,99 KVA 100 KVA 999,9 KVA 1 MVA ... 9,999 MVA 0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR ± (1 % + 0,008 KVAR) ± (1 % + 0,08 KVAR) ± (1 % + 0,8 KVAR) ± (1 % + 0,008 MVAR) Reaktiv effekt Mätområde upplösning noggrannhet 0 KVAR... 9,999 KVAR 10 KVAR ... 99,99 KVAR 100 KVAR ... 999,9 KVAR 1 MVAR ... 9,999 MVAR 0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR ± (1 % + 0,008 KVAR) ± (1 % + 0,08 KVAR) ± (1 % + 0,8 KVAR) ± (1 % + 0,008 MVAR) Energiförbrukning, mätområde upplösning noggrannhet 0 KWH... 9,999 KWH 10,00 KWH... 99,99 KWH 100,0 KWH... 999,9 KWH 1 MWH... 9,999 MWH 0,001 kWh 0,01 kWh 0,01 kWh 0,001 MMH ± (2 % + 0,008 kWh) ± (2 % + 0,08 kWh) ± (2 % + 0,8 kWh) ± (2 % + 0,008 MWh) Skenbar energi Mätområde upplösning noggrannhet 0 KVAH ... 9,999 KVAH 10,00 KVAH ... 99,99 KVAH 100,0 KVAH ... 999,9 KVAH 1 MVAH ... 9,999 MVAH 0,001 kVAh 0,01 kVAh 0,01 kVAh 0,001 mvmvAh ± (2 % + 0,008 kVAh) ± (2 % + 0,08 kVAh) ± (2 % + 0,8 kVAh) ± (2 % + 0,008 mvmvAh) Reaktiv energi Mätområde upplösning noggrannhet 0 KVARH... 9,999 KVARH 10,00 KVARH ... 99,99 KVARH 100,0 KVARH ... 999,9 KVARH 1 MVARH ... 9,999 MVARH 0,001 kVARh 0,01 kVARh 0,01 kVARh 0,001 MVARh ± (2 % + 0,008kVARh) ± (2 % + 0,08 kVARh) ± (2 % + 0,8 kVARh) ± (2 % + 0,008 mVARh) Effektfaktor mätområde 0... 1 Upplösning 0,01 Noggrannhet ± 0,04 Fasvinkel mätområde -180°... 180° Upplösning 0,1 ° Noggrannhet ± 1° Frekvens mätområde 45 Hz... 65 Hz Upplösning: 0,1 Hz Noggrannhet 0,1 Hz Allmänna specifikationer Display 3,7 " punktmatris-LCD (320 * 240 pixlar) med LED-bakgrundsbelysning Mätbara elektriska storheter AC V, AC A, aktiv effekt, skenbar effekt, effektförbrukning, Effektfaktor, fasvinkel, nätfrekvens Spänningsmätområden 10 V... 600 V AC, automatiskt områdesval Strömmätning 0,2 A... 1200A AC, automatiskt/manuellt områdesval SÄKERHETSSTANDARD IEC1010CAT III 600 V. Ingångsmotstånd AC V 10 MOhm Arbetsfrekvens strömtänger 40 Hz... 1 kHz testad arbetsfrekvens strömtänger 45 Hz... 65 Hz Överbelastningsskydd AC A AC V 720 V RMS 1300A med strömtång Dataminne för SD-kort Upptagningsintervall 2 sekunder... 7200 sekunder Dataloggerfunktion realtidslagring på SD-kort Data output via USB eller RS232 beroende på anslutningskabel Drifttemperatur 0 °C... 50 °C Luftfuktighet< 80 % RH Spänningsförsörjning 8 x 1,5 V R6-batterier, 9 V nätenhet Strömupptagning mätare 300 mA DC Strömtång 34 mA DC Maximal ledningsdiameter 50 mm Vikt Mätare: 948 g (inkl. batterier) Strömtång: 467 g (inkl. kabel) Mått mätare: 225 x 125 x 64 mm strömtång: 210 x 64 x 33 mm Klämkäft 86 mm (yttre)

Typ av produkt: Nätverksanalysator

Mätningskategori: CAT III 600 V

Fasigenkänning: Ja (integrerat)

: (ej certifierad kalibrering)

Mått.: (L x B x H) 225 x 125 x 64 mm

Vikt: 948 g

Egenskaper: med loggfunktion
inkl. strömtänger

Bredd: 125 mm

Höjd: 64 mm

Längd: 225 mm

Dokument & nedladdningar

Datablad

Datablad 2452550 PCE Instruments PCE-PA 8000 Nätverksanalysator med loggfunktion, inkl. strömtänger

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2452550 PCE Instruments PCE-PA 8000 Nätverksanalysator med loggfunktion, inkl. strömtänger

Beskrivning

HVAC mätare PCE-pa 8000 med dataminne på SD-kort, PC-gränssnitt med amperemeter med strömtänger PCE-pa 8000 är det möjligt att mäta och registrera effekten i en en- och tre-fasig strömkrets. Med amperemeter PCE-pa 8000 kan långtidsmätningar genomföras. Mätdatan sparar mätaren på ett instickbart SD-kort i XLS-format. På så sätt kan mätdata enkelt utvärderas på datorn. Intervallet för inspelningen kan väljas fritt från 2 till 7200 sekunder. Energimätaren kan utföra energimätningar och bestämma effektfaktor och fasvinkel. Strömtängerna i effektanalysatorn PCE-pa 8000 kan användas för ledardiametrar upp till 50 mm. Mätaren är därmed perfekt lämpad för användning i energiförsörjningsnätet. Den stora 3,7-tumsdisplayen gör det möjligt att läsa alla mätvärden med ett ögonkast. På så sätt är en snabb analys av de aktuella mätvärdena möjlig och ger en överblick över ström, spänning och effekt som tagits av.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
