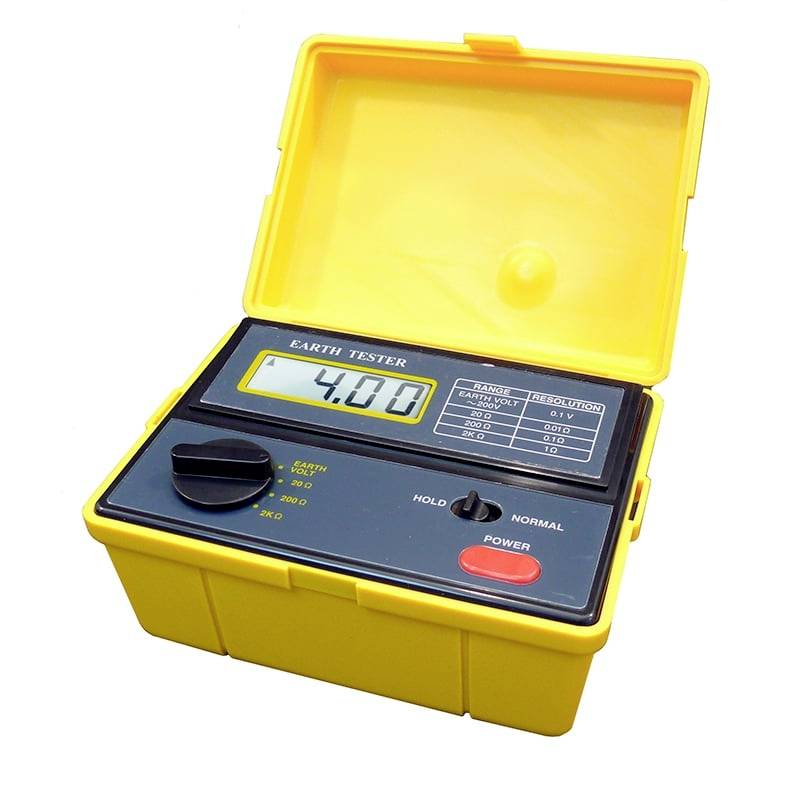

PCE Instruments PCE-ET 3000 Jordningsmätarenhet

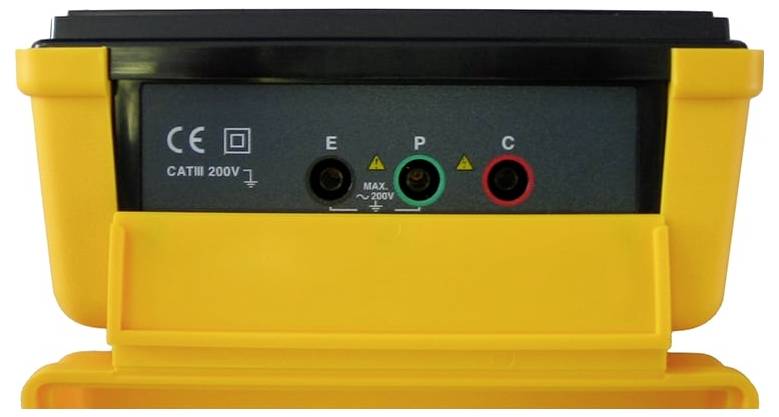

Jordningsmätarenhet (jordmotstånd / jordspänning) för kontroll av jordning, t.ex. hus- och byggnadskniv för mätning av jordmotstånd och jordspänning för t.ex. blixtavledare eller blixt-skyddskåpor för alla hus och byggnader. Jordningsmätaren har ett tätat hölje och är konstruerad för de säkerhetsfunktioner som krävs för professionell utomhustjänst enligt VDE 0413. Jordningsmätaren lämpar sig särskilt för mätning av enskilda jordningselektroder och åskledare samt mindre jordsystem, samt för mätning av ledningsmotstånd och förbindelse av ledare och kopplingsförbehåll eller byggelement. Moderna kretsar minskar påverkan av jordspänning och jordmotstånd i jordelektroderna till ett minimum. Kalibrering av jordningsmätaren med de medföljande provledningarna förhindrar att noggrannheten påverkas. Testfrekvensen på 820 Hz förhindrar påverkan av ströströmmar genom nätfrekvenser och deras harmoniska övertoner. Dessutom har mätaren ett inbyggt filter för dämpning av störsignaler. Jordningsmätaren levereras alltid fabrikskalibrerad. Som extra tillbehör kan mätaren även kalibreras i laboratorium och utrustas med ett certifikat enligt ISO. Genom att fälla tillbaka det gula skyddslocket från jordningsmätaren (bakåt) syns en kontaktlist för anslutningskabeln."E" för den svarta, "P" för den gröna och "C" för den röda anslutningskabeln för jordningsspetten. Enheten har en dubbel avledning. Anslutningsbeläggning (beroende på typ av mätfunktion (jordresistans / jordspänning) tas ur användarhandboken (se ovan). Genomförande av jordningsmätning jordningsmätaren ansluts via testledningarna till de i jordbotten inkopplade pålötarna. För mycket exakta mätningar med jordmätaren bör jorden vara fuktig eller fuktad. Jordpockarna ska fördelas i rak linje i marken (först den svarta jordledningen, sedan den gröna ledningen för en jordmätare och sedan den röda ledningen för den andra jordstaven kopplas till stolparna). Sedan kan jordningsmätaren sättas i drift och jordning kontrolleras. Dessutom kan jordningsmätaren även användas inom huset, för att t.ex. kontrollera anslutning och kvalitet av vattenledningar till utomhusområden. Jordningsmätaren har tillverkats enligt IEC 1010-1 och uppfyller säkerhetsföreskrifterna för elektronisk testutrustning (Cat III).

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
