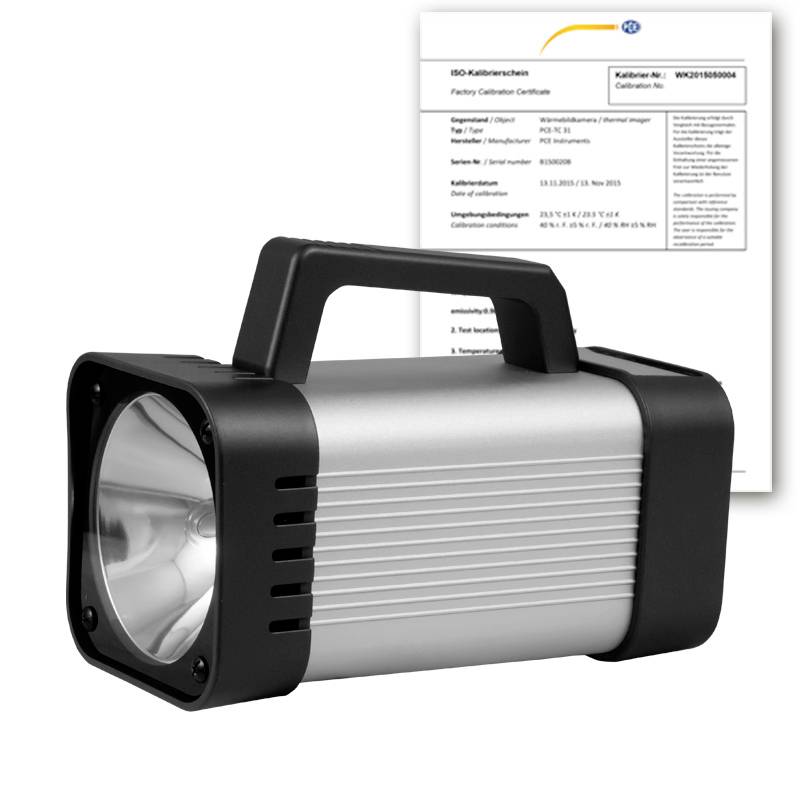

PCE Instruments PCE-DSX 20-ICA Stroboskop

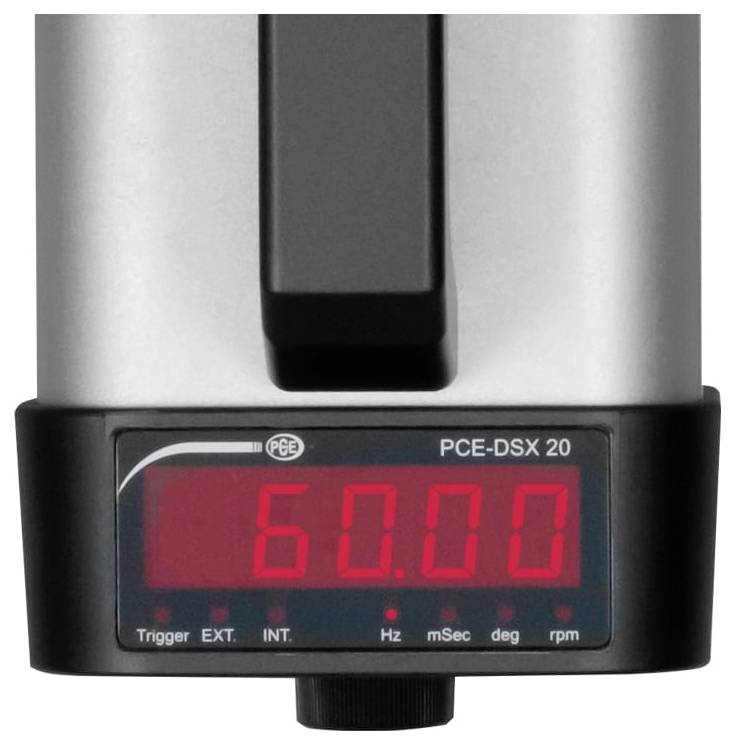

Det digitala stroboskopet används ofta för varvtals- och svängningsmätning eller för rörelseobservationer. Detta digitala stroboskop har en liten konstruktion och låg vikt. Det gör att det digitala stroboskopet kan användas även vid mätningar på svårtillgängliga ställen. Apparaten är det optimala verktyget för praktiker. Blixtfrekvensen ställs in via en vridknapp på digitalt stroboskop och visas på en digital display. Med digitalt stroboskop är kontinuerlig drift möjlig utan problem.

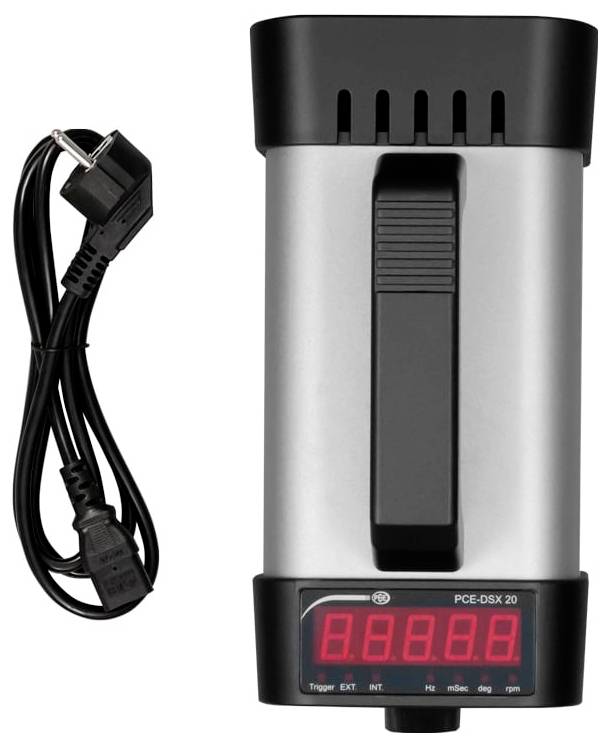

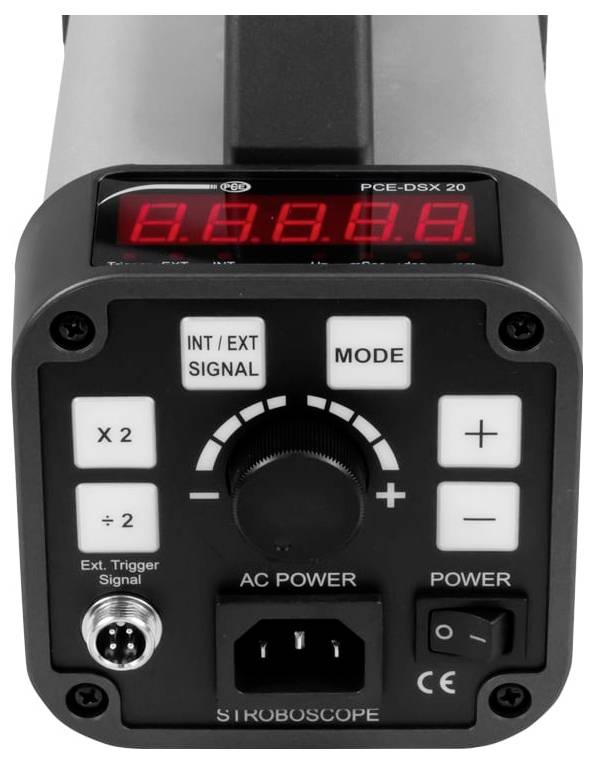

Enheten har dessutom en triggeringång, vilket möjliggör extern triggning eller synkronisering. Försörjningsspänningen är garanterat via strömkabeln. Halva eller dubbla varvtalet kan väljas över tangentbordet.

Användningsområden
Detta digitala stroboskop är det idealiska verktyget för servicetekniker och underhållspersonal vid industriella anläggningar och maskiner. Kontrollera varvtal, synkronisering eller synliggöra fel som du inte märker med blotta ögat - gör processer optiskt till stillastående.

Stroboskopet har visat sig vara effektivt i många industriella processer, men även inom forskning och utveckling:

- Bryggerier och producenter av mineralvatten vid tappnings- och etiketteringsmaskiner

På pappers- och tryckmaskiner: Det digitala stroboskopet används för att upptäcka pasteren vid hastigheter över 60 m/min. Man tittar på banan innan man linda upp det digitala stroboskopet. Med digitalt stroboskop kan man synliggöra mycket små processfel som t.ex. pulseringar. Bilden nedan visas genom en pappersmaskin med början i början. Alla lister och sugdammsugare under det som arbetar längs med dessa lister arbetar felfritt till en. Detta var naturligtvis inte visuellt synligt. Med digitalt stroboskop kan felkällan upptäckas av mycket fina markeringar på färdigt papper.

Till vävmaskiner i textilfabriker

– Inom bilindustrin

På snabbgående maskiner och motorer: Det digitala stroboskopet används för bestämning av varvtalet, som visas på den bild som visas ovan. Ofta används detta för att kontrollera eller matcha varvtalet hos stora snabbgående her med data från processledsystemet eller det varvtal som anges på en digital display, som oftast är elektriskt från drivningen. Dessutom ska vågskaftet provas med avseende på rundgång. Därmed är digitalt stroboskop det optimala verktyget för inspektion av motorer, axlar, drivremmar, cylindrar... Av allt som roterar was just i drift.

– På fläktsystem inom klimatindustrin

Till bandvalsverk inom stålindustrin

Det digitala stroboskopet är det optimala hjälpmedlet - överallt där roterande delar används eller i produktionsprocesser med stort antal.

Obs! För förebyggande av olyckor vid användning av digitalt stroboskop:
Alla objekt som optiskt stannar av med det digitala stroboskopet rör sig med hög hastighet. Bevara därför alltid ett säkerhetsavstånd och berör inte testobjektet.

Allmän information om digitalt stroboskop-användning
De bilder som visas visar hur du använder det digitala stroboskopet på rätt sätt för att skapa korrekta värden eller en optimal stillbild eller vilken orsak som ligger bakom, t.ex. ett dubbelt (istället för 110 / min är det 220 / min) varvtal. Det rätta tillvägagångssättet gäller naturligtvis i allmänhet, även om man här bara behandlar exemplet med en motor och en drivaxel." Vid kontrollen av endast en enorm motor är det lätt att uppnå ett optiskt stillastående (någon markant punkt finns alltid här som du kan ställa in det digitala stroboskopet på). Vid visning av flera kilremmar med digitalt stroboskop, bör du markera en referenslinje med hjälp av en krita vinkelrät mot rörelseriktning, om möjligt, t.ex. vid reparations- eller underhållsstillestånd av maskinen.

Exempel på mätning på en axel:
Med en bra eller optimalt centrerad axel med pumphjul mäter du alltid det verkliga varvtalet vid optiskt stillastående. Om löphjulet har en axiell slag eller obalans, så mäter du t.ex. dubbelt varvtal. Detta faktum leder ofta till felbedömningar på lokal nivå.
