PCE Instruments PCE-3500-10 Hårdhetsmätare Leeb, UCI 230 - 940 HV20 - 70 HRC90 - 650 HB370 - 1740 MPa
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (36 632,00 kr / stycken)
36 632,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Tekniska specifikationer
- Mätnoggrannhet:
- +/- 3 % HV
- +/- 1,5 HRC
- +/- 3 % HB

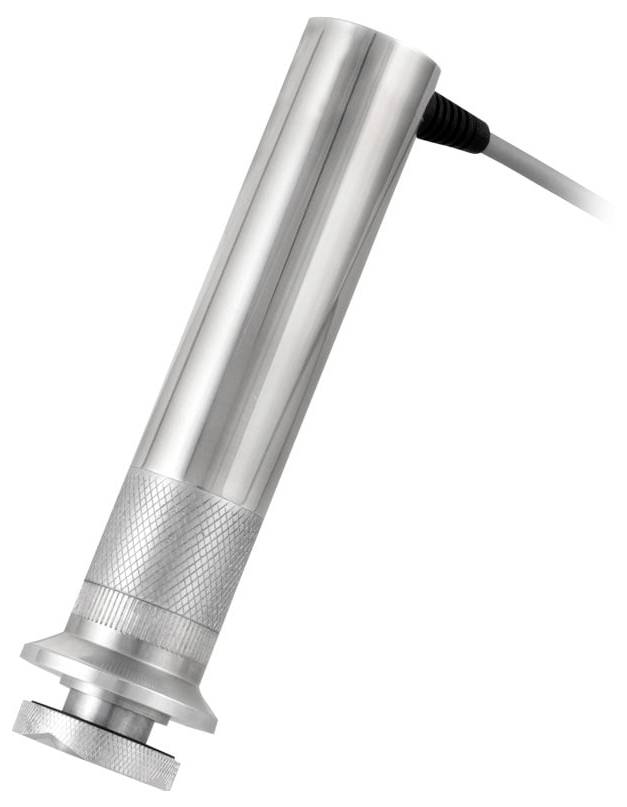

- Mätsonder: 50 N UCI-sond (10 N UCI-sond tillval)
- HÄRDSKALEN: HRC, HB, HV, HRB, HL, MPA
- Material:
- UCI: Stål (ferromagnetiskt)
- Leeb: Stål, gjutjärn, rostfritt stål, aluminium, brons
- Provkropp 136° Vickers Diamant
- Mätriktning 360°
- Minsta materialtjocklek: 1 mm (endast UCI sond)
- Display: Bakgrundsbelyst, grafisk färg-LCD
- Mätfunktioner:
- Enskild mätning
- Min-/max-/medelvärde,
- Antal mätningar, medelvärdesbildning, standardavvikelse.
- Variationskoefficient, histogram, Smart Mode smart-läge (filtrerar bort extremvärden)
- Minne SD-kort
- Gränssnitt: USB
- Omgivningsförhållanden: -20 40 TILL +40 °C; 30 80 % RF
- Strömförsörjning 6 V (3 x R6-batterier)
- Typ av produkt
Hårdhetsmätare
- Mätområde
230 - 940 HV
20 - 70 HRC
90 - 650 HB
370 - 1740 MPa
- Visningstyp
digital (LCD)
- Mått.
(L x B x H) 30 x 160 x 75 mm
- Vikt
300 g
- Driftspänning
6 V
- Egenskaper
inkl. datalogg
- Innehåll
1 st
- Mätmetod
Leeb
UCI
- Bredd
160 mm
- Höjd
75 mm
- Längd
30 mm
- Gränssnitt
USB-kontakt
Mini-A-USB-kontakt
USB 1.1 kontakt A
USB 2.0 uttag A
USB
USB-Host
USB 2.0 kontakt A
Seriellt gränssnitt
1 x USB 2.0 Device
1 x USB 2.0 Host
(ej certifierad kalibrering)
Dokument & nedladdningar
Datablad
Datablad 3193012 PCE Instruments PCE-3500-10 Hårdhetsmätare Leeb, UCI 230 - 940 HV20 - 70 HRC90 - 650 HB370 - 1740 MPa
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3193012 PCE Instruments PCE-3500-10 Hårdhetsmätare Leeb, UCI 230 - 940 HV20 - 70 HRC90 - 650 HB370 - 1740 MPa
Beskrivning

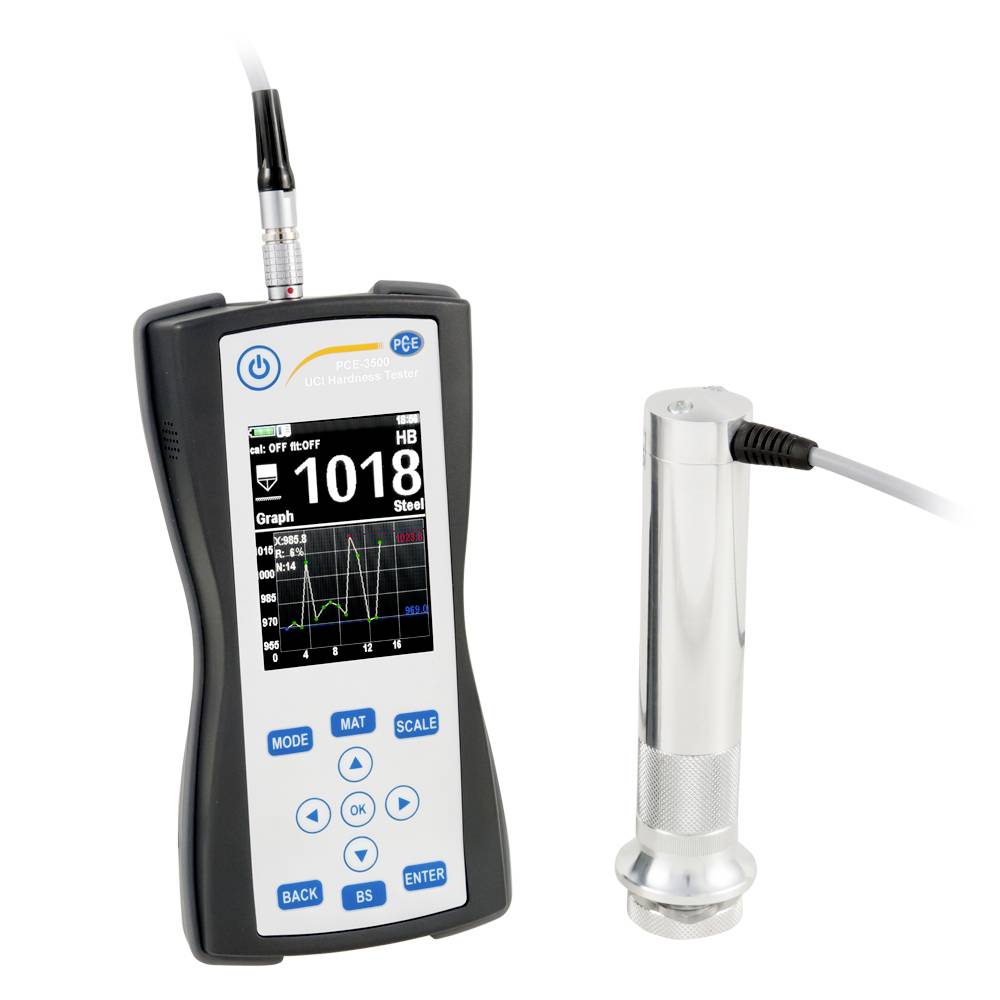

UCI Durometer PCE-3500 för oförstörande mätning av hårdhet / stor LCD-färgskärm / med programvara / HV, HRC, HRB, HB och MPa skala /
Med minnesfunktion / sonder utbytbar / 136° Vickers Diamant
UCI-mätenheten PCE-3500 används för oförstörande mätning av metallkomponenter. UCI-hårdhetsmätaren arbetar enligt ultrasonic-Contact-impedance-metoden. Med UCI-metoden stimuleras en Vickers-diamant på testsonden med egenresonans. Genom att trycka på provsonden dämpas svängningsfrekvensen beroende på ytans hårdhet och beroende på materialets E-modul och kontaktyta. Den resulterande frekvensförskjutningen kan med beaktande av en materialkurva bestämmas ytans hårdhet.

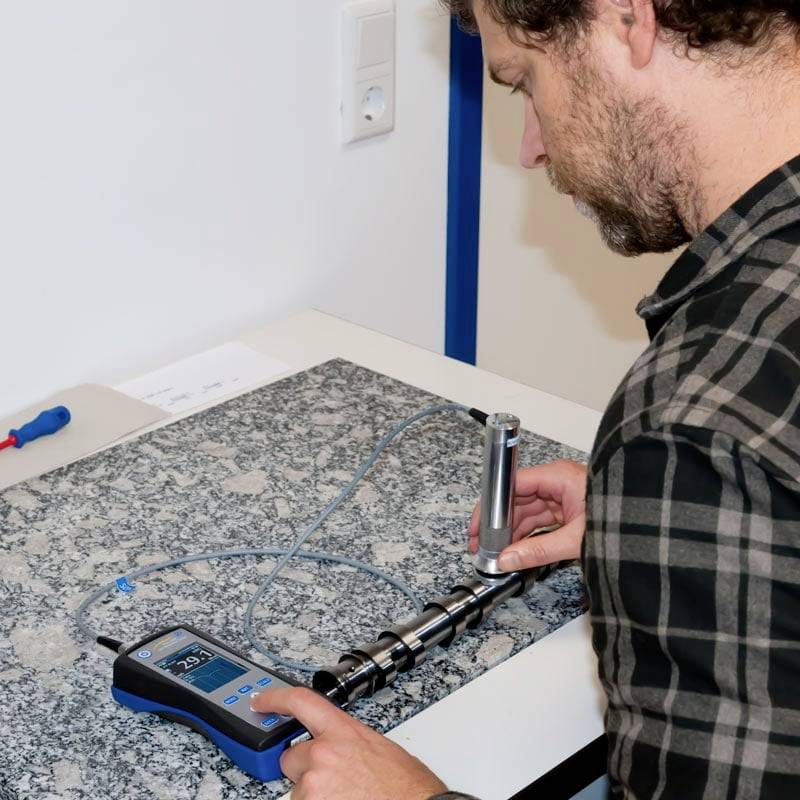

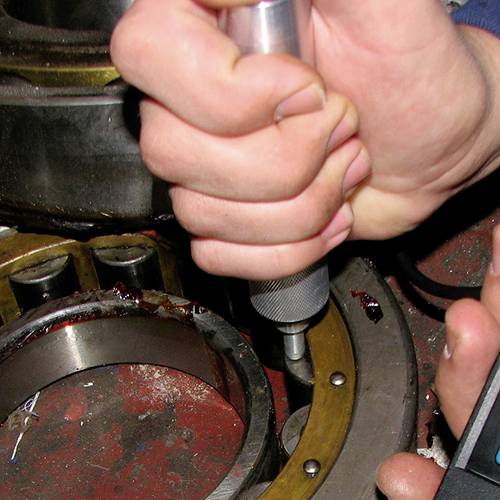

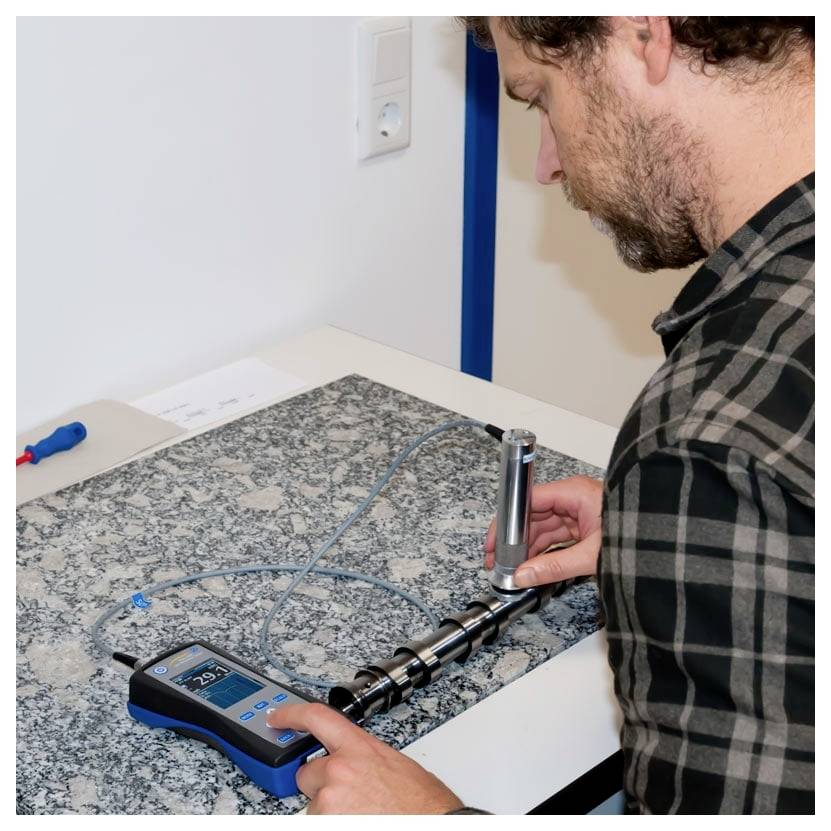

UCI-hårdhetsmätaren arbetar oförstörande. Det uppstår ett mikroskopiskt litet intryck på ytan, ögat syns normalt inte. På grund av den vickers lilla inträngningsdjupet är UCI-hårdhetsmätaren särskilt lämplig för kantskiktshärdade komponenter som t.ex. vid nitrering eller induktionshärdning. Typiska användningsområden är stansverktyg, pressar, tunnväggiga komponenter, kugghjul, turbinblad, kamaxlar eller svetsfogar. UCI-hårdhetsmätare lämpar sig också för många andra användningsområden inom hårdhetskontroll. Tack vare utbytbara sonder med olika presstryck kan en mängd olika tillämpningar täckas.

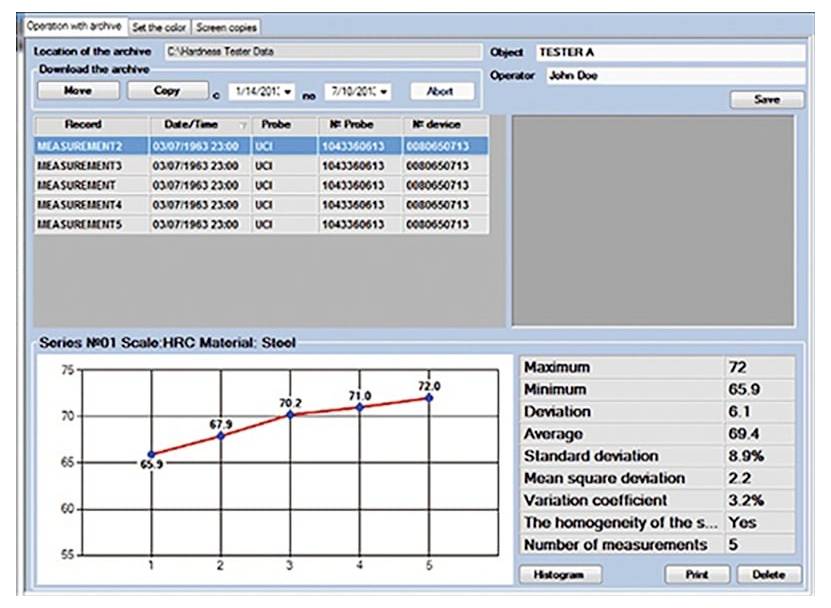

Efter mätning av komponentens hårdhet visar UCI-hårdhetsmätare PCE 3500 olika statistikvärden som min./max. Och medelvärden. Standardavvikelser och andra koefficienter kan också fastställas, vilket även möjliggör en presentation av histogram. Eftersom UCI-hårdhetsmätaren har ett internt minne, kan utvärderingen av mätdata efter mätningen göras via en programvara.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Med minnesfunktion / sonder utbytbar / 136° Vickers Diamant
UCI-mätenheten PCE-3500 används för oförstörande mätning av metallkomponenter. UCI-hårdhetsmätaren arbetar enligt ultrasonic-Contact-impedance-metoden. Med UCI-metoden stimuleras en Vickers-diamant på testsonden med egenresonans. Genom att trycka på provsonden dämpas svängningsfrekvensen beroende på ytans hårdhet och beroende på materialets E-modul och kontaktyta. Den resulterande frekvensförskjutningen kan med beaktande av en materialkurva bestämmas ytans hårdhet.
UCI-hårdhetsmätaren arbetar oförstörande. Det uppstår ett mikroskopiskt litet intryck på ytan, ögat syns normalt inte. På grund av den vickers lilla inträngningsdjupet är UCI-hårdhetsmätaren särskilt lämplig för kantskiktshärdade komponenter som t.ex. vid nitrering eller induktionshärdning. Typiska användningsområden är stansverktyg, pressar, tunnväggiga komponenter, kugghjul, turbinblad, kamaxlar eller svetsfogar. UCI-hårdhetsmätare lämpar sig också för många andra användningsområden inom hårdhetskontroll. Tack vare utbytbara sonder med olika presstryck kan en mängd olika tillämpningar täckas.
Efter mätning av komponentens hårdhet visar UCI-hårdhetsmätare PCE 3500 olika statistikvärden som min./max. Och medelvärden. Standardavvikelser och andra koefficienter kan också fastställas, vilket även möjliggör en presentation av histogram. Eftersom UCI-hårdhetsmätaren har ett internt minne, kan utvärderingen av mätdata efter mätningen göras via en programvara.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Mätning med hjälp av intermodala lastenheter
- Provning av HRC, HRB, HV, HB, MPa
- Mätriktning 360 °
- Stor LCD-färgdisplay
- Med minnesfunktion via SD-kort

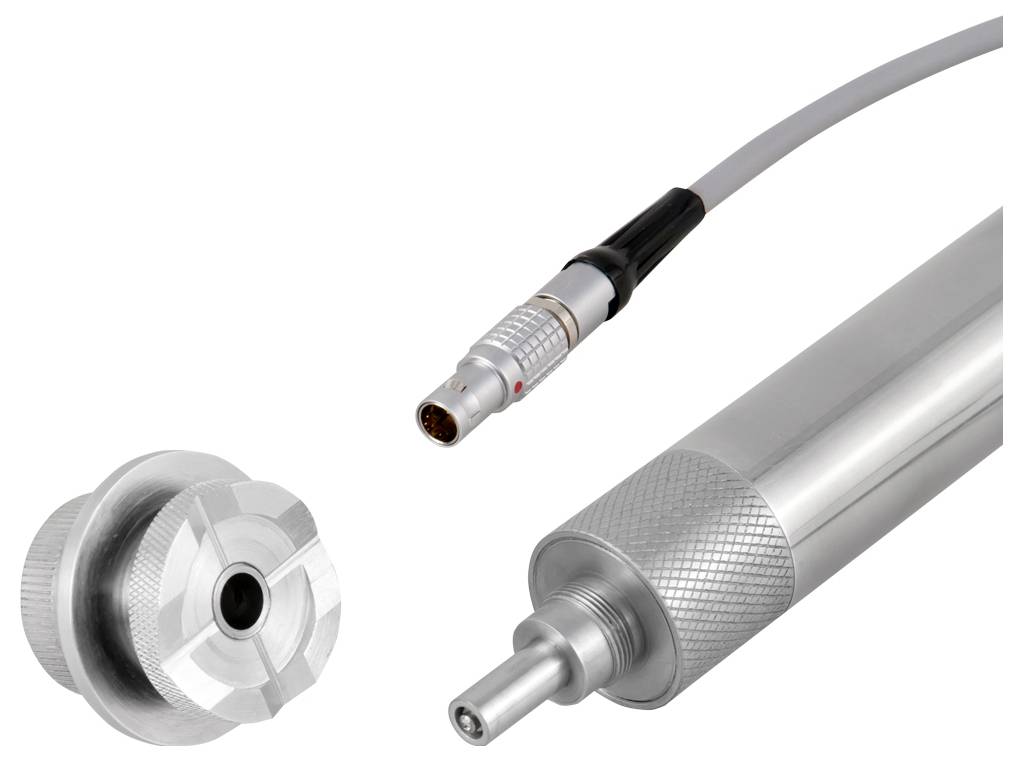

- Olika provningssonder kan fästas på ett adaperbart sätt
- Förkalibrerad materialkarakteristik
- Utvärdering med programvara möjlig

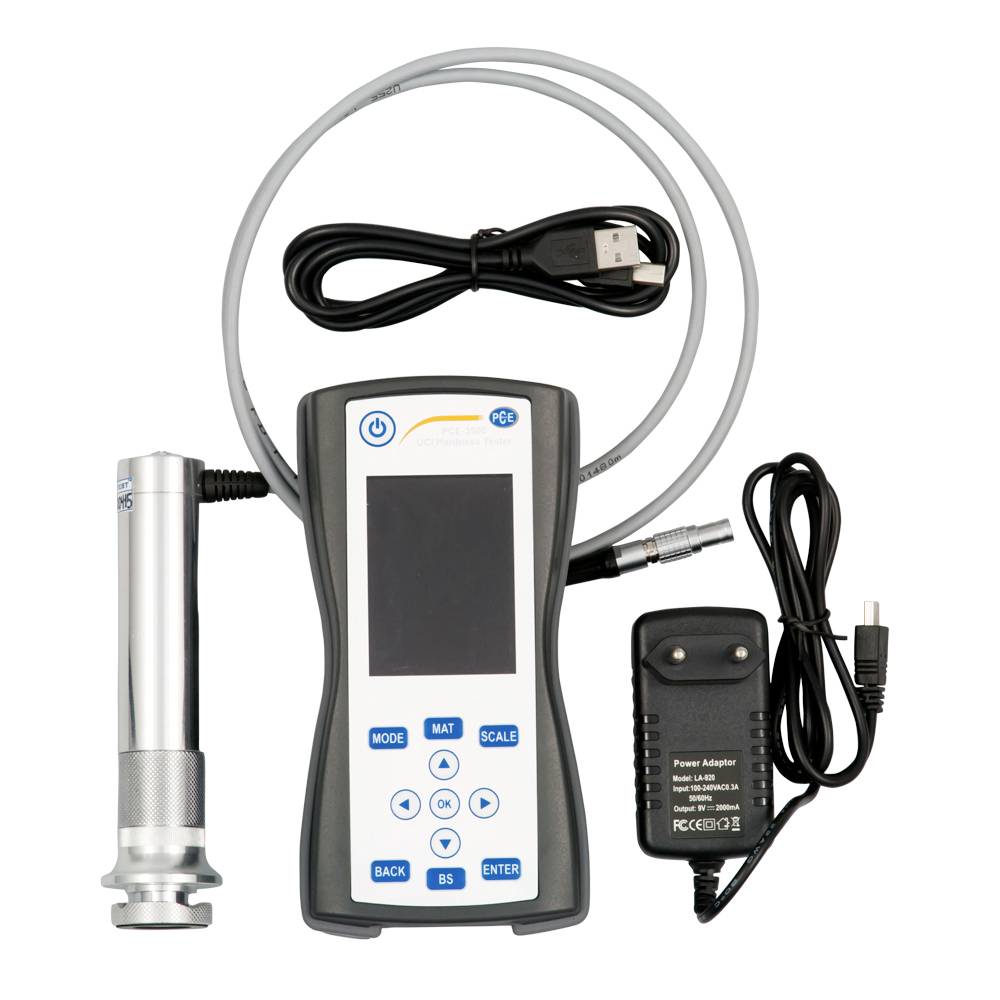

Ingår i leveransen
- 1 x UCI-hårdhetsmätare PCE-3500-10
- 1 x 10 N UCI-sond
- 1 x 2 GB SD-kort
- 1 x USB-kabel
- 1 x PC-programvara
- 3 x R6-batterier 6 V.
- 1 x bruksanvisning
