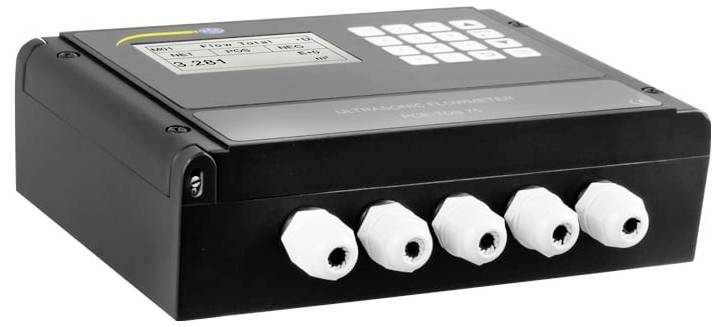

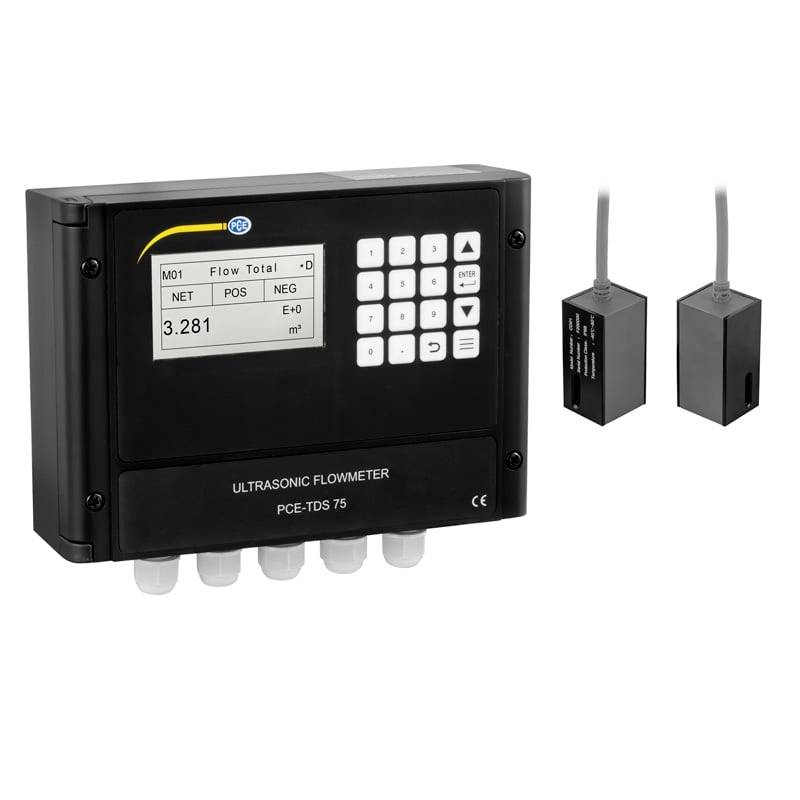

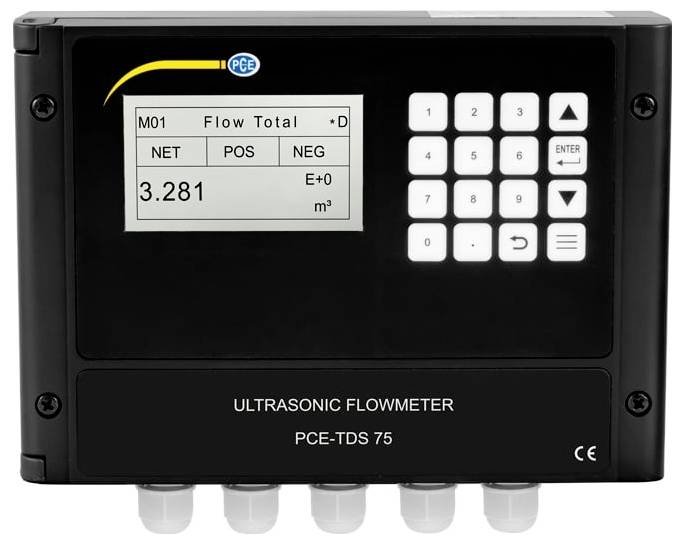

PCE Instruments Flödesmätare PCE-TDS 75 1 st

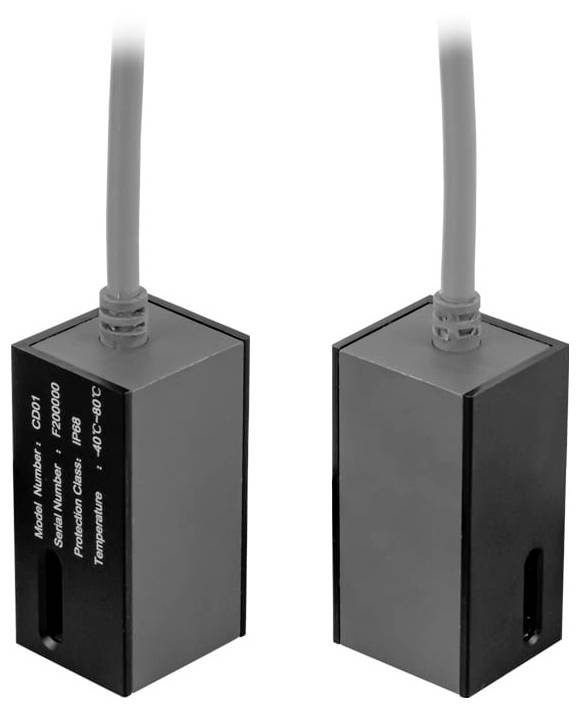

Stationär ultraljudsflödesmätare med olika möjligheter till processuppbindning/mätnoggrannhet 1 % / rördiameter 25 till 1.200 mm / registrerar flödeshastigheten och flödeshastigheten hos en stationär ultraljudsflödesmätare är en kontinuerlig övervakning av flödet av vätskor i rörledningar. En av fördelarna med mätprincipen är att givare med stationärt ultraljud flödesmätare enkelt kan monteras utomhus på rörledningen. För installation behöver rören varken separeras eller anslutas. Detta gör att du kan montera mätsystemet utan tömning av rörledningarna. På grund av den kontaktlösa mätprincipen med stationärt ultraljud flödesmätare kan dessa användas även i områden med höga hygienkrav - till exempel i livsmedelsindustrin. Beroende på lokala förhållanden kan vår stationära flödesmätare mäta antingen med reflektionsmetoden eller med den direkta metoden. För reflexionsmätning, som även kallas V-metod, monteras båda sensorerna på samma sida av rörledningen parallellt med flödesriktningen. En av sensorerna sänder ultraljudsvågor, den andra tar emot de vågor som reflekteras från den motsatta sidan av röret. För den direkta mätningen, som även kallas Z-metoden, fästs däremot sensorerna på motsatta sidor av röret. Vår stationära ultraljudflödesmätare erbjuder många inställnings- och avfrågningsmöjligheter i apparatmenyn. Alla nödvändiga inställningar kan göras direkt på installationsstället via tangentbordet på enheten. Folieknappsatsen har sifferblock för snabb inmatning av siffervärden. Efter anslutningen ska mätpunkterna, såsom rörens diameter, tjocklek och material, först registreras i menyn M10 ”Pipe setings” för att de uppmätta värdena ska kunna omvandlas på ett korrekt sätt. I menyn M14 ”INSTL Spacing” kan sedan det monteringsavstånd för sensorerna som beräknats för den berörda rörledningen avläsas. Efter montering av sensorer kan man sedan i en annan meny läsa av om styrkan och kvaliteten på signalerna är tillräckliga för tillförlitliga mätningar. Om så inte är fallet kan sensorernas placering anpassas eller, om så krävs, en annan mätpunkt väljas. Som stationär ultraljud-flödesmätare har PCE-TDS 75 olika utdatamöjligheter för att överföra mätdata till andra enheter. Via reläutgång och analog utgång med 4 - 20 mA kan andra enheter styras. Pulsutgången (OCT) kan användas för att ge impulser till definierade mängder, till exempel till fjärrräknare för förbruknings- eller flödesövervakning. Mätvärdena kan även föras över direkt via RS 232 eller RS 485-utgången. Över dessa gränssnitt kan vår stationära ultraljudflödesmätare även integreras direkt i processstyrningar. PCE-TDS 75 kan som stationärt ultraljud flödesmätare övervaka fastställda gränsvärden för minimalt och maximalt flöde. Vid underskridning av minimummet eller om maxvärdet överskrids, kan då ett larm utlösas antingen via relä- eller impulsutgången. De kontinuerligt registrerade flödesmängderna lagras i apparaten. Med hjälp av menyn M60 ”Date Totalzer” kan flödet per år hämtas för de senaste 6 åren, varje månad för de senaste 12 månaderna och som dagsumma för de senaste 31 dagarna. Här PCE-TDS 75 som stationärt ultraljud flödesmätare med sin korta karakteristik:

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
