PCE Instruments Akustisk bildkamera Färgdisplay 2 kHz - 100 kHz USB-C, WLAN

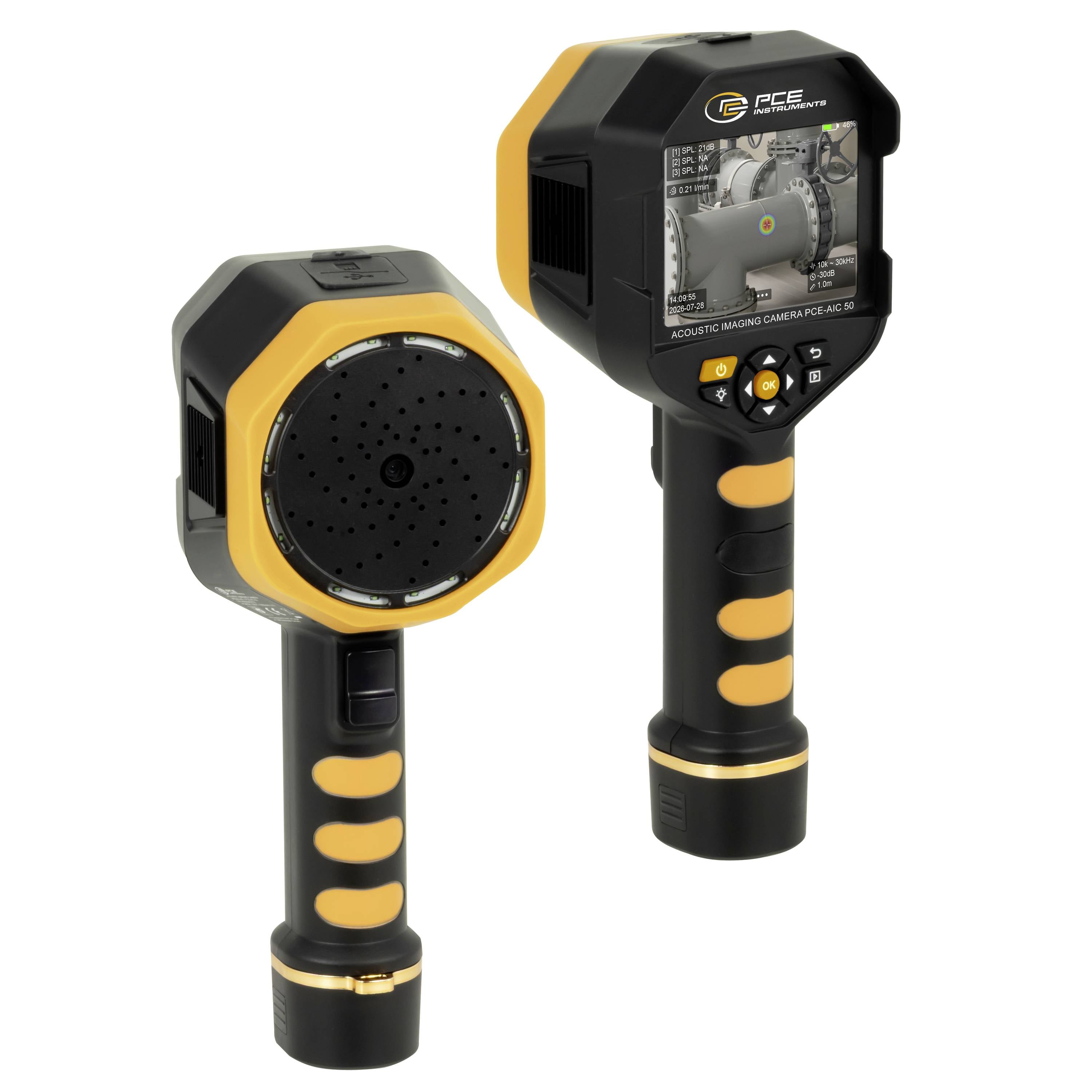

Två vyer av en handhållen akustisk bildkamera, som visar en cirkulär sensor och en skärm med en maskinvara inspektionsbild.

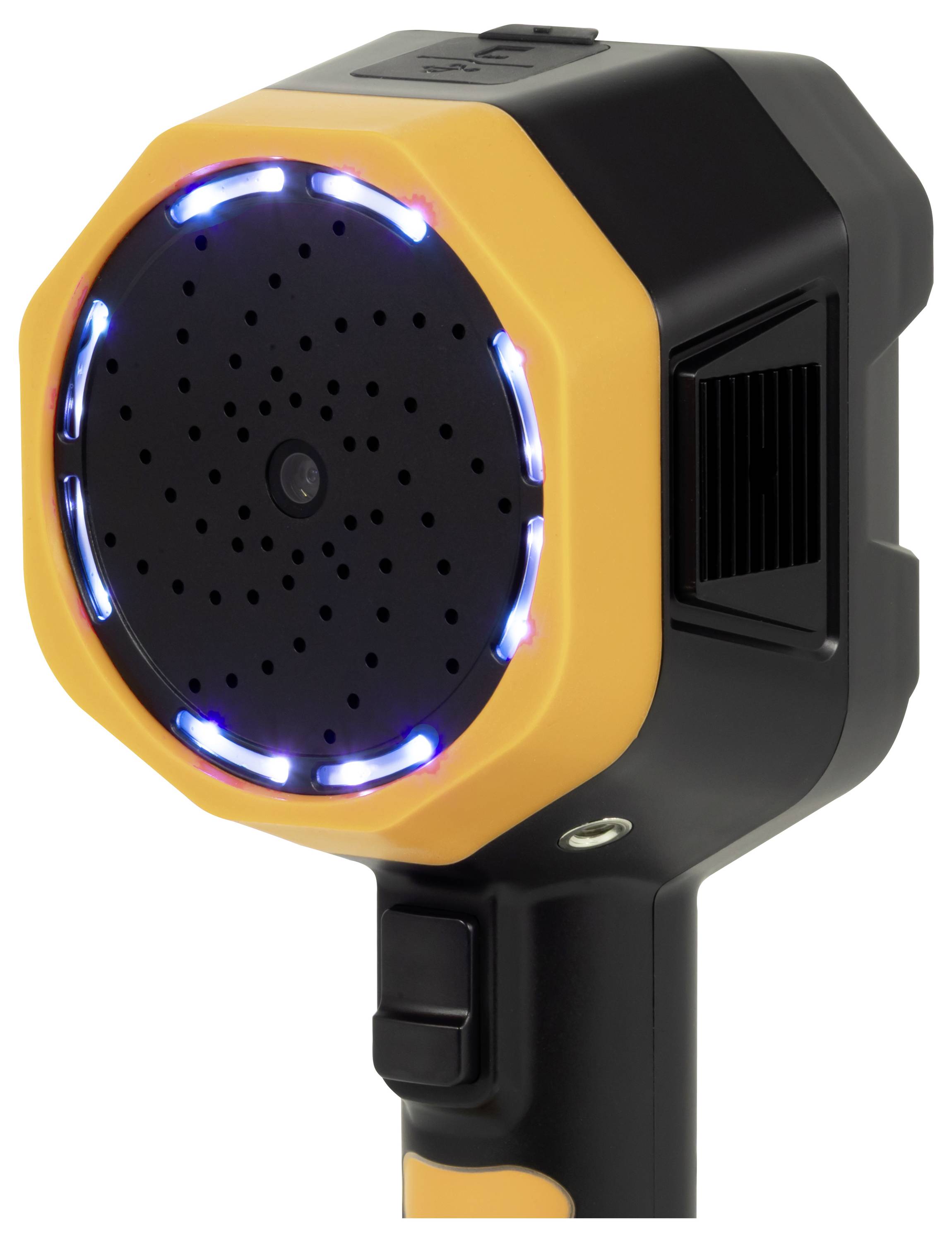

Närbilden på en handhållen enhet med ett cirkulärt högtalar- eller sensoransikte omgivet av blå LED-lampor och ett orange-svart hölje.

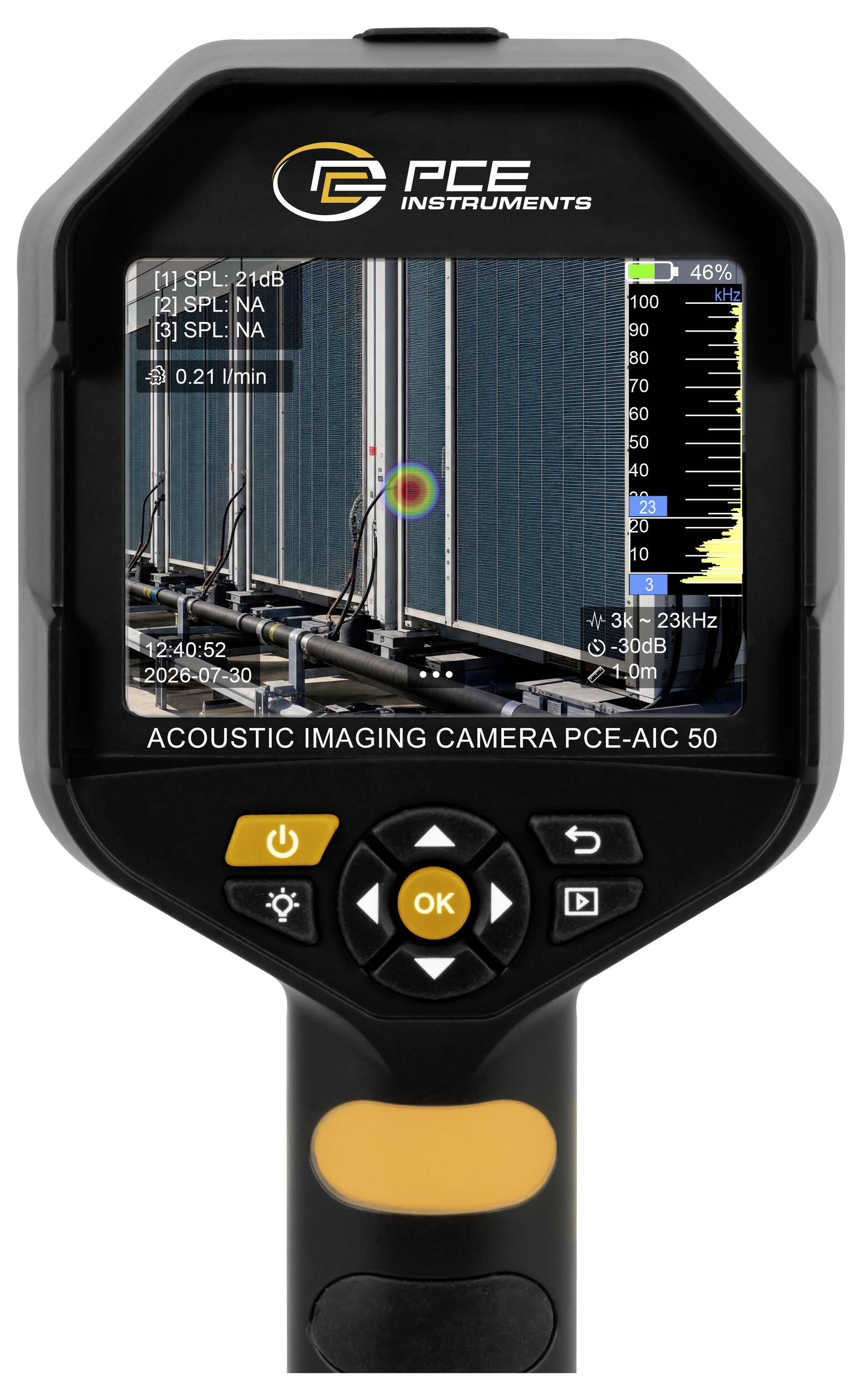

Handhållen ICE-instrumentacousticavbildningskamera som visar en live värmestilkarta med decibelskala och hotspot-detektering på en industriell scen.

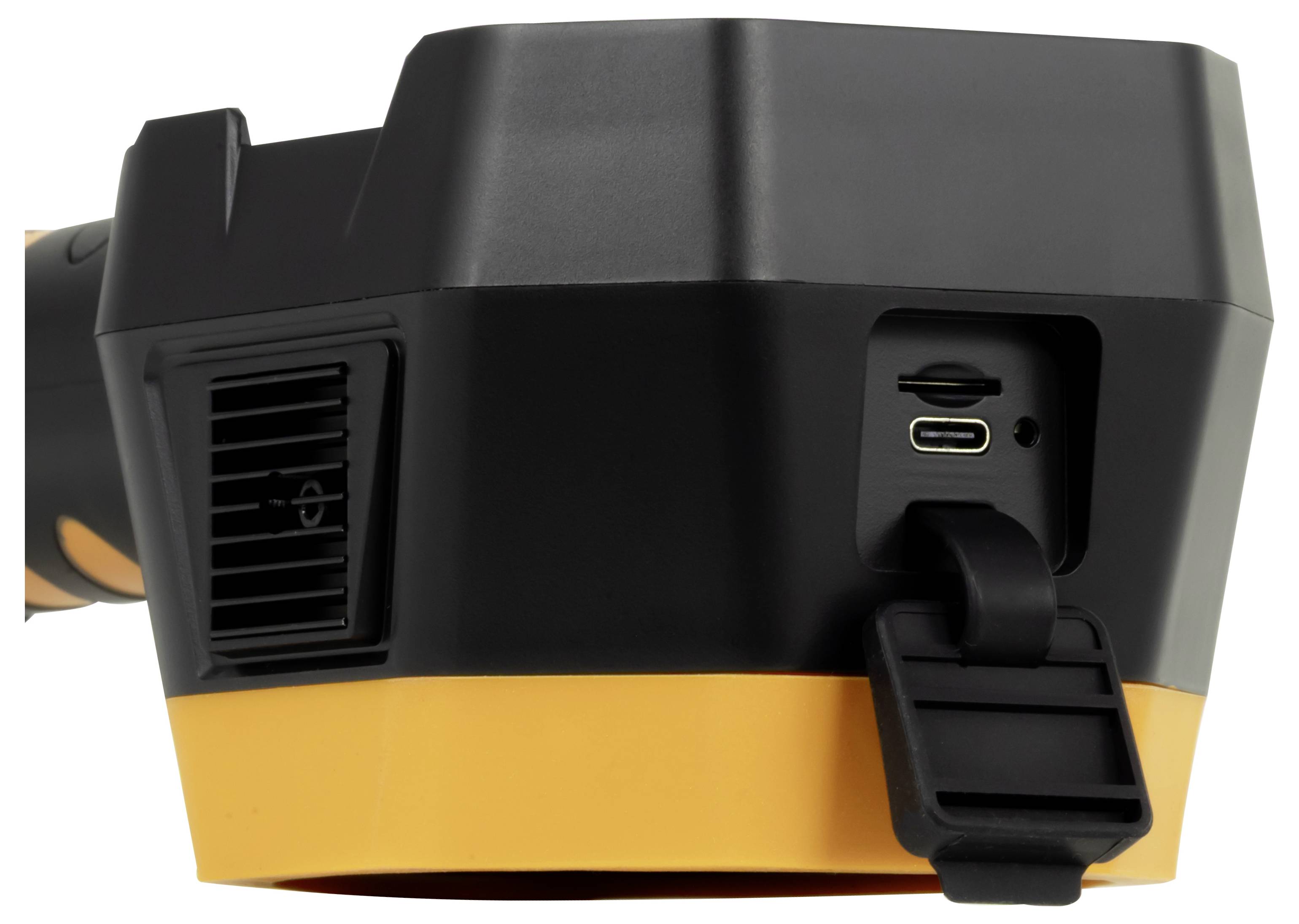

Närbild av en svart och orange handhållen enhet som visar en ventil, USB-C-port och ett gångjärnsförsett lock på sidan.

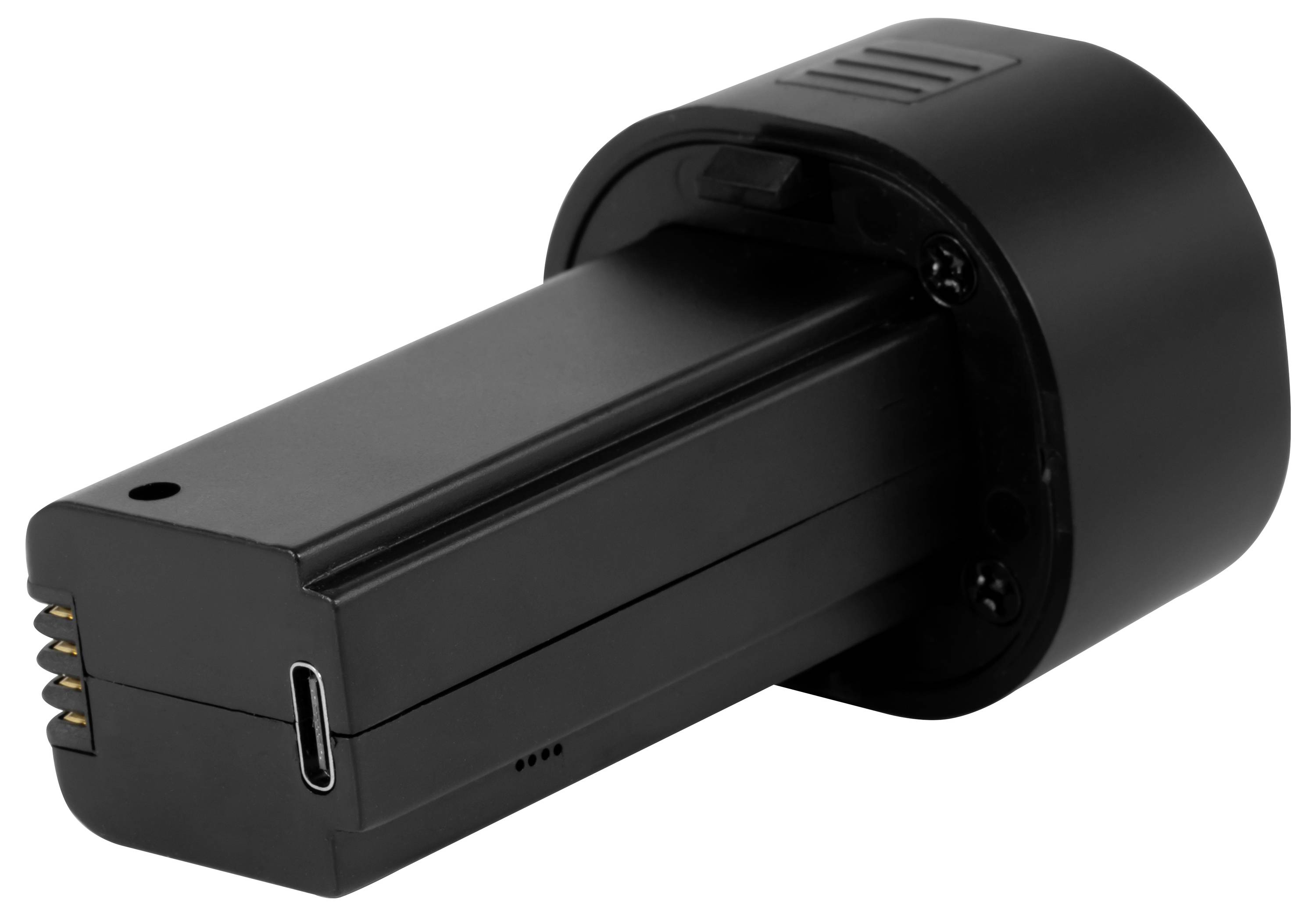

Svart återladdningsbar batteripaket med USB-C-port och exponerade kontaktkontakter, visad mot en vit bakgrund.

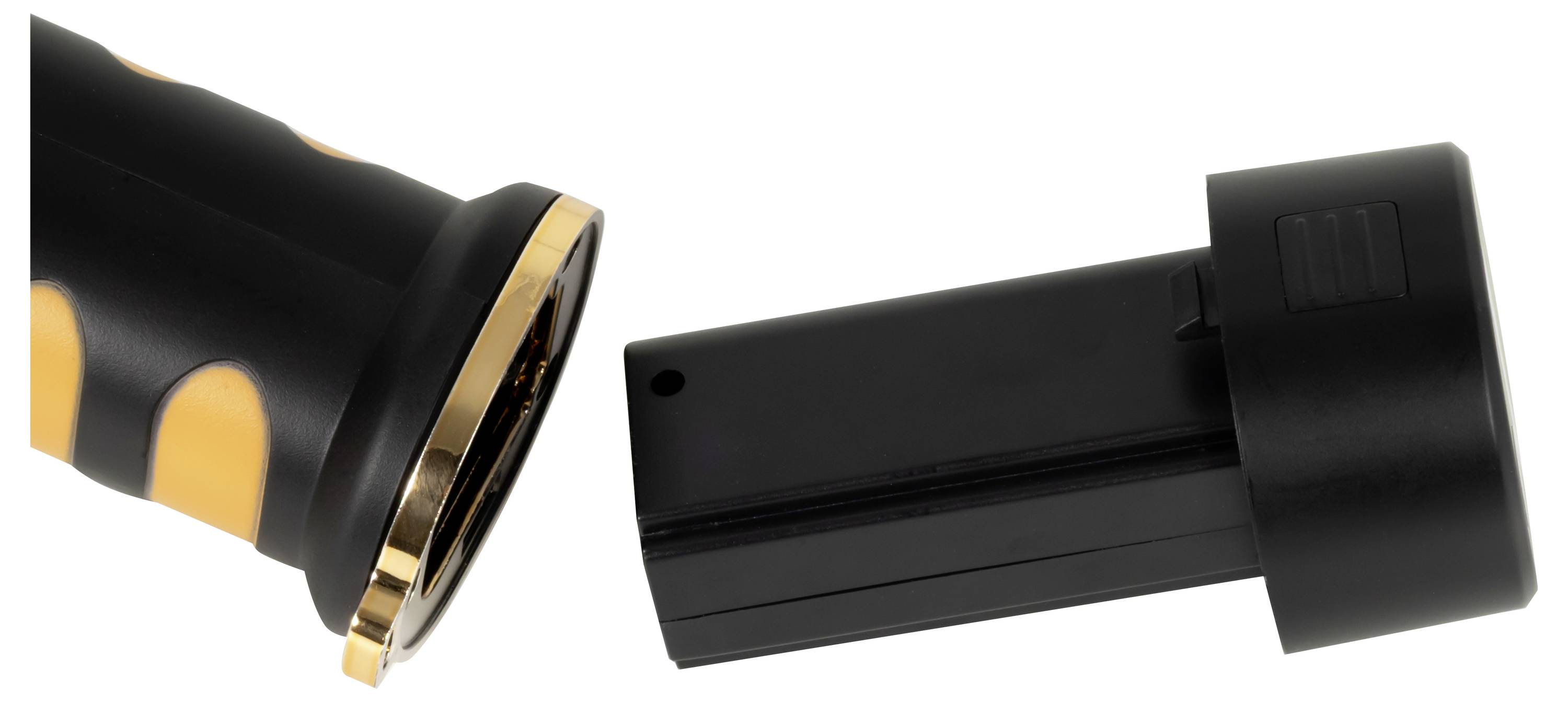

Svart ficklampa med guldaccent-ring och avtagbar svart keps/batterihållare visad i två separerade delar på vit bakgrund

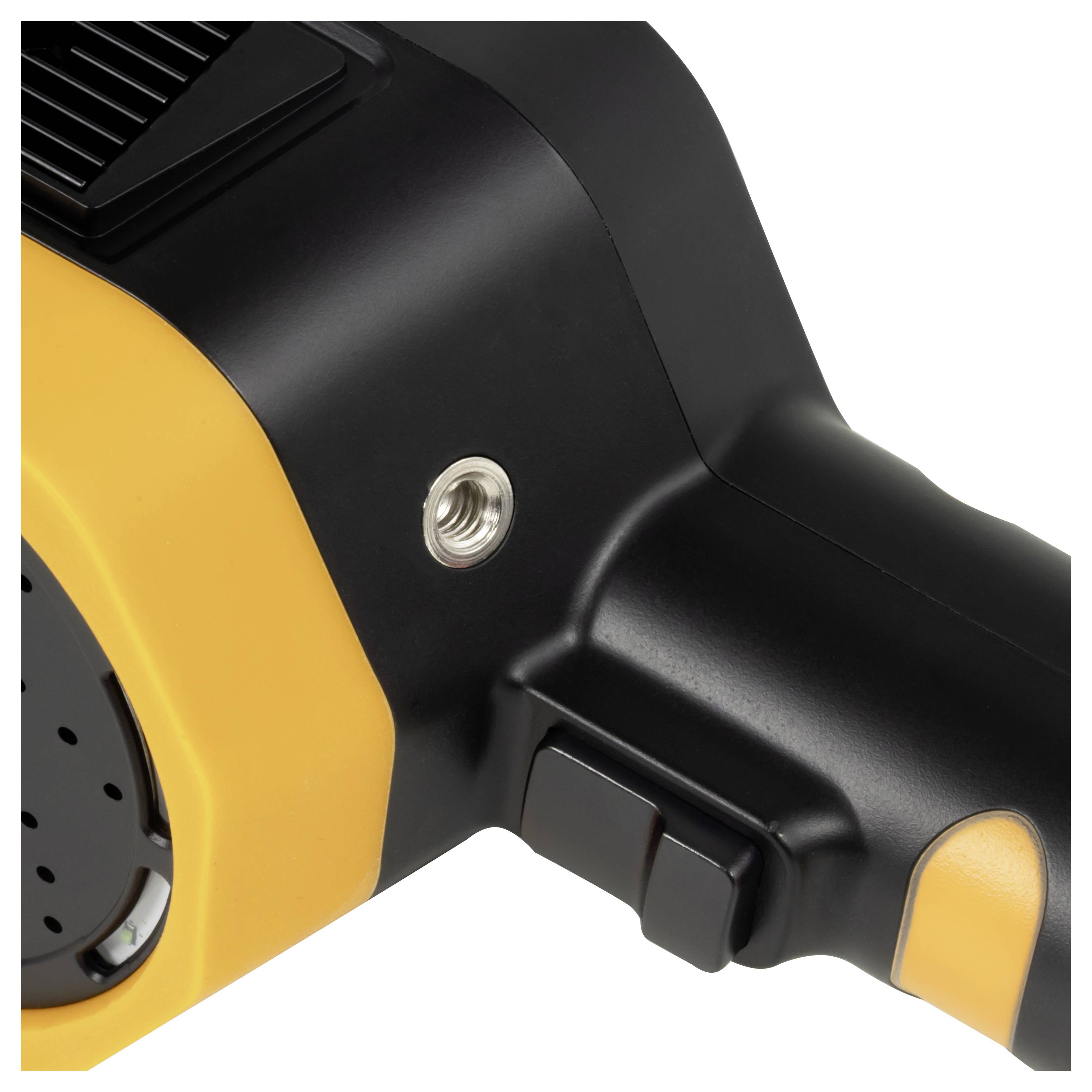

Närbild av en svart-gul handhållen elverktygsshropp, som visar ett gängruvat monteringshål och en avtryckarvägare på en vit bakgrund.

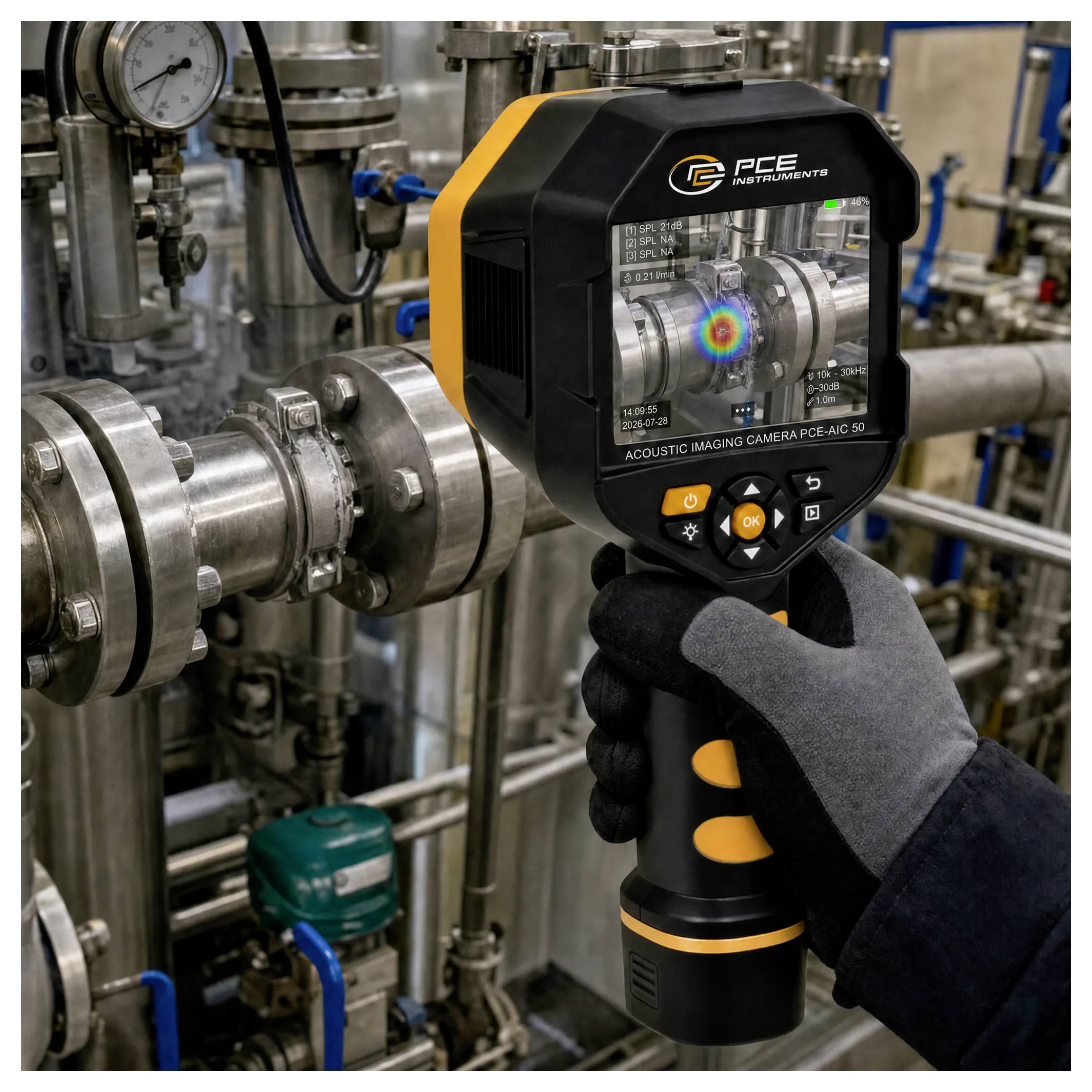

Handhållen PCE-kamera för akustisk bildbehandling inspekterar en rörbricka på en industrianläggning, vilket visar ett värmekarta-liknande läckage eller ljudkälla på anslutningen.

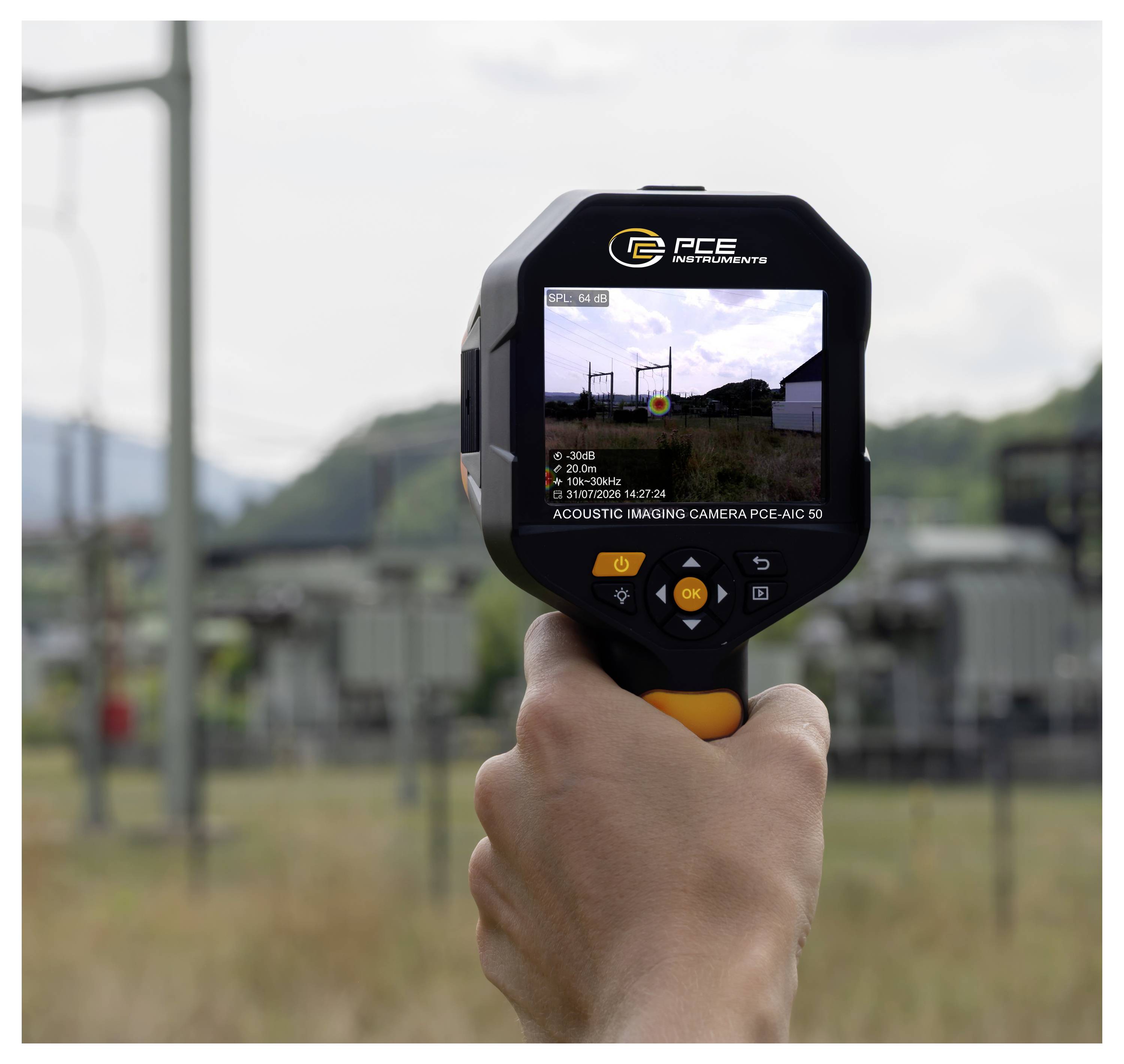

Hand som håller en PCE akustisk bildkamera riktad mot en industrianläggning, med enhetens skärm som visar anläggningen och detektionsmarköringar.

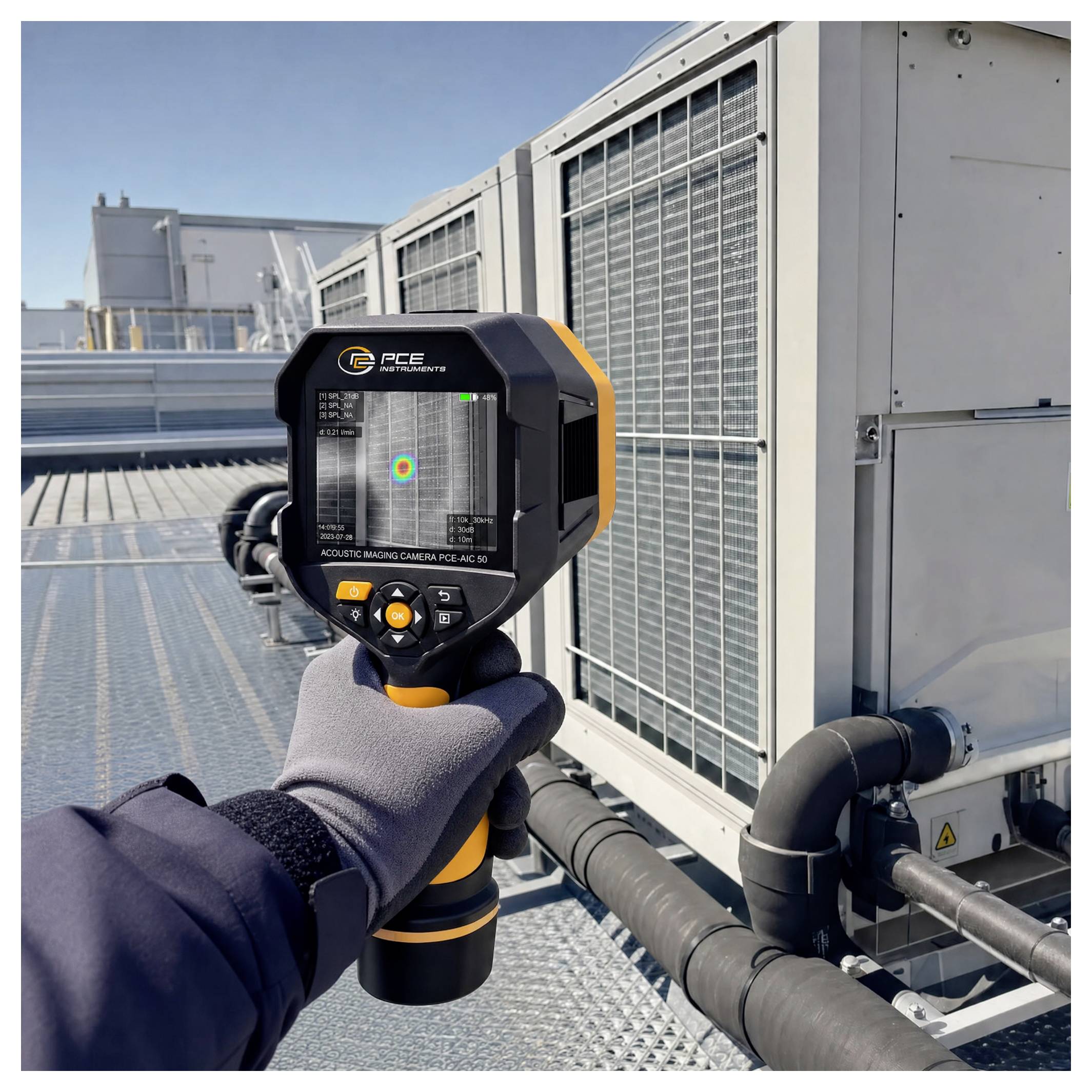

Handhållen PCE-kamera för akustisk avbildning riktad mot takmontering av HVAC-utrustning, som visar detektering av ljudkällor på industriella kanaler och enheter.

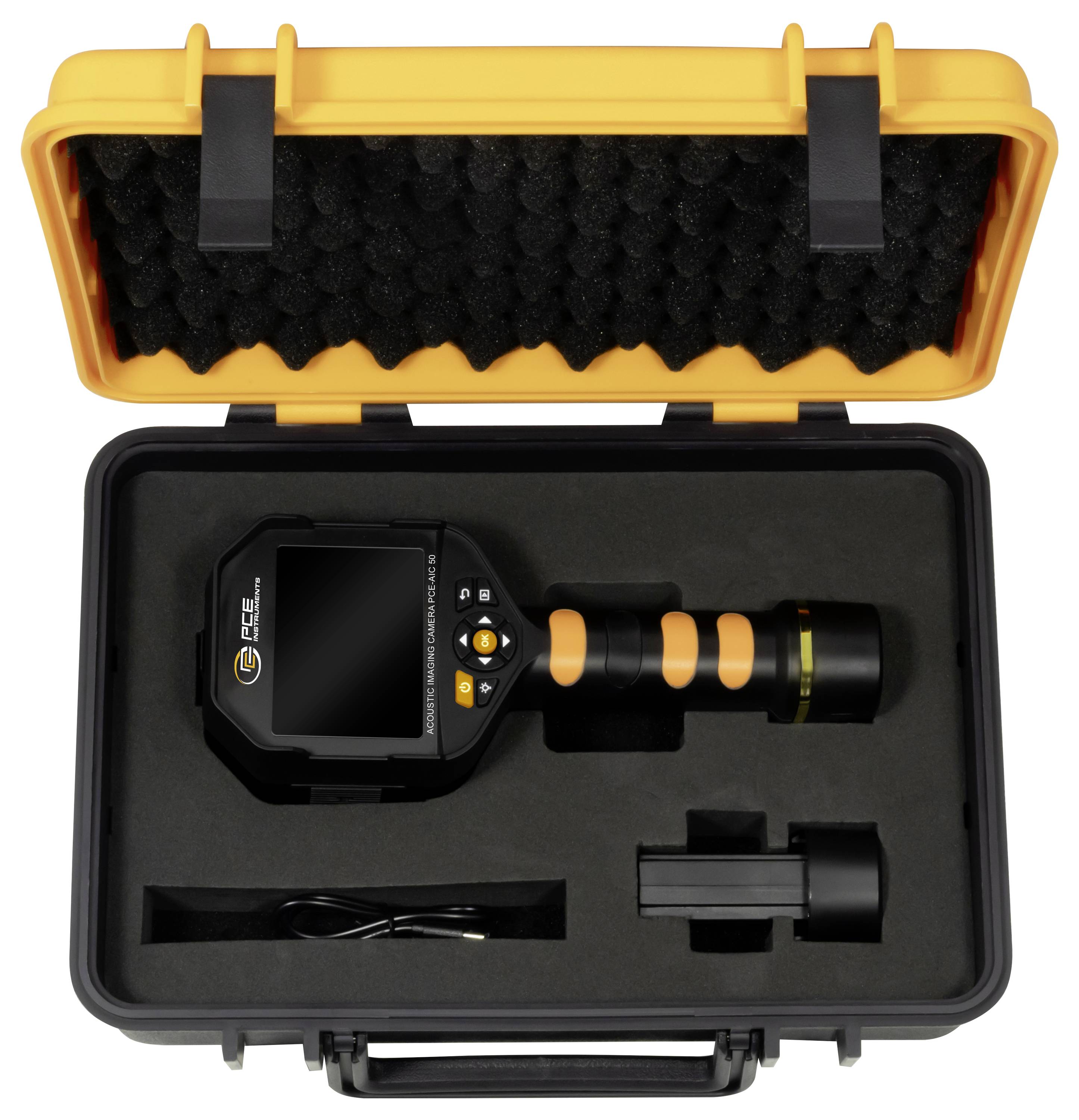

Bärbar inspektionskamera med handhållen display och tillkopplad sondlins lagrad i ett hårdfodralet med skumfoder och tillbehör.

1/11

Datablad (PDF)

Leverans tis. 6 okt.

Antal

Styck

Toal (22 392,00 kr / stycken)

22 392,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Ljudmätare

64-kanals MEMS digitalmikrofon för exakt lokalisering av ljudkälla
Frekvensområde från 2 kHz till 100 kHz för högfrekventa ljudsignaler
Registreringsområde från 0,3 m till 50 m.
Bildhastighet ≥ 25 fps för akustisk bildframställning
Gasutsläpp och bedömning av läckage integrerat
12-megapixel-kamera med 72° synfält och fast brännvidd på 3,9 mm
Minne: TF-kortplats för upp till 512 GB
Trådlös bildöverföring
Stativfäste 1/4 tum

Tekniska specifikationer

Allmänna tekniska uppgifter
Antal mätkanaler 64
Frekvens 2... 100 kHz
Display typ LCD
Skärmstorlek 3,5 tum
Displayuppplösning 640x480
Lagringsmedium: Micro SD-kort
Lagringskapacitet 8 GB
GRÄNSSNITT USB-C, WLAN
Trådlös standard 802.11a, 802.11b, 802.11g, 802.11n, 802.11ac
Sensor hjälpinformation känslighet: -26 ±1 dBFS
Kameraupplösning 640x480
Stativgänga 1/4 tum
Synfält (FOV) 72°±3°
Färgpalett, järnröd, vit het
Sensorer MEMS-mikrofon
Pixelstorlek 12 µm
Bildfrekvens 25 fps
Brännvidd fast 3,9 mm
Registreringsområde: 0.3... 50 m
Menyspråk tyska, engelska (GB), engelska (US), spanska, kinesiska, ryska, franska, italienska, thailändska, polska, tjeckiska, turkiska, koreanska, finska, japanska, på svenska, Babasa
Skyddsklass (enhet) IP52
SPÄNNINGSFÖRSÖRJNING 5 VDC (USB-C)
Batteri/batteri 2 x 3,7 V batteripaket, litiumjonbatteri
Kapacitet 5000 mAh
Prestanda: 18,25 Wh
Driftsförhållanden: -20 55 °C , 10... 95 % r. F.
Lagringsförhållanden -30 65 °C , 10... 95 % r. F.
Mått ( L x B x H) 245 x 95 x 80 mm
Vikt 425 g

Typ av produkt: Akustisk bildkamera

Mätfunktioner: Ljudnivå

: (ej certifierad kalibrering)

Mått.: (L x B x H) 245 x 95 x 80 mm

Visning: LCD

Frekvens (max.): 100 kHz

Frekvens min.: 2 kHz

Frekvens: 2 kHz - 100 kHz

Vikt: 425 g

Bredd: 95 mm

Höjd: 80 mm

Längd: 245 mm

Egenskaper: Färgdisplay

Gränssnitt: USB-C
WLAN

UKCA: Ja

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 3811971 PCE Instruments Akustisk bildkamera Färgdisplay 2 kHz - 100 kHz USB-C, WLAN

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3811971 PCE Instruments Akustisk bildkamera Färgdisplay 2 kHz - 100 kHz USB-C, WLAN

Beskrivning

Den akustiska kameran är ett kraftfullt mätsystem för snabb och tillförlitlig lokalisering av ljudkällor samt för identifiering av tryckluft-, gas- och vakuumläckor. Tack vare modern MEMS-mikrofonteknik, högupplöst bildbehandling och intelligent analysprogramvara, ger akustik-kameran en exakt akustisk visualisering även i krävande industrimiljöer.

Utrustad med en 64-kanals digitalmikrofon, registrerar den akustiska kameran ljudsignaler i frekvensområdet från 2 kHz till 100 kHz. På så sätt kan både hörbara och högfrekventa ljud lokaliseras exakt. Registreringsområde från 0,3 till 50 meter möjliggör flexibla insatser - från närzonanalys till undersökning av större anläggningar.

För en detaljerad visuell dokumentation har den akustiska kameran en inbyggd 12-megapixelkamera med ett synfält på 72° och en fast brännvidd på 3,9 mm. En bildhastighet på minst 25 bilder/s kombinerar akustisk och optisk information i flytande form, så att ljudkällor kan visas synligt i realtid.

Förutom den exakta lokalisering av ljudkällor erbjuder apparaten en integrerad beräkning av utsläpp och läckage. Olika bildmodeller, däribland särskilt specifikt mål, flermål- och akustisk holografi, möjliggör optimal anpassning till olika mätuppgifter. Analysrapporter kan skapas och sparas direkt på enheten, vilket avsevärt förenklar dokumentationen.

Det inbyggda 8 GB-GB-minnet kan via en TF-kortplats utökas till 512 GB. GB Dessutom stöder systemet WLAN med IEEE 802.11a/b/g/n/AC i 2,4- och 5 GHz-band för bekväm dataöverföring. Med 1/4-tums stativgänga kan akustik-kameran säkert monteras på ett stativ och är därför även lämplig för längre mätserier.

Akustikkameran lämpar sig ideal för förebyggande underhåll, industriella inspektioner och tillståndsövervakning av maskiner och anläggningar. Typiska användningsområden är lokalisering av trycklufts-, gas- och vakuumläckor, identifiering av delurladdningar i elektriska anläggningar, felsökning av mekaniska komponenter samt analys av bullerkällor i produktion, energiförsörjning, byggnadsteknik och forskning. Genom en snabb visualisering av ljud kan underhållsbehov minskas, energiförluster minimeras och driftstopp undvikas.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
