Panasonic JJM2W12 Bil-reläer 12 V/DC 12 A 2 NO | Conrad Electronic | Conrad SE

Conrad
För att söka efter produkten anger du ett sökord, ett artikelnummer, ett EAN-nummer eller SKU-nummer.
Mitt konto

Logga in, registrera dig
Varukorgen

Aktuella kampanjer » Aktuella kampanjer »
Om Conrad

Egna varumärken
Tjänster

Utvalda tjänster
Inköp

Allt för dina inköp

Ett svart, rektangulärt relä med påskriften '50221 2122' och 'JJM1-12V ALJM131'. Det har flera metallstift på undersidan.

Ett svart, rektangulärt relä med påskriften '50221 2122' och 'JJM1-12V ALJM131'. Det har flera metallstift på undersidan.

Grafen visar en böjd kurva med flera markerade punkter. Numeriska värden visas för varje punkt.

Teknisk ritning av en rektangulär komponent med kvadratiska hörn, flera hål och dimensioner i millimeter.

Teknisk ritning av en elektrisk komponent med mått i millimeter. Ovan: Front- och sidovy. Nedan: Vy uppifrån.

Kopplingsschema för ett relä med spole ('SPOLE'), en gemensam kontakt ('COM') och två omkopplingsbara anslutningar ('N.O.' = Normalt öppen).

1/5

Liknande avbildning

Typ av produkt

Bil-reläer

Nominell spänning spole

12 V/DC

Kontakttyp

2 NO

Anslutning

Krets

Växelspänning (max.)

14 V/DC

Datablad (PDF)

Panasonic

Snabb leverans tis 13 okt.

81 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (52,00 kr / stycken)

52,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Tillslagsström: 40 A
Brytström (min.): (vid 12 V/DC) 1 A
Spoleffekt: 1000 mW

Typ av produkt: Bil-reläer

Typ: JJM2W12

funktioner: utan monteringsfäste

Nominell spänning spole: 12 V/DC

Kontakttyp: 2 NO

Kontaktmaterial: Silverlegering

Anslutning: Krets

Växelspänning (max.): 14 V/DC

Växelström (max): 12 A

Brytström slutande kontakt (max.): 12 A

Motstånd (spole): 144 Ω

Mekanisk livslängd: 1 x 10⁷

Min. temperatur: -40 °C

Max. temperatur: +85 °C

Bredd: 12 mm

Höjd: 15.5 mm

Längd: 13.9 mm

Mått.: (L x B x H) 13.9 x 12 x 15.5 mm

Typ: JJM2W12

Dokument & nedladdningar

Datablad

Datablad 504976 Panasonic JJM2W12 Bil-reläer 12 V/DC 12 A 2 NO

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 504976 Panasonic JJM2W12 Bil-reläer 12 V/DC 12 A 2 NO

Beskrivning

Litet dubbelkontakt-bilrelä med hög tillslagsström i slutet hölje. Användning: Komfortelektronik, larmapplikation för bilen.

Tips

Uppgifterna om brytström gäller den maximala kopplingsströmmen. Ytterligare specifikationer finns i den omfattande dokumentationen som finns tillgänglig för gratis nedladdning.

Beskrivning

Litet dubbelkontakt-bilrelä med hög tillslagsström i slutet hölje. Användning: Komfortelektronik, larmapplikation för bilen.

Tips

Uppgifterna om brytström gäller den maximala kopplingsströmmen. Ytterligare specifikationer finns i den omfattande dokumentationen som finns tillgänglig för gratis nedladdning.

Vilken typ av Kfz-Relä letar du efter?

Bil-relä 12V

Fler intressanta produkter

(^*Alla priser är exkl. moms.)

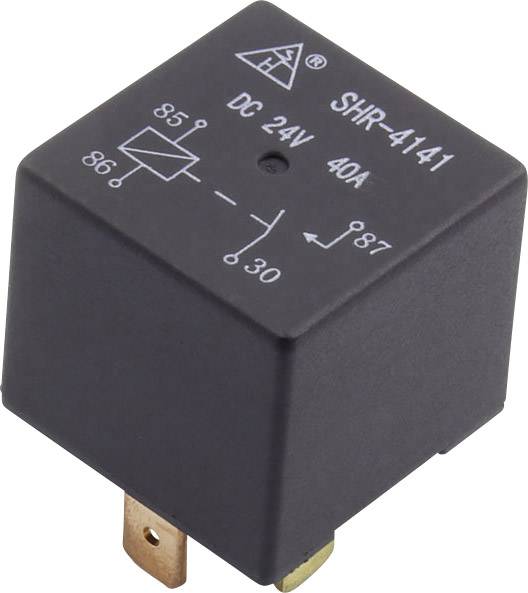

TRU COMPONENTS SHR-4141A SHR-12VDC-F-A 4pin Bil-reläer 12 V/DC 40 A 1 NO

TRU COMPONENTS SHR-4141A SHR-12VDC-F-A 4pin Bil-reläer 12 V/DC 40 A 1 NO

Conrad Electronic

27,12 kr^*

Zettler Electronics AZ979-1A-24D Bil-reläer 24 V/DC 80 A 1 NO

Zettler Electronics AZ979-1A-24D Bil-reläer 24 V/DC 80 A 1 NO

Conrad Electronic

79,20 kr^*

Zettler Electronics AZ983-1A-12D Bil-reläer 12 V/DC 80 A 1 NO

Zettler Electronics AZ983-1A-12D Bil-reläer 12 V/DC 80 A 1 NO

Conrad Electronic

71,20 kr^*

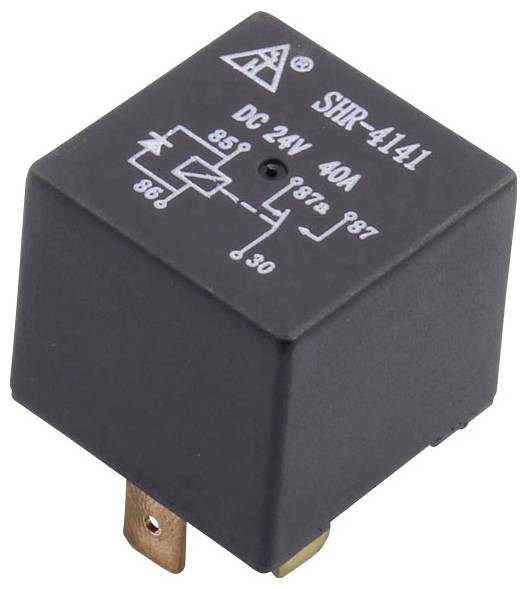

TRU COMPONENTS SHR-4141 SHR-12VDC-F-C 5pin Bil-reläer 12 V/DC 40 A 1 switch

TRU COMPONENTS SHR-4141 SHR-12VDC-F-C 5pin Bil-reläer 12 V/DC 40 A 1 switch

Conrad Electronic

30,32 kr^*

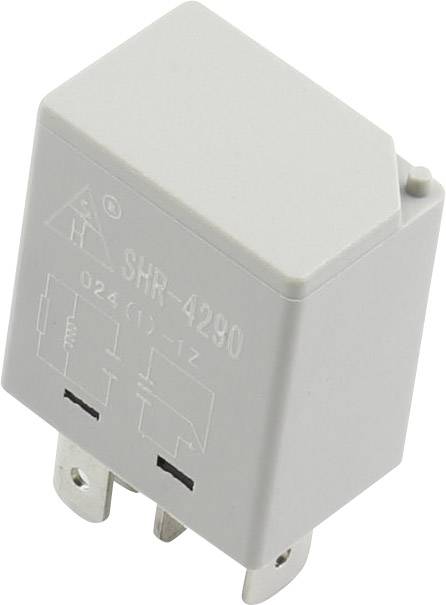

TRU COMPONENTS SHR-4290 SHR-24VDC-F-A 5pin Bil-reläer 24 V/DC 30 A 1 NO

TRU COMPONENTS SHR-4290 SHR-24VDC-F-A 5pin Bil-reläer 24 V/DC 30 A 1 NO

Conrad Electronic

32,72 kr^*

-54%

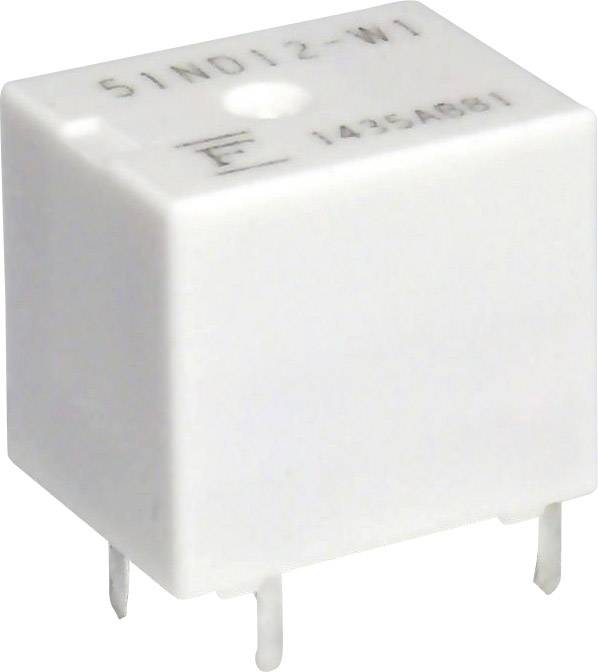

Fujitsu FBR51ND12-W1 Bil-reläer 12 V/DC 25 A 1 switch

Fujitsu FBR51ND12-W1 Bil-reläer 12 V/DC 25 A 1 switch

Conrad Electronic

31,12 kr

14,32 kr^*

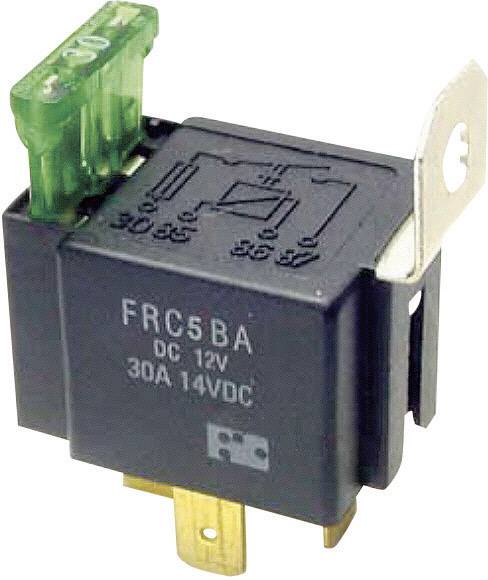

FiC FRC5BA-DC12V Bil-reläer 12 V/DC 30 A 1 NO

FiC FRC5BA-DC12V Bil-reläer 12 V/DC 30 A 1 NO

Conrad Electronic

55,20 kr^*

Zettler Electronics AZ979-1A-12D Bil-reläer 12 V/DC 80 A 1 NO

Zettler Electronics AZ979-1A-12D Bil-reläer 12 V/DC 80 A 1 NO

Conrad Electronic

71,20 kr^*

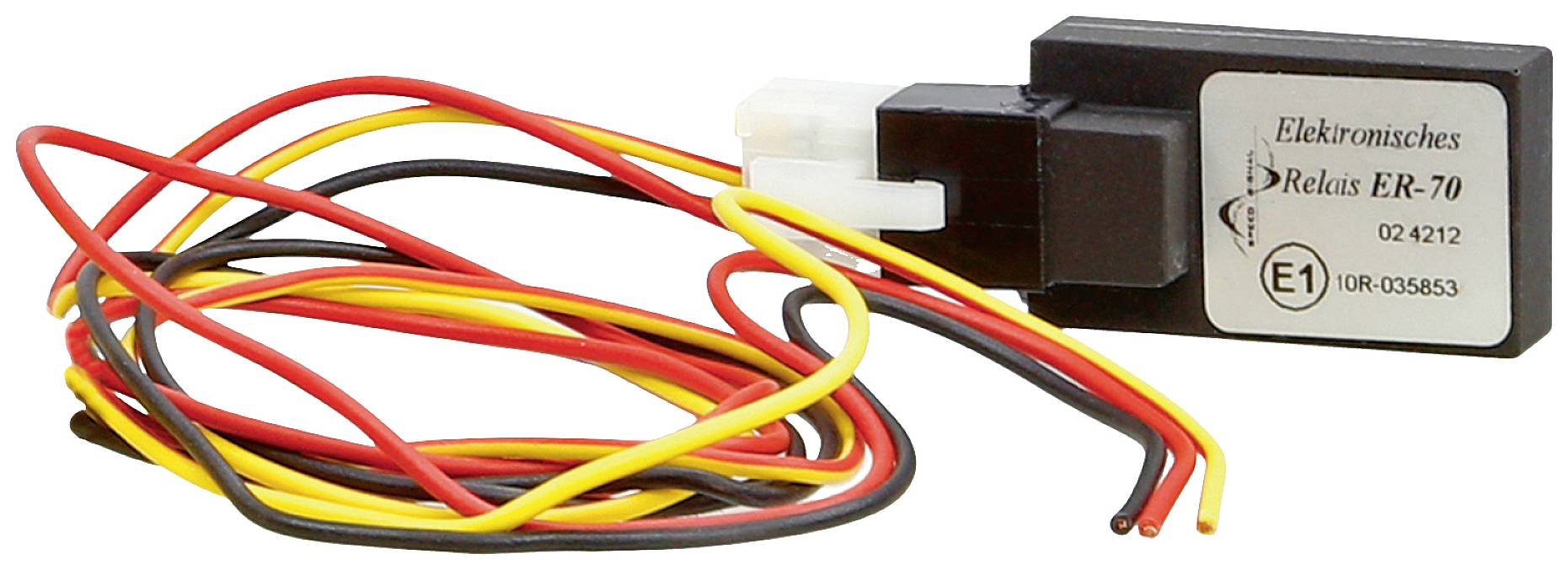

ACV can-er70 Bil-reläer 12 V/DC, 24 V/DC 7.50 A 1 NO

ACV can-er70 Bil-reläer 12 V/DC, 24 V/DC 7.50 A 1 NO

Conrad Electronic

367,20 kr^*

HKE 4133-S-DC12V-C Bil-reläer 12 V/DC 35 A 1 switch

HKE 4133-S-DC12V-C Bil-reläer 12 V/DC 35 A 1 switch

Conrad Electronic

33,52 kr^*

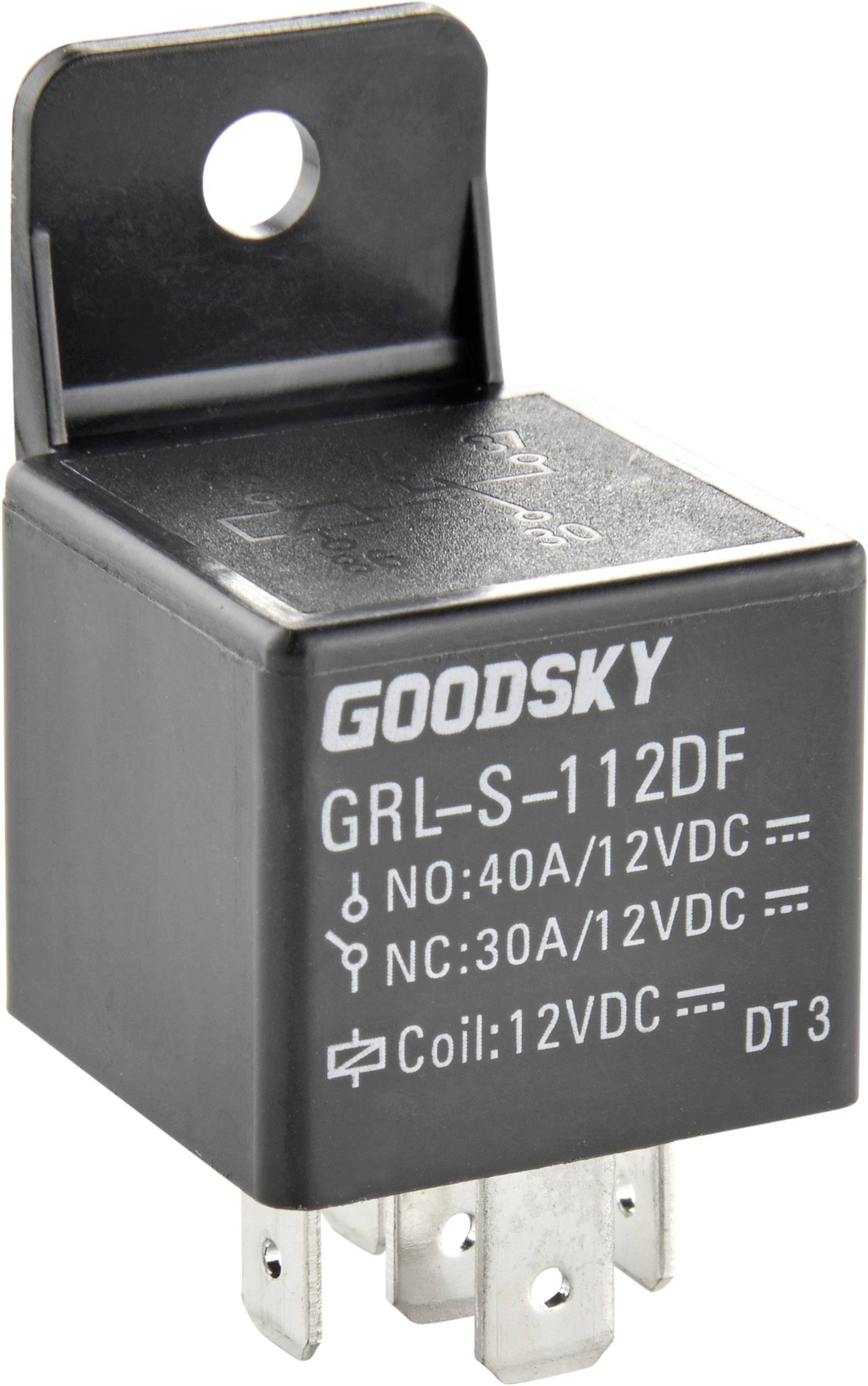

GoodSky GRL-S-112DF Bil-reläer 12 V/DC 40 A 1 switch

GoodSky GRL-S-112DF Bil-reläer 12 V/DC 40 A 1 switch

Conrad Electronic

63,20 kr^*

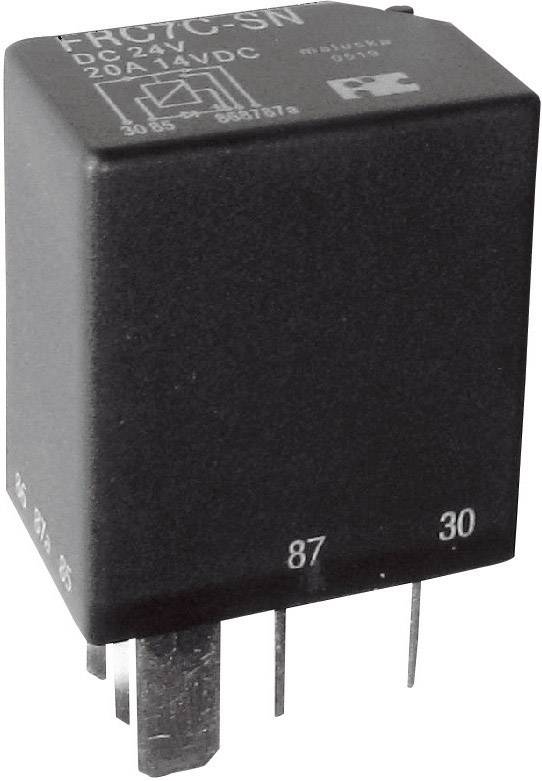

FiC FRC7C-S-DC12V Bil-reläer 12 V/DC 25 A 1 switch

FiC FRC7C-S-DC12V Bil-reläer 12 V/DC 25 A 1 switch

Conrad Electronic

55,20 kr^*

Panasonic CB112 Bil-reläer 12 V/DC 40 A 1 switch

Panasonic CB112 Bil-reläer 12 V/DC 40 A 1 switch

Conrad Electronic

87,20 kr^*

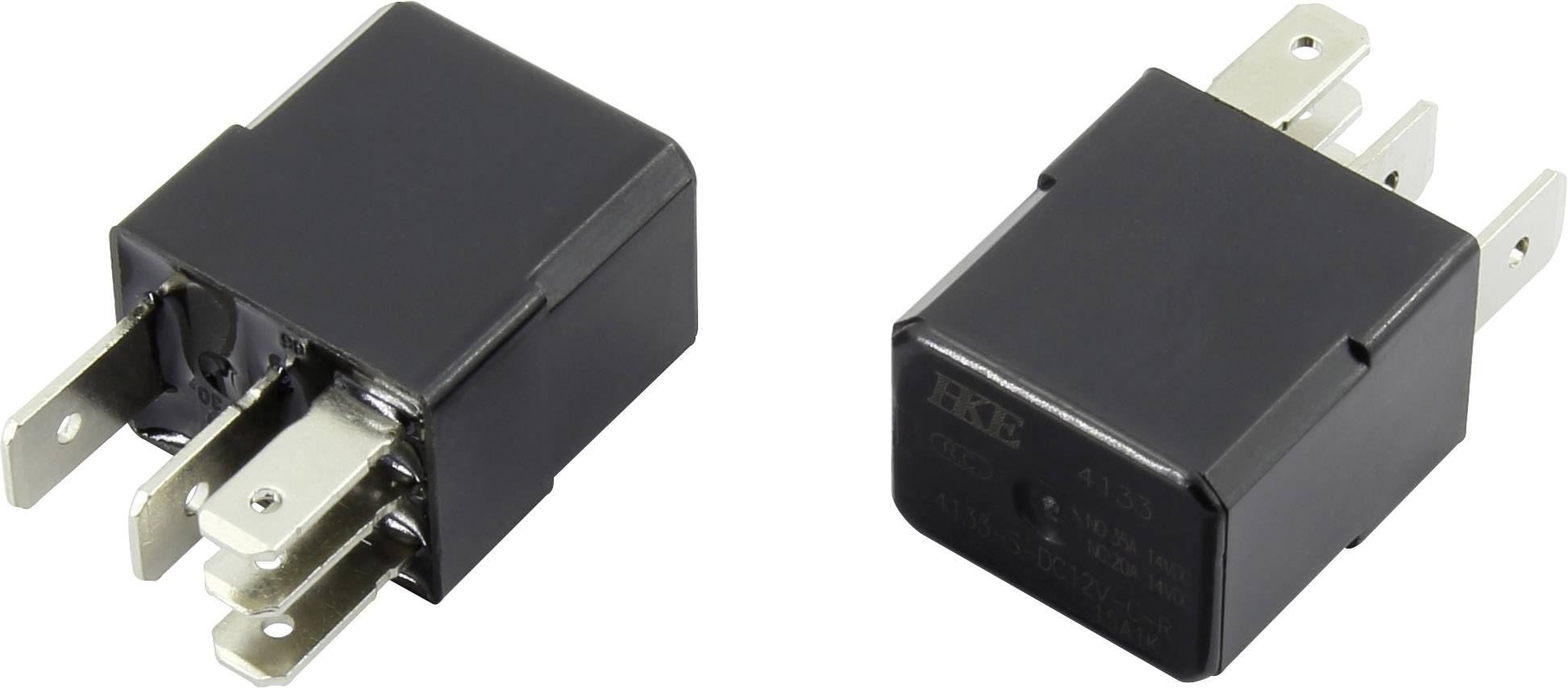

HKE 4133-S-DC12V-C-R Bil-reläer 12 V/DC 35 A 1 switch

HKE 4133-S-DC12V-C-R Bil-reläer 12 V/DC 35 A 1 switch

Conrad Electronic

33,52 kr^*

Zettler Electronics AZ979-1C-12D Bil-reläer 12 V/DC 60 A 1 switch

Zettler Electronics AZ979-1C-12D Bil-reläer 12 V/DC 60 A 1 switch

Conrad Electronic

79,20 kr^*

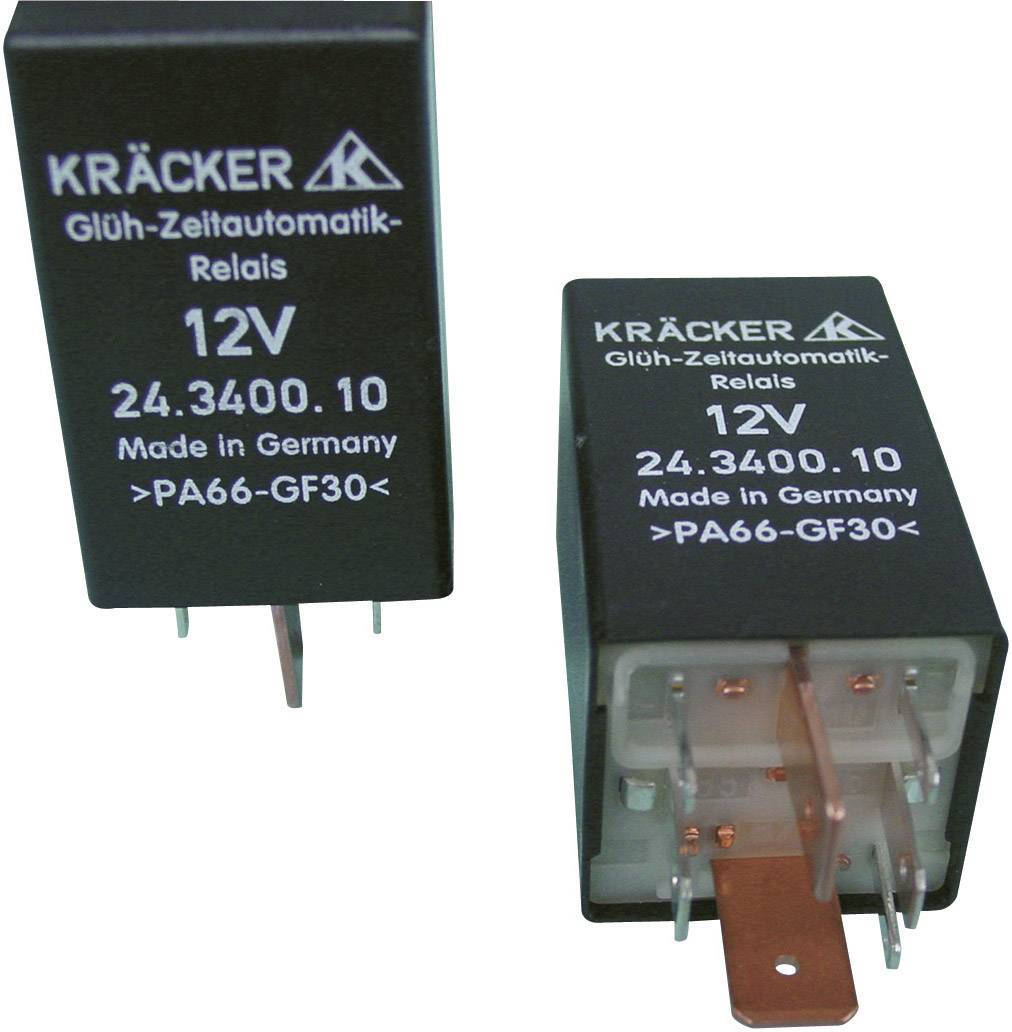

Kräcker 24.3400.10 Bil-reläer 12 V/DC 40 A 1 NO

Kräcker 24.3400.10 Bil-reläer 12 V/DC 40 A 1 NO

Conrad Electronic

223,20 kr^*

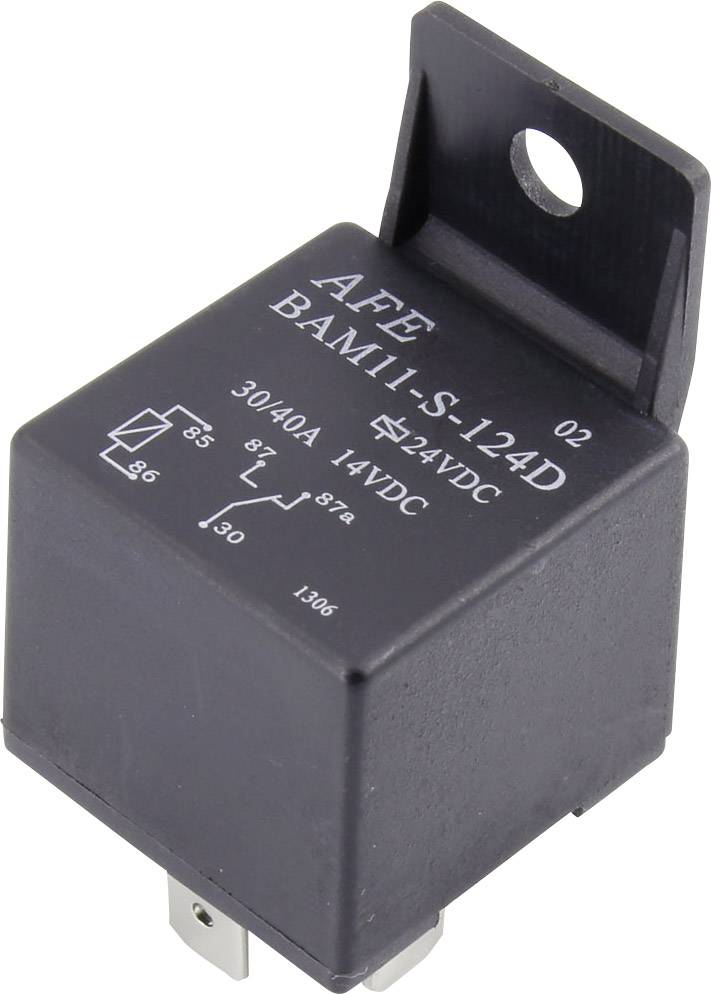

AFE BAM11-S-112D Bil-reläer 12 V/DC 30 A 1 switch

AFE BAM11-S-112D Bil-reläer 12 V/DC 30 A 1 switch

Conrad Electronic

36,72 kr^*

HKE 4133-S-DC24V-C-R Bil-reläer 24 V/DC 20 A 1 switch

HKE 4133-S-DC24V-C-R Bil-reläer 24 V/DC 20 A 1 switch

Conrad Electronic

25,52 kr^*

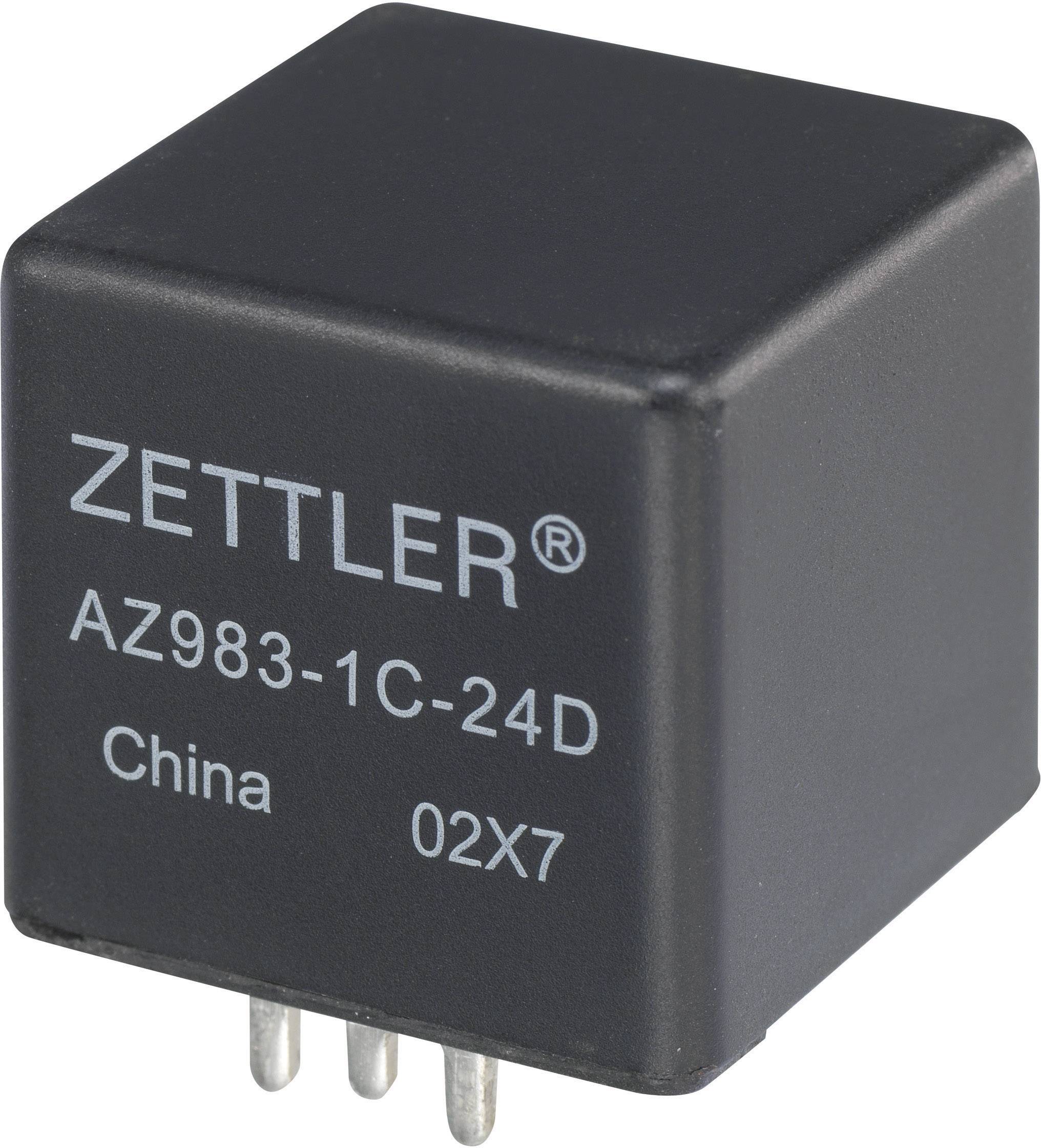

Zettler Electronics AZ983-1A-24D Bil-reläer 24 V/DC 80 A 1 NO

Zettler Electronics AZ983-1A-24D Bil-reläer 24 V/DC 80 A 1 NO

Conrad Electronic

63,20 kr^*

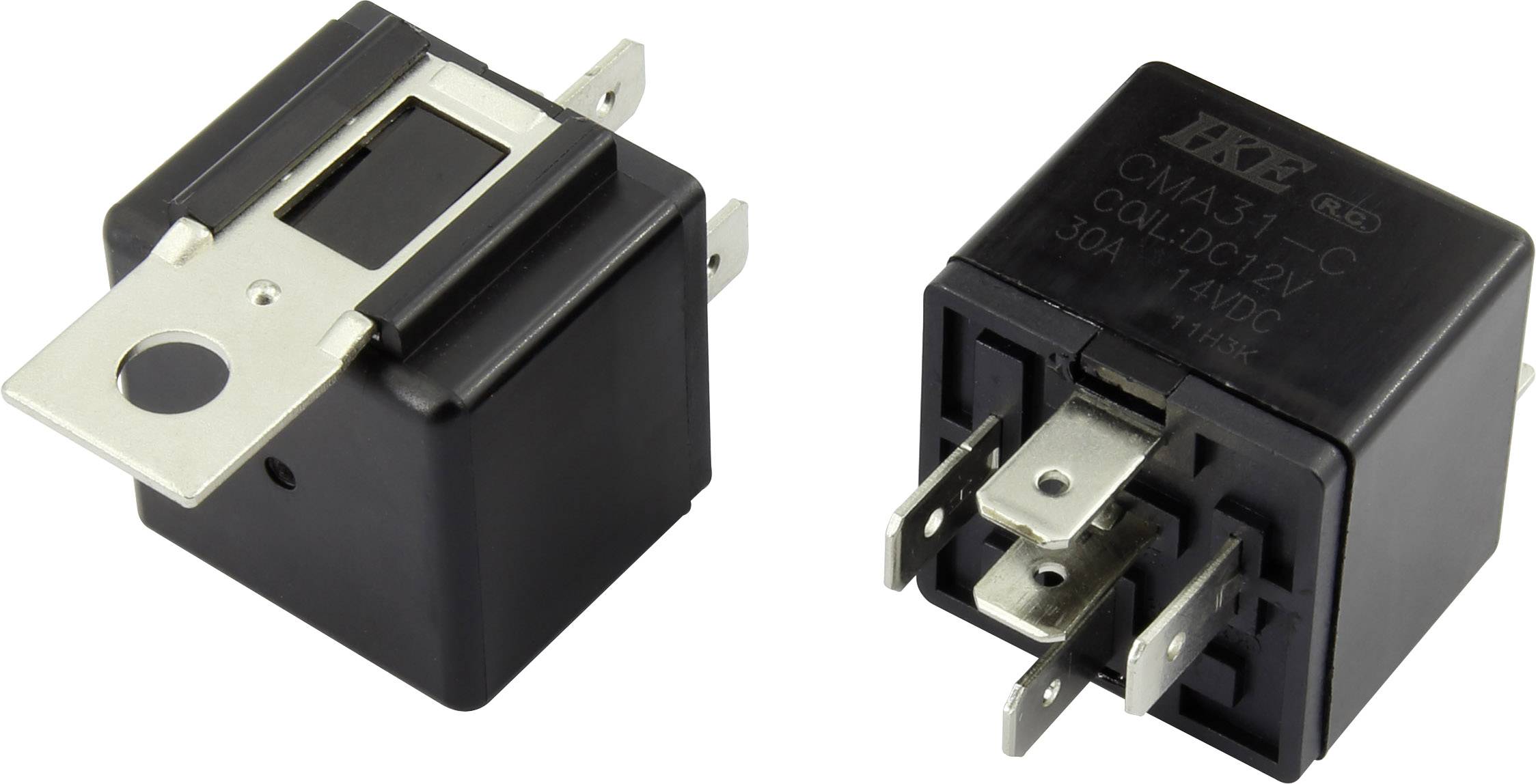

HKE CMA31-DC12V-C Bil-reläer 12 V/DC 30 A 1 switch

HKE CMA31-DC12V-C Bil-reläer 12 V/DC 30 A 1 switch

Conrad Electronic

44,00 kr^*

FiC FRC2U-1-DC12V Bil-reläer 12 V/DC 25 A 2 NO

FiC FRC2U-1-DC12V Bil-reläer 12 V/DC 25 A 2 NO

Conrad Electronic

25,52 kr^*

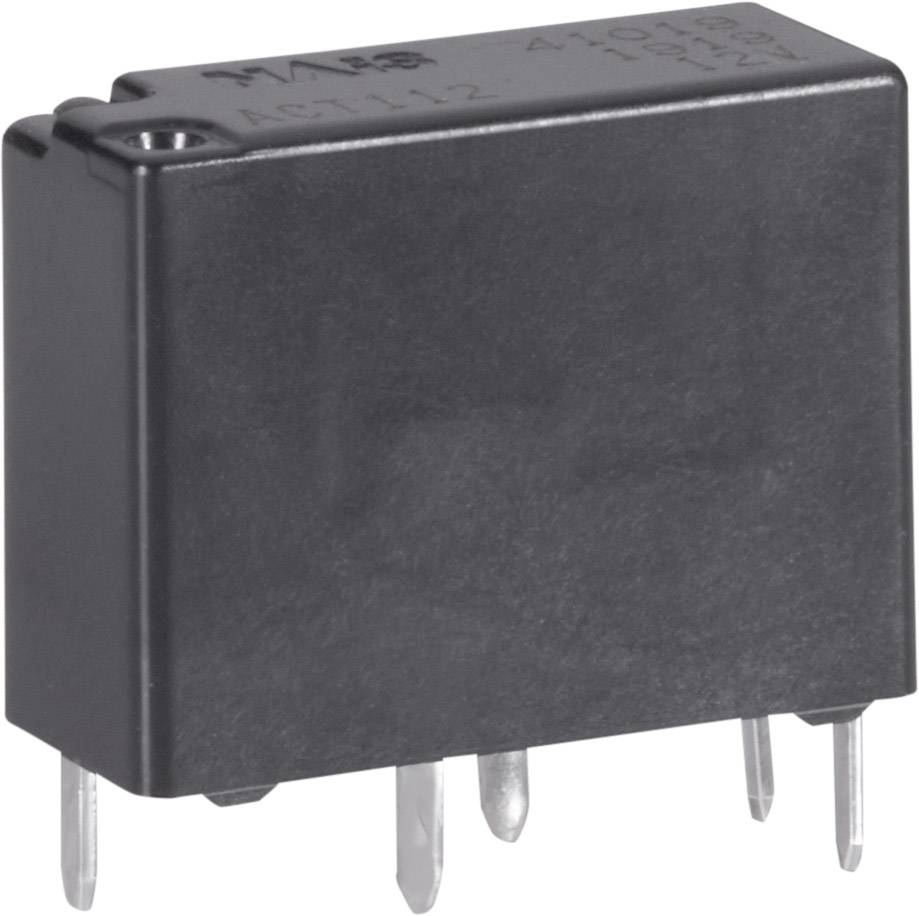

Panasonic ACT112 Bil-reläer 12 V/DC 20 A 1 switch

Panasonic ACT112 Bil-reläer 12 V/DC 20 A 1 switch

Conrad Electronic

55,20 kr^*

Panasonic JJM1A12 Bil-reläer 12 V/DC 20 A 1 NO

Panasonic JJM1A12 Bil-reläer 12 V/DC 20 A 1 NO

Conrad Electronic

36,72 kr^*

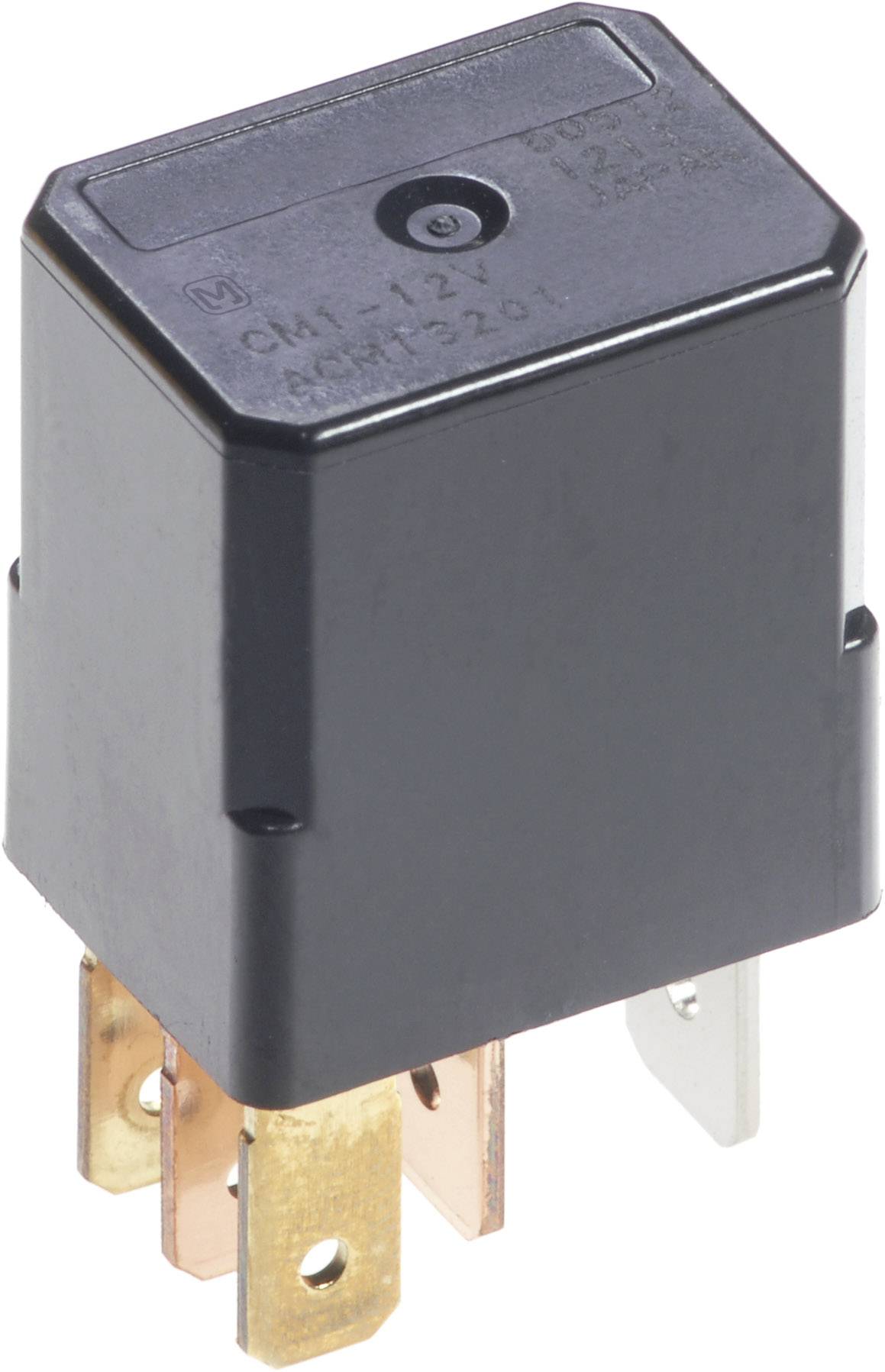

Panasonic CM112 Bil-reläer 12 V/DC 35 A 1 switch

Panasonic CM112 Bil-reläer 12 V/DC 35 A 1 switch

Conrad Electronic

87,20 kr^*

Phoenix Contact REL-OR3/LDP-12DC/3X21 Relä 12 V/DC 10 A 3 switch 50 st Piece

Phoenix Contact REL-OR3/LDP-12DC/3X21 Relä 12 V/DC 10 A 3 switch 50 st Piece

Conrad Electronic

7 512,00 kr^*

TE Connectivity RTB14012 industrirelä Nominell spänning: 12 V/DC 1 switch Piece 1 st

TE Connectivity RTB14012 industrirelä Nominell spänning: 12 V/DC 1 switch Piece 1 st

Conrad Electronic

55,20 kr^*

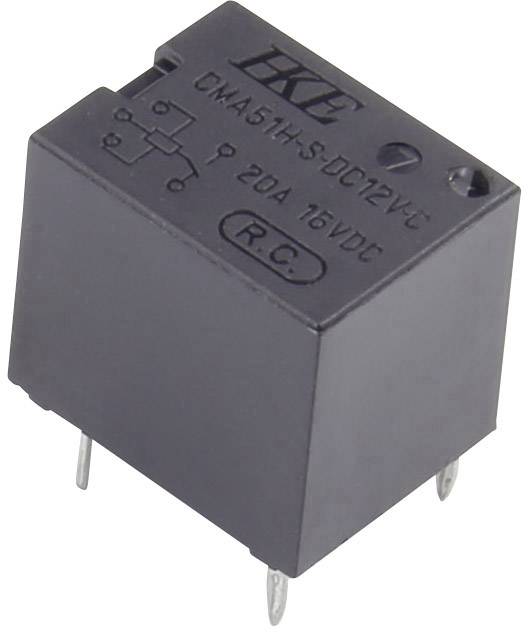

HKE CMA51H-S-DC12V-C Bil-reläer 12 V/DC 35 A 1 switch

HKE CMA51H-S-DC12V-C Bil-reläer 12 V/DC 35 A 1 switch

Conrad Electronic

14,32 kr^*

HKE CMA51-S-DC12V-C Bil-reläer 12 V/DC 35 A 1 switch

HKE CMA51-S-DC12V-C Bil-reläer 12 V/DC 35 A 1 switch

Conrad Electronic

14,32 kr^*

Finder 46.61.8.012.0040 Insticks-relä 12 V/AC 16 A 1 switch 1 st

Finder 46.61.8.012.0040 Insticks-relä 12 V/AC 16 A 1 switch 1 st

Conrad Electronic

76,00 kr^*

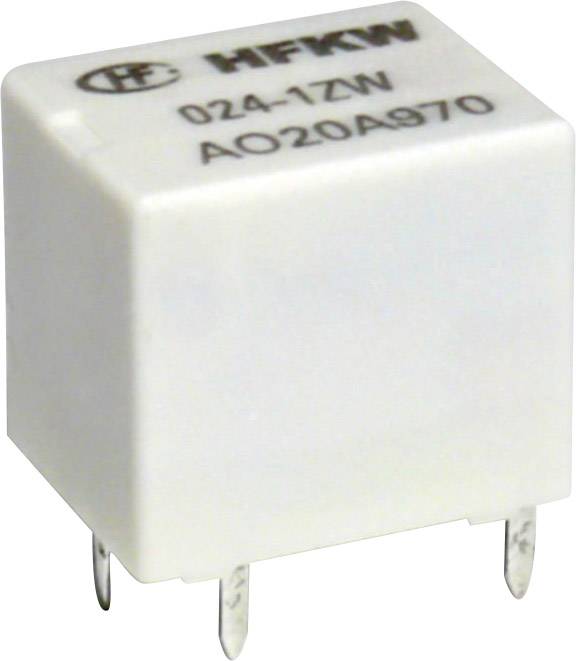

Hongfa HFKW/012-1Z W Bil-reläer 12 V/DC 10 A 1 switch
