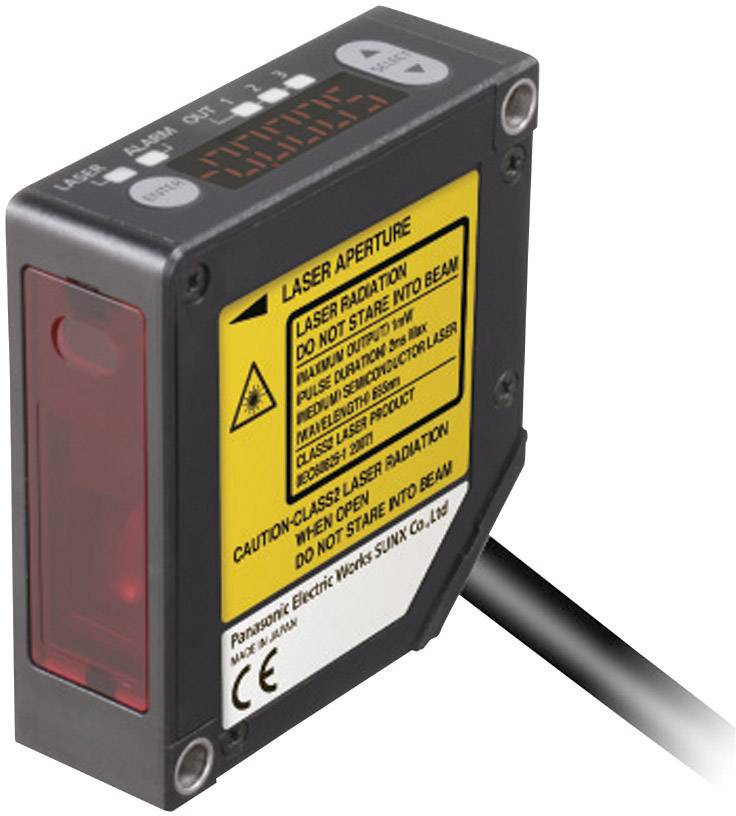

Panasonic HL-G112-A-C5 Laser-dinstanssensor 1 st 24 V/DC Trådlös - Sändare räckvidd max.: 180 mm (L x B x H) 57 x 20.4 x
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Laser-dinstanssensor
Max. räckvidd
180 mm
Typ
HL-G112-A-C5
Innehåll
1 st
Driftspänning
24 V/DC
Datablad (PDF)
Antal
Toal (12 552,00 kr / stycken)
12 552,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Laserdistanssensor HL-G1
- Kompakt konstruktion
- LED-display
Tekniska specifikationer
- Sändare: röd halvledarlaser Laserskyddsklass 2
- Effekt 1 mW
- Linjäritet: ±0,1 % F.S.
- Genomsnittlig mätavstånd: 120 mm
- Mätområde: ( ± 60) 120 mm
- Mottagande element: CMOS-bildsensor
- Godkännanden: CE/FDA
- Typ av produkt
Laser-dinstanssensor
- Typ
HL-G112-A-C5
- Innehåll
1 st
- Driftspänning
24 V/DC
- Växelspänning (max.)
24 V/DC
- Egenskaper
LED-visning
- Sändare typ
Röd halvledarlaser
- Laserklass
2
- Utgångar
NPN
PNP
- Upplösning
8 µm
- Räckvidd min. (öppet fält)
60 mm
180 mm
- Tolerans ±
0.1 %
- Anslutningstyp
Kabel med öppna ändar
- Kabellängd
5.00 m
IP67
- Min. temperatur
-10 °C
- Max. temperatur
+45 °C
- Längd
57 mm
- Bredd
20.4 mm
- Höjd
60 mm
- Mått.
(L x B x H) 57 x 20.4 x 60 mm
- Anslutning
Kontaktdon
- Gängtyp anslutningssida
M12
- Tillverkarnr.
HL-G112-A-C5
- Utförande
Distanssensor
- Utgång
(PNP/NPN) 50 mA
- Upplösning
8 µm
- Strömförbrukning
100 mA
- Typ
HL-G112-A-C5
- Omgivningstemperatur
-10 till +45 °C
- Våglängd
655 nm
- Anslutningstyp
Kabel 5 m
- Driftspänning (specifikationer)
(±10 %) 24 V/DC
Dokument & nedladdningar
Datablad
Datablad 507079 Panasonic HL-G112-A-C5 Laser-dinstanssensor 1 st 24 V/DC Trådlös - Sändare räckvidd max.: 180 mm (L x B x H) 57 x 20.4 x
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 507079 Panasonic HL-G112-A-C5 Laser-dinstanssensor 1 st 24 V/DC Trådlös - Sändare räckvidd max.: 180 mm (L x B x H) 57 x 20.4 x
Bruks- och säkerhetsanvisning 507079 Panasonic HL-G112-A-C5 Laser-dinstanssensor 1 st 24 V/DC Trådlös - Sändare räckvidd max.: 180 mm (L x B x H) 57 x 20.4 x
Bruks- och säkerhetsanvisning 507079 Panasonic HL-G112-A-C5 Laser-dinstanssensor 1 st 24 V/DC Trådlös - Sändare räckvidd max.: 180 mm (L x B x H) 57 x 20.4 x
Bruks- och säkerhetsanvisning 507079 Panasonic HL-G112-A-C5 Laser-dinstanssensor 1 st 24 V/DC Trådlös - Sändare räckvidd max.: 180 mm (L x B x H) 57 x 20.4 x
Information
Information 507079 Panasonic HL-G112-A-C5 Laser-dinstanssensor 1 st 24 V/DC Trådlös - Sändare räckvidd max.: 180 mm (L x B x H) 57 x 20.4 x
Beskrivning
Optisk lasermätning sensor för exakta mätningar med en upplösning på upp till 8 pm. Trianguleringsmetoden är lämplig för mätningar på olika ytor såsom trä, gummi, plast, frostat metall, papper. Inbyggd 5-siffrig LED-display ger en bekväm visning av aktuella mätavstånd. LED-indikering för status, funktionsvisning. Mätområde på 120 mm kan utvärderas via en analog spänning (0-10V) eller strömutgång (4-20mA). Dessutom är det tre digitala transistorutgångar integrerat för programmerbara utgångar. De transistorutgångarna finns antingen PNP eller NPN växling. Justeringar görs enkelt med 3- knappar på sensorn. Multifunktionsingång för extern laserstyrning, nollställning och återställning. Minnesfunktion: upp till fyra inställningar kan sparas och hämtas snabbt. Knapplås möjligt. Givare kan monteras i ett litet utrymme med 2 metallförstärkta monteringshål. Synlig röd med halvledarlaser för enkel laserjustering.
Användning: delmätning, formundersökning, avståndskontroll, tjocklek, planaritetundersökning, process-och kvalitetskontroll (i tillverkningsprocesserna, in-line), test- och plats-mätning.
Användning: delmätning, formundersökning, avståndskontroll, tjocklek, planaritetundersökning, process-och kvalitetskontroll (i tillverkningsprocesserna, in-line), test- och plats-mätning.
Tips
Laserstrålning! Beakta säkerhetsföreskrifterna! Titta inte in i laserstrålen (brännskador på näthinnan).
