Elektromekanik Reläer Printrelän, kontaktrelän

Panasonic APF30224 Kretskort-relä 24 V/DC 6 A 1 switch 1 st

EAN:
Fabrikatsnr.
Artikelnr.:
Panasonic-relä APF30024, 24V-spole, för 6A, 277VAC och 250V~. Ursprung: Tyskland.
Liknande avbildning
Panasonic-relä APF30024, 24V-spole, för 6A, 277VAC och 250V~. Ursprung: Tyskland.

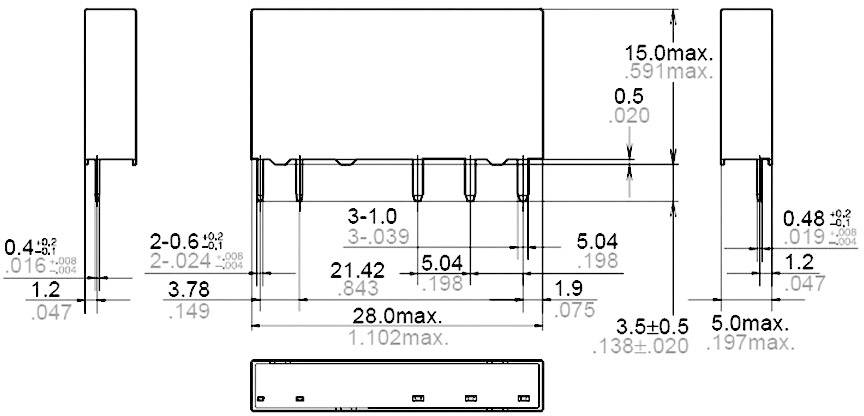

Teknisk ritning av en elektronisk komponent. Visar dimensioner som bredd (28,0 mm) och höjd (15,0 mm) samt avstånd mellan pinnarna.

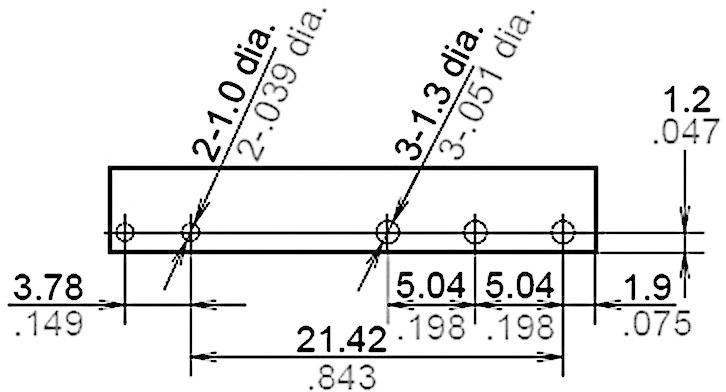

Teknisk ritning av en rektangulär komponent med fem borrhål och måttangivelser i tum, detaljerade avstånd och diametrar.

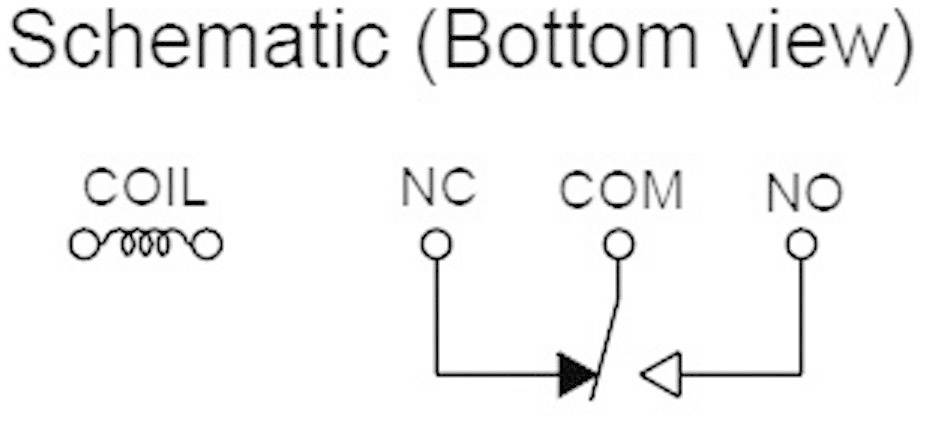

Schema över en reläs undervyn med etiketter: 'COIL' för spole, 'NC' för slutande kontakt, 'COM' för gemensam anslutning, 'NO' för öppnande kontakt.
1/4
Liknande avbildning
Typ av produkt
Kretskort-relä
Nominell spänning spole
24 V/DC
Kontrolläge
monostabil, 1 spole
Kontakttyp
1 switch
Växelspänning (max.)
250 V/AC
Datablad (PDF)
English
Panasonic
Leverans tis. 6 okt.

844 Styck

Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
47,20 kr
5
7% = 3,08 kr
44,12 kr
10
9% = 4,32 kr
42,88 kr
25
11% = 5,14 kr
42,06 kr
50
13% = 6,06 kr
41,14 kr
100
15% = 7,10 kr
40,10 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr

Antal

Toal (47,20 kr / stycken)
47,20 kr
exkl. moms
30 dagars öppet köp
Rapportera juridiska problem
  • Tekniska specifikationer
  • Varianter
  • Dokument & nedladdningar
  • Beskrivning
  • Köps ofta tillsammans

Tekniska specifikationer

Typ av produkt

Kretskort-relä

Typ

APF30224

Nominell spänning spole

24 V/DC

Kontrolläge

monostabil, 1 spole

Motstånd (spole)

3388 Ω

Kontakttyp

1 switch

Kontaktmaterial

AgNi

Växelspänning (max.)

250 V/AC

Växelström (max)

6 A

Max. bryteffekt

1500 VA

Luft/krypsträcka (spole/kontakter)

8 mm

Anslutning

Lödpin

Min. temperatur

-40 °C

Max. temperatur

+85 °C

Längd

28 mm

Bredd

5 mm

Höjd

15 mm

Mått.

(L x B x H) 28 x 5 x 15 mm

Innehåll

1 st

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Motstånd (spole)
Kontakttyp
Nominell spänning spole

Panasonic APF30224 Kretskort-relä 24 V/DC 6 A 1 switch 1 st
Panasonic APF30224 Kretskort-relä 24 V/DC 6 A 1 switch 1 st

505393


Denna artikel
3388 Ω
1 switch
24 V/DC
Panasonic APF10205 Kretskort-relä 5 V/DC 6 A 1 NO 1 st
Panasonic APF10205 Kretskort-relä 5 V/DC 6 A 1 NO 1 st

505386


147 Ω
1 NO
5 V/DC
Panasonic APF10212 Kretskort-relä 12 V/DC 6 A 1 NO 1 st
Panasonic APF10212 Kretskort-relä 12 V/DC 6 A 1 NO 1 st

505387


847 Ω
1 NO
12 V/DC
Panasonic APF10224 Kretskort-relä 24 V/DC 6 A 1 NO 1 st
Panasonic APF10224 Kretskort-relä 24 V/DC 6 A 1 NO 1 st

505389


3388 Ω
1 NO
24 V/DC
Panasonic APF30205 Kretskort-relä 5 V/DC 6 A 1 switch 1 st
Panasonic APF30205 Kretskort-relä 5 V/DC 6 A 1 switch 1 st

505391


147 Ω
1 switch
5 V/DC
Panasonic APF30212 Kretskort-relä 12 V/DC 6 A 1 switch 1 st
Panasonic APF30212 Kretskort-relä 12 V/DC 6 A 1 switch 1 st

505392


847 Ω
1 switch
12 V/DC

Dokument & nedladdningar

Datablad

English

Datablad 505393 Panasonic APF30224 Kretskort-relä 24 V/DC 6 A 1 switch 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 505393 Panasonic APF30224 Kretskort-relä 24 V/DC 6 A 1 switch 1 st

Beskrivning

Smalt prestandarelä för nätanvändning. Luft- och läckströmsträcka storlek 8 mm. Låg effektförbrukning och större kopplingseffektsområde. Uppfyller EN 60335-1 (glödtrådstestning) och isoleringskrav enligt EN/IEC 61810-1.
Användning: Interfaceapplikationer, fabriksautomation, SPS-kontroller, industri- och automatiseringsutrustning.

Tips

Godkännanden: VDE, UL, C-UL

Beskrivning

Smalt prestandarelä för nätanvändning. Luft- och läckströmsträcka storlek 8 mm. Låg effektförbrukning och större kopplingseffektsområde. Uppfyller EN 60335-1 (glödtrådstestning) och isoleringskrav enligt EN/IEC 61810-1.
Användning: Interfaceapplikationer, fabriksautomation, SPS-kontroller, industri- och automatiseringsutrustning.

Tips

Godkännanden: VDE, UL, C-UL
