Omron G2R-2-SNDI 24 VDC Insticks-relä 24 V/DC 5 A 2 switch 1 st

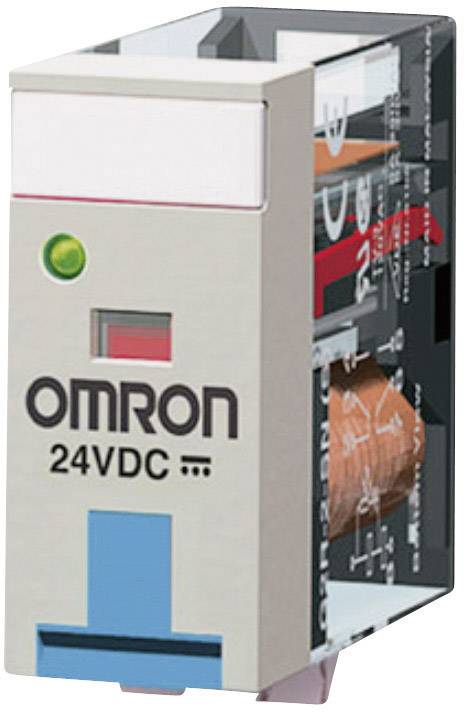

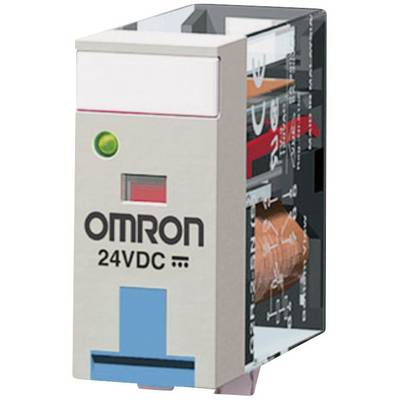

En elektronisk reläenhet från Omron märkt '24VDC', lämplig för användning i elektroniska kretsar.

Kopplingsschema för en integrerad krets med motstånd, dioder och olika anslutningar mellan åtta anslutningspunkter.

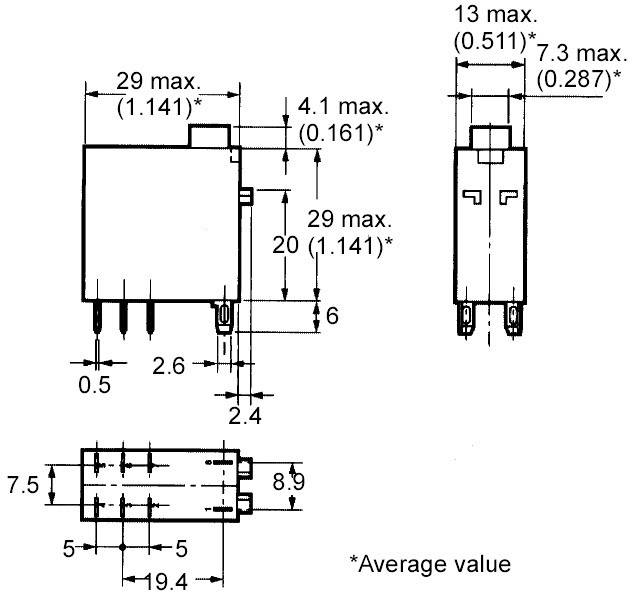

Teknisk ritning av en elektronisk komponent med mått i millimeter, visar plan-, sido- och frontvy.

1/3

Typ av produkt

Insticks-relä

Nominell spänning spole

24 V/DC

Kontrolläge

monostabil, 1 spole

Kontakttyp

2 switch

Växelspänning (max.)

125 V/DC

380 V/AC

Datablad (PDF)

Snabb leverans mån. 14 sep.

294 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (279,20 kr / stycken)

279,20 kr

exkl. moms

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Insticks-relä

Typ: G2R-2-SNDI 24 VDC

Nominell spänning spole: 24 V/DC

Kontrolläge: monostabil, 1 spole

Motstånd (spole): 1100 Ω

Kontakttyp: 2 switch

Kontaktmaterial: AgSnIn

Växelspänning (max.): 125 V/DC
380 V/AC

Växelström (max): 5 A

Max. bryteffekt: 150 W
1250 VA

Luft/krypsträcka (spole/kontakter): 8 mm

Anslutning: Stiftanslutning

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Längd: 29 mm

Bredd: 13 mm

Höjd: 25.5 mm

Mått.: (L x B x H) 29 x 13 x 25.5 mm

Innehåll: 1 st

Engineering Part No: G2R2SNDIDC24S

Nominell spänning (specifikationer): 24 V/DC

Bryteffekt: 1250 VA/150 W

Temperatur: -40 - + 70 ºC °C

Dokument & nedladdningar

Datablad

Datablad 503913 Omron G2R-2-SNDI 24 VDC Insticks-relä 24 V/DC 5 A 2 switch 1 st

Beskrivning

Beprövat monostabilt relä, godkänt enligt EN61810-1 (VDE), UL, CSA, SEV och SEMKO. Unik testknapp- och omslagsfunktion. Används sedan många år inom alla eltekniska områden. Med lysdiodindikering (AC=röd, DC=grön), frihjulsdiod, testknapp/omkopplare, mekanisk lägesindikering (AC=röd, DC=blå).
