Schabus 300749 SHT 5002 Vattendetektor Full, Tom

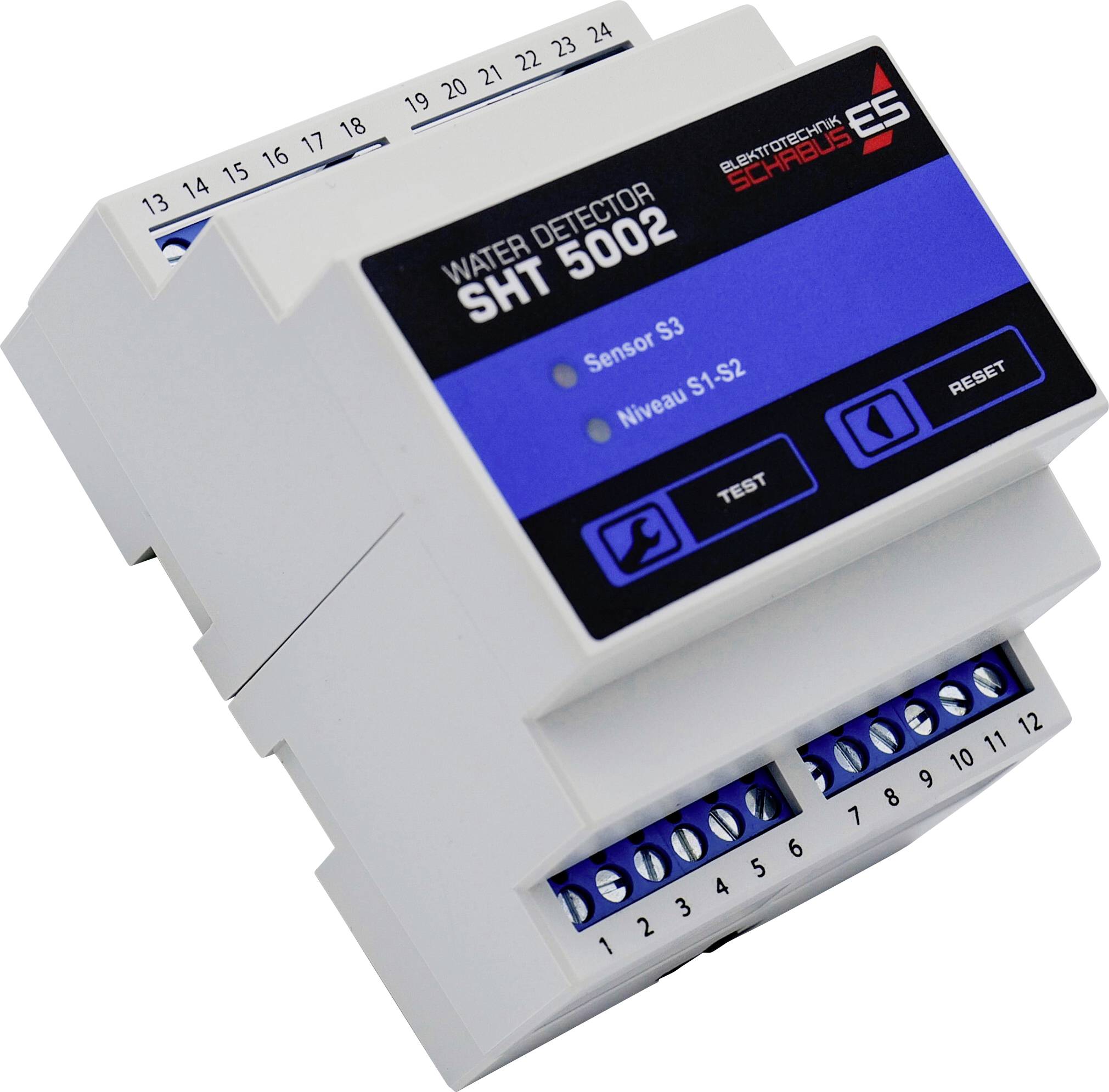

Vattendetektormodell SHT 5002 i blått och vitt. Visar kontrollpanel med knappar för 'Test' och 'Reset'. Anslutningsklämmor synliga nedtill.

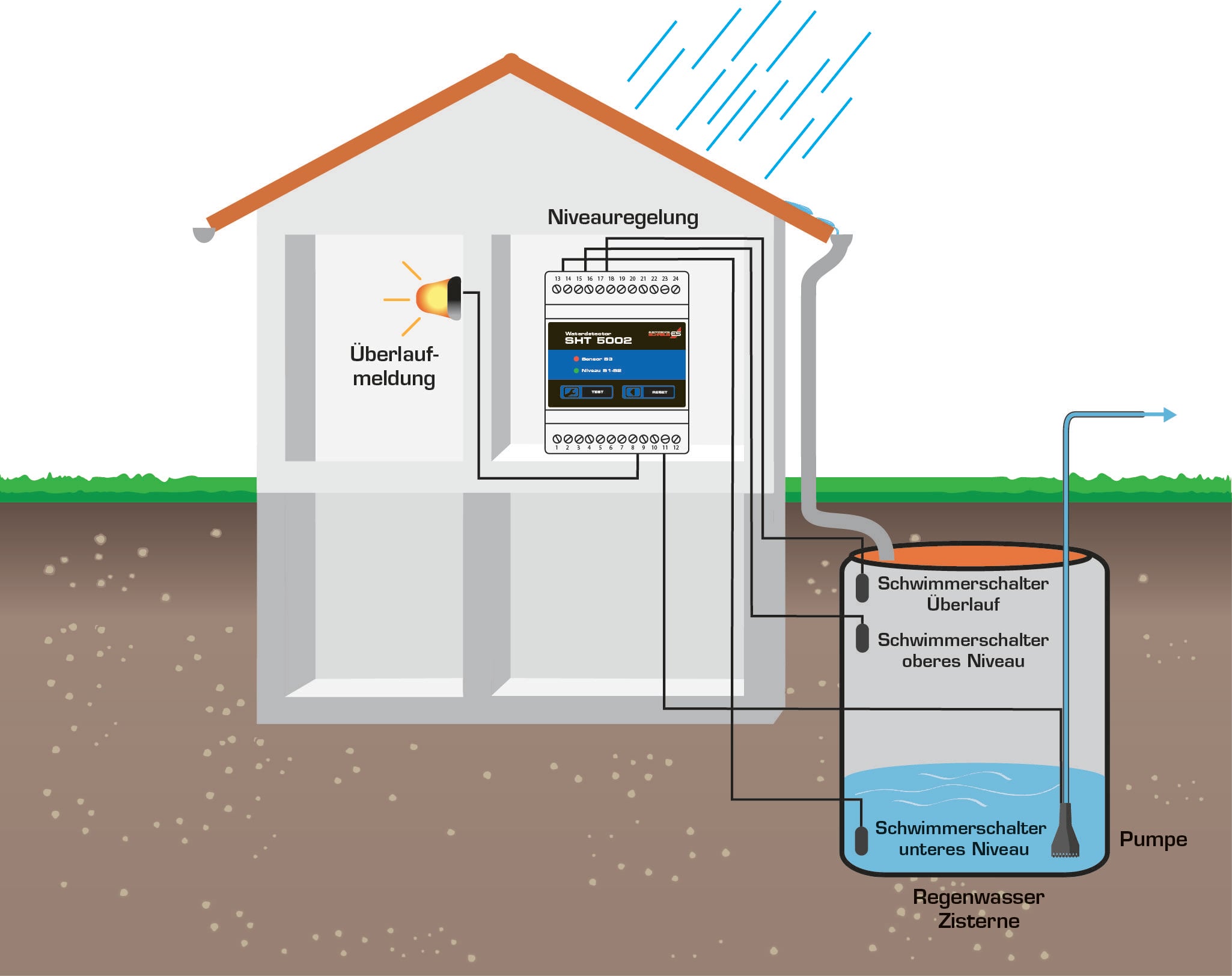

'Hus med cistern' visar ett system för regnvattenanvändning. Nivåregulatorn styr pumpen och flottörbrytaren i cisternens inre.

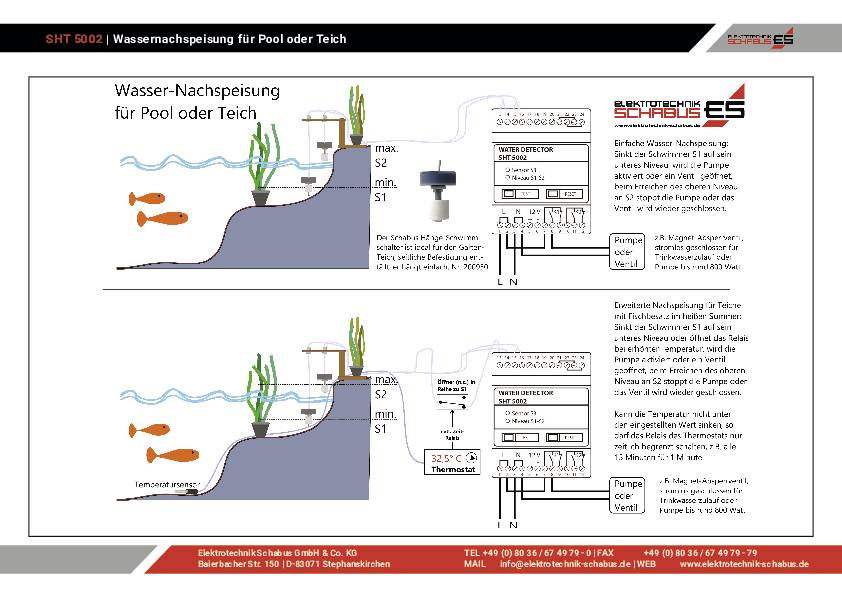

Diagram över vattenpåfyllning för pool eller damm. Visar vattennivåmätning och sensorplacering med teknisk förklaring.

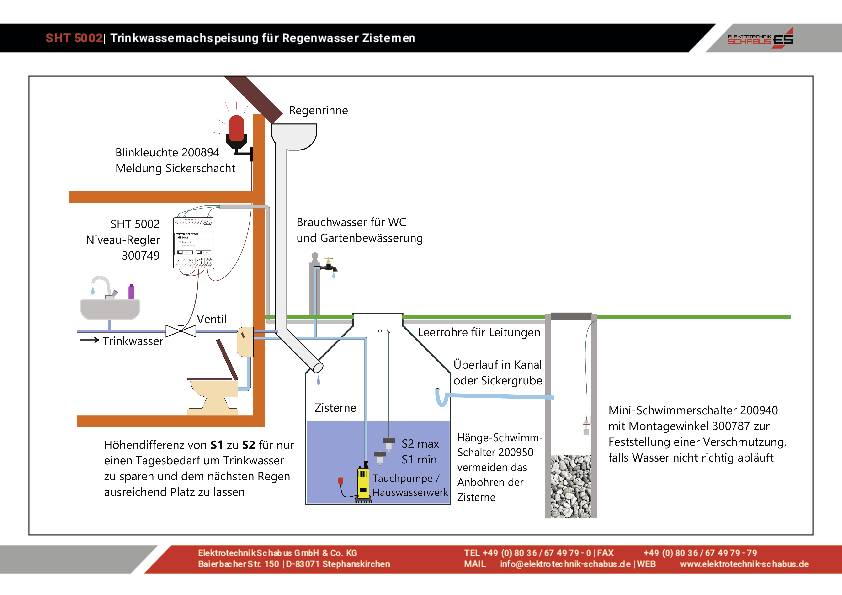

Schema för vattenmatning till regnvattencistern, visar cisternens vattennivå, överlöp till kanal eller infiltrationsbassäng, manuell omkoppling, signallampa och vattenkran.

1/4

Datablad (PDF)

6 Styck

Antal

Styck

Toal (1 032,00 kr / stycken)

Endast 6 Styck kvar på lager

Rapportera juridiska problem

Höjdpunkter & detaljer

Vattendetektor nivåreglering

Meddelanden om överfyllnad med minnesfunktion

Tekniska specifikationer

Typ av produkt: Vattendetektor

Funktion: Full
Tom

Kontakttyp: 1 switch

Nominell spänning: 230 V

Växelström (max): 5 A

Anslutningstyp: Skruvklämmor

Material: Plast

Min. temperatur: 0 °C

Max. temperatur: 40 °C

: IP20

Mått.: (L x B x H) 57 x 72 x 90 mm

Längd: 57 mm

Bredd: 72 mm

Höjd: 90 mm

Dokument & nedladdningar

Datablad

Datablad 1406031 Schabus 300749 SHT 5002 Vattendetektor Full, Tom

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1406031 Schabus 300749 SHT 5002 Vattendetektor Full, Tom

Beskrivning

Vattendetektorn SHT 5002 är en apparat som används för nivåkontroll (2-punktsregulator). Via två vattensensorer eller flottörbrytare definieras en övre och en undre gräns som kan användas för att automatiskt fylla eller tömma en behållare. En potentialfri reläkontakt används för att kontrollera pumpen (relä K1-nivå: max 5 A/230 V; relä K2-överflöde: max 5 A/230 V).
Överfyllnadssignal: dessutom erbjuder vattendetektorn SHT 5002 ytterligare en sensoringång för en signal vid överfyllnad (t.ex. vid avbrott i pumpdriften) med en potentialfri reläkontakt. På så sätt kan t.ex. en signalgivare, en magnetisk spärrventil, ett telefonlarm eller ett buss-system styras.
Minnesfunktion för överfyllnadsmeddelanden: via ledningsbryggor finns det möjlighet att spara meddelanden om överfyllnad och bekräfta genom att trycka på en knapp. I standardinställningen raderas meddelanden om överfyllnad automatiskt efter att vattennivån faller. Användningsområden: nivåreglering i cisterner eller kontroll av pumpar (tömma eller fylla behållare).
