Motrona 8590.5010 8590.5010 Signalomvandlare frekvens / analog

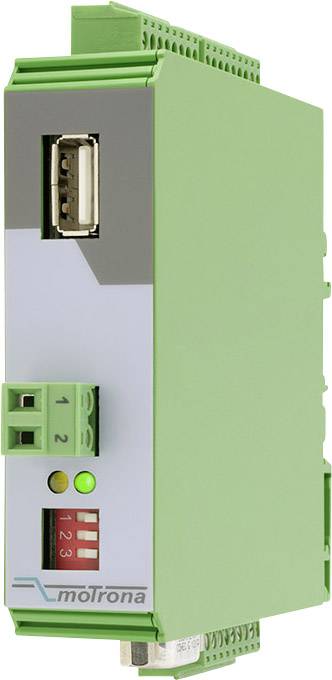

Grön elektronisk enhet med USB-port och LED-display, använd för industriell automation eller styrsystem.

Typ av produkt

Signalomvandlare frekvens / analog

Driftspänning

24 V/DC

Typ

8590.5010

Mätingångar

Utgångar

Datablad (PDF)

Snabb leverans fre. 2 okt.

4 Styck

Antal

Styck

Toal (5 992,00 kr / stycken)

5 992,00 kr

exkl. moms

Fri frakt

Endast 4 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Övervakningsrelä

Stegvis produktion och SSI gränssnitt för att representera en position eller vinkelposition är proportionell mot den analoga signalen inkrementell riktningsinformation A / B, beroende på insignalen och programmerade omvandlingsområde; programmerbara nollpuls (Z / Z) Programmerbar U / f karakteristiska Motorpotentiometerfunktion USB- programmering och seriella RS232 / RS485-gränssnitt

Tekniska specifikationer

Analog upplösning: ± 13 Bit;analog noggrannhet: 0,1 %
Referens spännings utgång: (för externa potentiometer ≥ 10 kΩ) ca 4,8 V ± 0,1 %, ri = 240 Ω
Inkrementaler pulsutgång: Motstyckesutgångar A, /A, B, /B, Z, /Z
Utgångsnivå 5 - 30 V motsvarande extern inmatning (TTL-nivå utan extern inmatning)
Utgångsfrekvensområde: 0,01 Hz - 1 MHz
Responstid: (hopp på analog ingång)< 260 µsec
Snabbast möjliga position ändring: 1 Inkrement/µsec
SSI-gränssnitt (simulering av SSI-Absolutwertgebers) enligt SSI-standard, 10 - 25 bitar, binär eller gray
SSI-överföringshastighet: max. 1 MHz;seriella gränssnitt: RS232 och RS485 (2-ledare eller 4-ledare) max. 115,2 kbaud

Typ: 8590.5010

Typ av produkt: Signalomvandlare frekvens / analog

Mätingångar: 1

Utgångar: 1

Driftspänning: 24 V/DC

Mått.: (L x B x H) 102 x 22.5 x 102 mm

Vikt: 100 g

Bredd: 22.5 mm

Höjd: 102 mm

Längd: 102 mm

Dokument & nedladdningar

Datablad

Datablad 1380700 Motrona 8590.5010 8590.5010 Signalomvandlare frekvens / analog

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1380700 Motrona 8590.5010 8590.5010 Signalomvandlare frekvens / analog

Beskrivning

Observera, denna text är maskinöversatt.

UZ 210 är en mångsidig, kostnadseffektiv signalomvandlare och frekvensgenerator för industriellt bruk inom drivteknik och automatisering. Enheten bearbetar analoga standardsignaler (0 - ± 10 V, 0-20 mA eller 4 - 20 mA) och omvandlar dem till digitala utsignaler. En inbyggd referensspänningskällan på ingångssidan tillåter användning av potentiometrar och andra analoga givarsystem som kräver en extern referensspänning.

Version

Elegant, utrymmesbesparande plasthölje för DIN-skena; Anslutning sker via jackbara skruvklämmor och D-SUB för seriellt gränssnitt; USB-gränssnitt för parameter
