Start
Automation & pneumatik Automatisering Drivteknik Övervakningsrelä

Motrona 8386.5010 8386.5010 SinCos-signalfördelare

EAN:
Fabrikatsnr.
Artikelnr.:

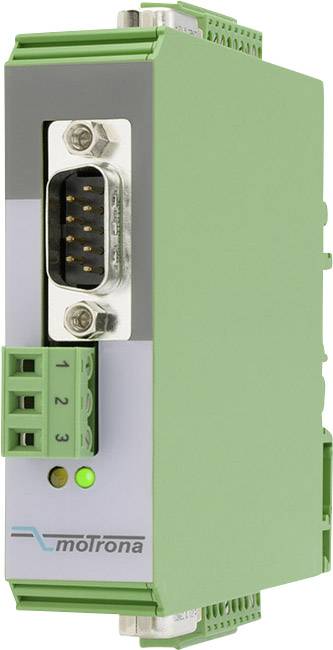

En grön elektronisk enhet med flera anslutningsportar. På framsidan lyser en grön LED. Varumärke 'moTrona'.
En grön elektronisk enhet med flera anslutningsportar. På framsidan lyser en grön LED. Varumärke 'moTrona'.
Typ av produkt
SinCos-signalfördelare
Driftspänning
24 V/DC
Typ
8386.5010
Mätingångar
1
Utgångar
4
Datablad (PDF)
Motrona
Snabb leverans fre. 2 okt.

6 Styck

Antal

Toal (5 432,00 kr / stycken)
5 432,00 kr
exkl. moms
Fri frakt
Endast 6 Styck kvar på lager
30 dagars öppet köp
Rapportera juridiska problem
  • Höjdpunkter & detaljer
  • Tekniska specifikationer
  • Dokument & nedladdningar
  • Beskrivning
  • Köps ofta tillsammans

Höjdpunkter & detaljer

Övervakningsrelä

  • 1 x sincos-eingang
  • 2 x sincos-ausgang
  • 2 x inkremental-ausgang (TTL/HTL)

Tekniska specifikationer

  • Givarförsörjning: 5VDC
  • Gränsfrekvens: 500 kHz
  • Ingång givare signaler: sin+ / sin-/cos+ / cos-/ref+ / ref i formatet 1 Vss
  • Utgångar: 2 sinus-cosinus-utgångar med samma format som ingång, 2 inkrementell utgångar i formatet A, /A, B, /B, Z, /Z , kan ställas in individuellt till TTL/RS422-nivå eller HTL (10-30V)-nivå
  • Signalöptid ca 200 nsek.
Typ

8386.5010

Typ av produkt

SinCos-signalfördelare

Mätingångar

1

Utgångar

4

Driftspänning

24 V/DC

Mått.

(L x B x H) 102 x 22.5 x 102 mm

Vikt

100 g

Bredd

22.5 mm

Höjd

102 mm

Längd

102 mm

Dokument & nedladdningar

Datablad

Datablad 1380699 Motrona 8386.5010 8386.5010 SinCos-signalfördelare

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1380699 Motrona 8386.5010 8386.5010 SinCos-signalfördelare

Beskrivning

OBS! Denna text är maskinöversatt.

Sv 210 - signalfördelare används för att distribuera signaler från så kallade SinCos kodare ren och problemfritt på flera enheter. Enheterna kan styras antingen med SinCos signaler samt inkrementella pulser.
Vid de två sinus utgångarna från distributören (om givar tillgängliga) i sin tur ger sinussignaler med samma format som indata, inklusive referenspulsen. Alla sinussignaler med hjälp av vanliga industri givarens spännings format en Vpp (differential).
Strömsignaler efter 11 uA standard stöds inte av den här enheten.
Vid de två inkrementella utgångsmaterial distributören rektangulära pulser, exakt en puls per sinusperiod och en nollpuls som motsvarar den inkommande referenspulsen. Det finns i princip den differentialsignaler A, / A, B, / B, Z, / Z är tillgängliga. Utgångsnivån kan väljas separat (TTL intervallet 5V till HTL max. 30 V) för vart och ett av de två inkrementella utgångar

Version

  • Slimmat, platssparande plasthölje för bärskenemontering; anslutningar för sincos-signale via D-SUB-kontakt;inkrementell pulsutgångar via skruvklämmor.

Beskrivning

OBS! Denna text är maskinöversatt.

Sv 210 - signalfördelare används för att distribuera signaler från så kallade SinCos kodare ren och problemfritt på flera enheter. Enheterna kan styras antingen med SinCos signaler samt inkrementella pulser.
Vid de två sinus utgångarna från distributören (om givar tillgängliga) i sin tur ger sinussignaler med samma format som indata, inklusive referenspulsen. Alla sinussignaler med hjälp av vanliga industri givarens spännings format en Vpp (differential).
Strömsignaler efter 11 uA standard stöds inte av den här enheten.
Vid de två inkrementella utgångsmaterial distributören rektangulära pulser, exakt en puls per sinusperiod och en nollpuls som motsvarar den inkommande referenspulsen. Det finns i princip den differentialsignaler A, / A, B, / B, Z, / Z är tillgängliga. Utgångsnivån kan väljas separat (TTL intervallet 5V till HTL max. 30 V) för vart och ett av de två inkrementella utgångar

Version

  • Slimmat, platssparande plasthölje för bärskenemontering; anslutningar för sincos-signale via D-SUB-kontakt;inkrementell pulsutgångar via skruvklämmor.
