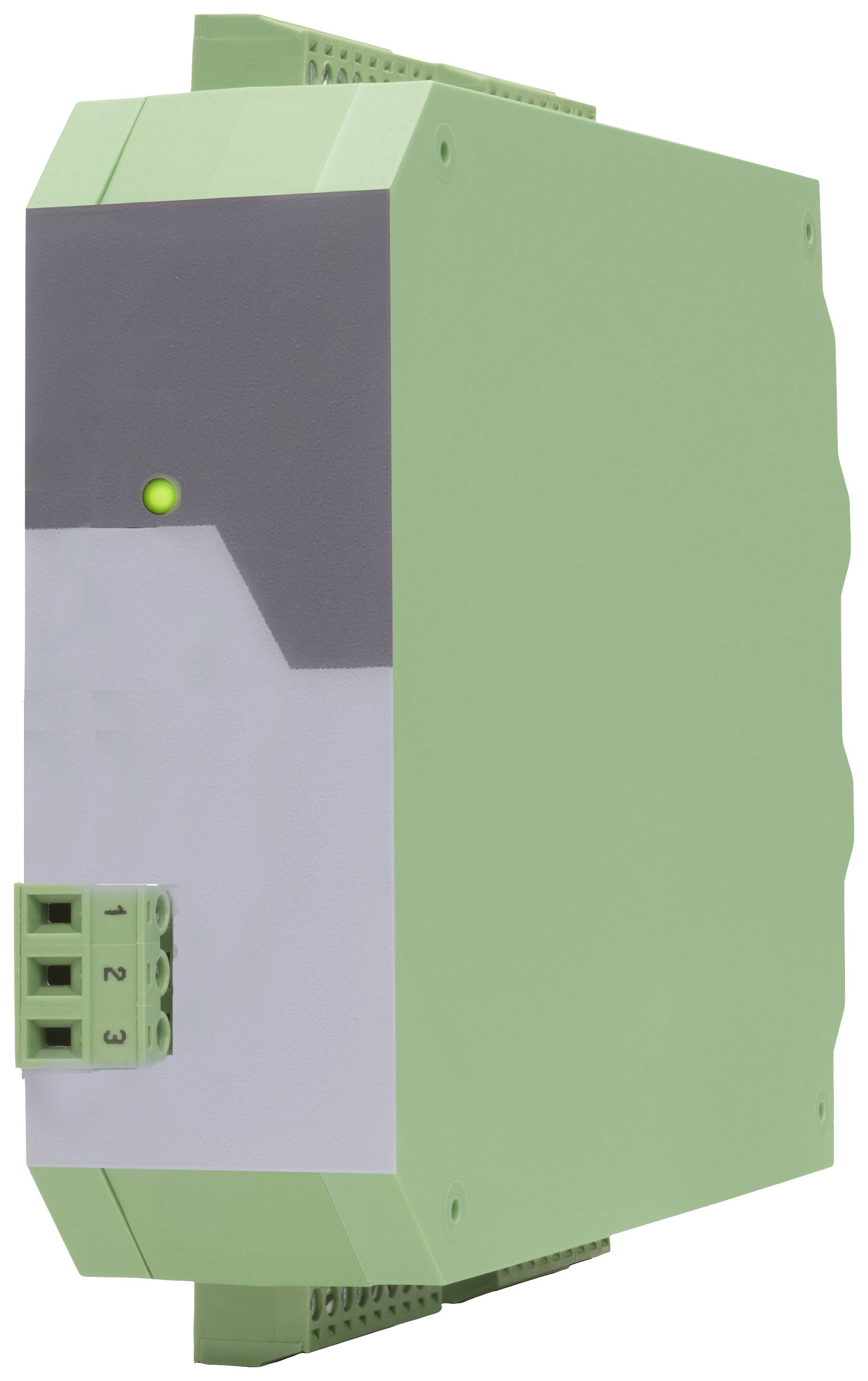

Motrona 7379.5020 I/O-modul Skruvklämma Antal analoga ingångar: 4
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
I/O-modul
Gränssnitt
Skruvklämma
Typ
7379.5020
Driftspänning
24 V/DC
Driftspänning (specifikationer)
10 - 30 V/DC
Datablad (PDF)
1 Styck
Antal
Toal (2 472,00 kr / stycken)
2 472,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Analog till IO-link-omvandlare
- 4 analoga ingångar
- 2x ström och 2x spänningsingång
- Spänningsingång: -10 + 10 V (Ri, avrundat till en MOhm)
- Strömingång: 0 … 20 mA / 4 … 20 mA (Ri, avrundat till 100 ohm)
- Upplösning: 16 bitar / ± 0,2 % (25 °C)
- Specification: Device / IO link V1.1
- Bithastighet COM 3 (230,4 kbit/s)
- Port Class: Typ A.
- Zykusktid: 3ms
- Datambredd: 11 byte (4 x 2byte (ingångsdata) + 1 byte (”CO” status) + 2 byte (diagnosdata)
Tekniska specifikationer
- Anslutningar anslutning: Skruvklämmor, 1,5 mm2/ AWG 16
- Spänningsförsörjning ingångsspänning: 24VDC (18... 30 VDC) via 10-länk
- Spänningsförsörjning skyddskrets: Polvändningsskydd
- Spänningsförsörjning strömförbrukning: Ca 90 mA (obelastad)
- Referens-utgång utgångsspänning: +10 V.
- Referensutgång noggrannhet: ± 0,1 %
- Referensutgång belastning: Max. 10 mA/> 1 kOhm
- Analoga ingångar, antal: 4
- Analog-ingång, konfiguration: 2x ström och 2x spänningsingång
- Analoga ingångar spänningsingång: -10... +10 V (Ri 1 MOhm)
- Analoga ingångar strömingång: 0... 20 mA/4... 20 mA (Ri 100 ohm)
- Analog-ingångar upplösning / noggrannhet: 16 bitar / ± 0,2 % (25 °C)
- Kontrollingångar (endast med alternativet "CO") antal: 3
- Control-ingångar (endast med alternativet "CO") format: HTL, PNP (Low 0... 3 V, High 9 30 V)
- Kontrollingångar (endast med alternativet "CO") frekvens: Max. 1 kHz
- Kontrollingångar (endast med alternativet "CO") responstid: Ca 1 ms
- Kontrollingångar (endast med alternativet "CO") överföringstid (10 länk): Alla ca 1 ms - (10 Link cykeltid)
- Kontrollingångar (endast med alternativet "CO") belastning: Max. 2 mA vid 24VDC
- Kontrollutgångar (endast med alternativet "CO")antal: 2
- Kontrollutgångar (endast med alternativet "CO") format: 5... 30 V (beroende på spänning på Com+), PNP
- Kontrollutgångar (endast med alternativet "CO") utgångsström: Max. 100 mA per utgång
- Styrutgångar (endast med alternativet "CO") responstid: Min. 1 ms (beroende på inställning av "Sampling Time" och "Average Filter")
- Kontrollutgångar (endast med alternativet "CO") överföringstid (10 länk)): Alla ca 1 ms - (10 Link cykeltid)
- IO-Link enhet / Specification: Device /10 Link V1.1
- IO-Link bithastighet COM 3 (230,4 kbit/s)
- IO-link Port Class: Typ A.
- IO-link-cykeltid: Min. 1 ms
- IO-link data bredd: 11 byte (4 x 2byte (ingångsdata) + 1 byte (”CO” status) + 2 byte (diagnosdata)
- Indikatorer antal: 1 LED
- Visningselement funktion: 1 x grön för driftberedskap eller 10 Link status (vid alternativet "CO")
- Hölje, material: Plast
- Hölje montering: På 35 mm din-skena (enligt en 60715)
- Hölje, mått (BxHxD): (Utan anslutningar) 34 x 100 x 131 mm
- Hölje, mått (BxHxD): (Med anslutningar) 34 x 109 x 140 mm
- Hölje, vikt: Ca 160 g.
- Hölje kapslingsklass IP20
- Temperaturintervall (drift): -20 °C ... +60 °C inte kondens
- Omgivningstemperatur förvaring: -25 °C ... +70 °C
- Miljöförhållanden höjdnivå: Max. 2000 m ü.NN
- Omgivningsförhållanden luftfuktighet: Max. 80 % relativ luftfuktighet upp till 30 °C.
- Omgivningsförhållanden, föroreningsgrad: 2
- Felfrekvens MTBF i år: (Kontinuerlig drift vid 60 °C) 102,7 a.
- Typ av produkt
I/O-modul
- Gränssnitt
Skruvklämma
- Typ
7379.5020
- Driftspänning
24 V/DC
- Driftspänning (specifikationer)
10 - 30 V/DC
- Höjd
109 mm
- Längd
140 mm
- Bredd
34 mm
- Antal analoga ingångar
4
- Mått.
(L x B x H) 140 x 34 x 109 mm
- Tillverkarnr.
7379.5020
Dokument & nedladdningar
Datablad
Datablad 2899373 Motrona 7379.5020 I/O-modul Skruvklämma Antal analoga ingångar: 4
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2899373 Motrona 7379.5020 I/O-modul Skruvklämma Antal analoga ingångar: 4
Beskrivning
Apparaten kan användas som signalomvandlare för analoga normsignaler (-10 …+10 V eller 0/4 … 20 mA), som ska överföras som cyklisk process via IO - Link. Förutom sina fyra analoga ingångar (vardera två fast utformade som spännings- och de andra två fast som strömingångar) har signalomvandlaren en mycket noggrann referensutgång (+10,00 V ± 0,1 %), som t.ex. kan användas för anslutning av olika potentiometrar.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Robust plasthölje för direkt uppfällning på din-skena
Ingår i leveransen
- Bruksanvisning
