Name: Motrona 6967.5150 Digital display
Brand: Motrona
SKU: 3805208
Availability: BackOrder

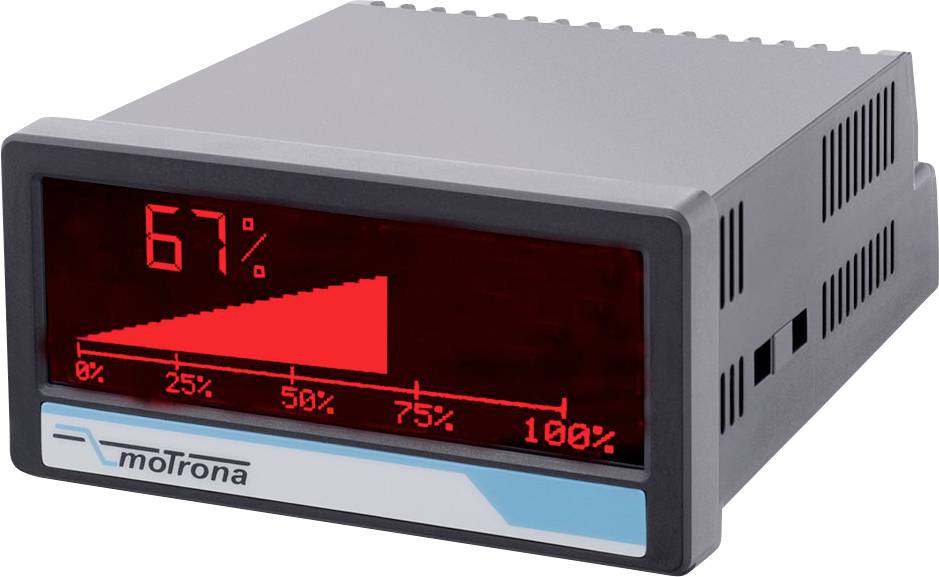

Digital panelmätare visar 67% med en röd stigande stapelgraf från 0% till 100% och logotypen "motrona".

Datablad (PDF)

Leverans tors 12 nov.

Antal

Styck

Toal (5 912,00 kr / stycken)

5 912,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kontrollingångar - antal: 5
Kontrollingångar - svarstid: 1 ms
Kontrollingångar - belastning: Max. 2 mA vid 24 VDC
Control-utgångar - antal 4
Control-utgångar - responstid: Ca 50 ms
Hölje - material ABS, UL 94 V-0
Hölje - montering: Panelmontage
Anslutningar - anslutningstyp: Skruvklämmor, 1,5 m² / AWG 16
Kontrollutgångar - utgångsström: Max. 200 mA
Omgivningstemperatur – drift: -20°C … +60°C inte kondenserande
Spänningsförsörjning DC - skyddsbrytare: Polvändningsskydd
Spänningsförsörjning DC - strömförbrukning: Ca 100 mA (obelastad)
Säkring - extern: T 0,5 A.
Spänningsförsörjning AC – (alternativ AC) effektförbrukning: Ca 3 VA (obelastad)
Spänningsförsörjning AC - extern säkring: T 0,1 A.
Hjälpspänningsutgång - vid DC-försörjning: 24 VDC (ca1 V mindre än ingångsspänningsutgång), max. 250 mA eller 5 V DC (± 15 %), max. 250 mA
Hjälpspänningsutgång - vid AC-försörjning: 24 VDC (± 15 %) (max. 150 mA till 45 °C / 80 mA från 45 °C) eller 5 VDC (± 15 %), max. 250 mA
Hjälpspänningsutgång - EtherCAT®-gränssnitt anslutning: 2 Ethernet portar RJ45 med galvanisk separering
Hjälpspänningsutgång (1 ECAT IN / 1 ECAT OUT) - dataöverföringshastighet: 100 Mbit/s full duplex
Hjälpspänningsutgång (1 ECAT IN / 1 ECAT OUT) - kommunikation: EtherCAT® sub Device med CoE (CANopen over EtherCAT®) 1 sändnings-processdataobjekt (TxPDO) och 1 mottagnings-processdataobjekt (RxPDO) med fast mappning
Control-ingångar - format: HTL, PNP (Low 0 … 3 V, High 9 … 30 V)
Analog utgång - konfiguration: Ström- eller spänningsutgång
Analog utgång - (tillval AO/ar) spänningsutgång: -10…+10 V (max. 2 mA)
Analog utgång - strömutgång: 0/4 … 20 mA (belastning max. 270 ohm)
Analog utgång - upplösning 16 bitar
Analogutgång - responstid: Ca 50 ms
Kontrollutgångar - (alternativ AO/ar/CO/CR) format / nivå: 5 … 30 V (beroende på spänning till COM+), PNP
Reläutgångar - antal: 2
Relä-utgångar - (tillval RL) konfiguration: Växlare (potentialfri)
Reläutgångar - AC-brytförmåga: Max. 250 VAC/3 A/750 VA
Reläutgångar - DC-brytförmåga: Max. 150 VDC / 2 A / 50 W.
Reläutgångar - responstid: Ca 50 ms
Reläutgångar - seriellt gränssnitt: Format (alternativ A0/CO): RS232 (tillval AO/ar/CO/CR) format (tillval ar/CR) RS485
Relä-utgångar - baudhastighet: 9600, 19200 eller 38400 baud
Reläutgångar - protokoll: Lecom eller Modbus RTU
Display - typ: Grafik-LCD med bakgrundsbelysning
Display - visningsområde: 8 dekader plus tecken (-9999999999 … 99999999) 13 mm
Display - sifferhöjd (Single + Dual): 26 mm sifferhöjd (stor display) röd/grön/gul (omkopplingsbar)
Visning - färg: Pekskärm (resistiv)
Hölje - urtag (B x H) 91 x 43 mm
Miljöförhållanden höjdnivå: Max. 2000 m ü.NN

Typ av produkt: Digital display

Typ: 6967.5150

Bild - Displayteknik: LCD

: IP65 (framifrån)/IP20 (bakifrån)

Display (Beräkningar): -99999999

Mått.: (L x B x H) 116 x 96 x 48 mm

Vikt: 200 g

Driftspänning max.: 230 V/AC
30 V/DC

Driftspänning (min.): 115 V/AC
18 V/DC

Displaybelysning: röd
grön
Gul

Bredd: 96 mm

Höjd: 48 mm

Längd: 116 mm

Gränssnitt: RJ45
RJ45

Sifferhöjd: 26 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3805208 Motrona 6967.5150 Digital display

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3805208 Motrona 6967.5150 Digital display

Beskrivning

EtherCAT-displayen registrerar, bearbetar, analyserar, visualiserar och överför processdata. Tack vare det mångsidiga gränssnittet kan enheten konfigureras och skalas under drift, parallellt med överföring av statusinformation. Med sin resistiva pekskärm, flerfärgade grafikdisplay (röd, grön, gul) och en integrerad stapeldiagramvisning är skärmen perfekt ideal som display på plats.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
