Motrona 6877.5021 I/O-modul Skruvklämma Antal digitala ingångar: 1

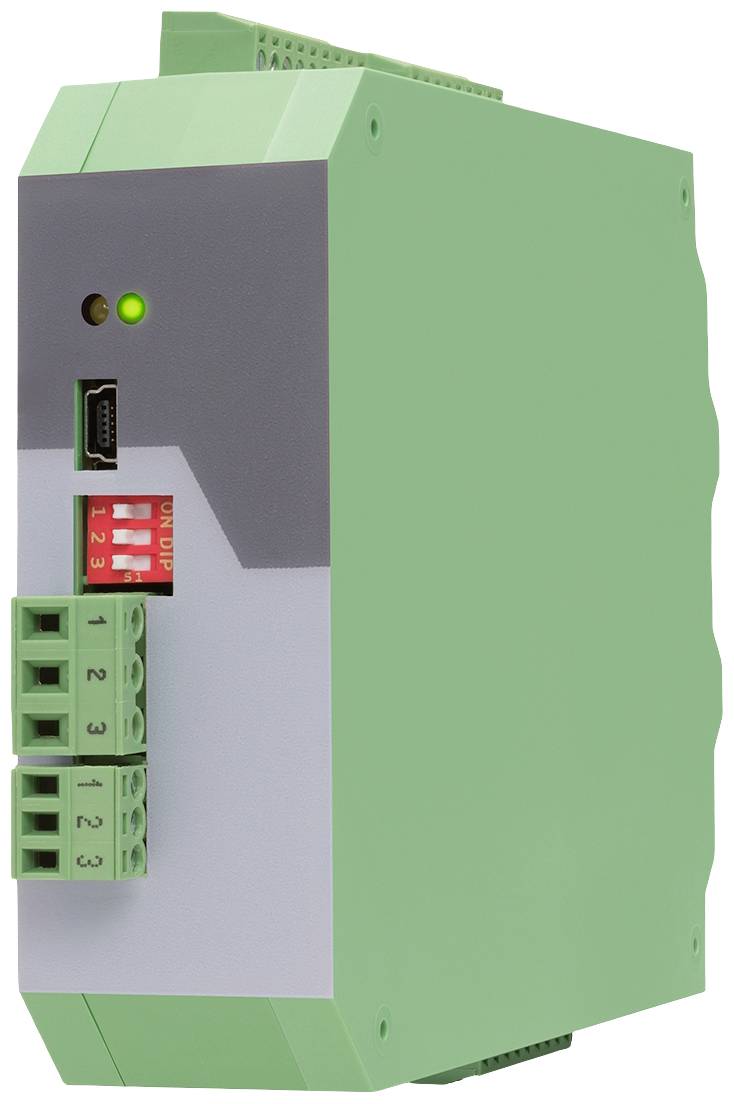

En grön elektronisk enhet med kontaktdon och LED-display på framsidan, sannolikt en industriell strömförsörjning.

Typ av produkt

I/O-modul

Gränssnitt

Skruvklämma

Typ

6877.5021

Driftspänning (specifikationer)

18–30 V/DC

Höjd

140 mm

Datablad (PDF)

Leverans tor. 24 sep.

1 Styck

Antal

Styck

Toal (3 192,00 kr / stycken)

3 192,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

DMS-mätförstärkare (1-faldig)

6-ledaranslutning för en DMS fullbryggesgivare
1 x ström- spännings-utgång
Inställbar bryggspänning PRO från 3 VDC till 10 VDC
Sensorinernas känslighet 1 … 10 mV
Överföring av sensordata via RS-485
Programmering via USB och användargränssnittet OS (gratisprogram)
4 x Control-ingångar HTL/PNP
4 x kontrollutgångar för signalering av olika driftlägen

Tekniska specifikationer

Anslutningar anslutning: Skruvklämmor, 1,5 mm2 / AWG 16
Spänningsförsörjning ingångsspänning 18... 30 V/DC
Spänningsförsörjning skyddskrets: Polvändningsskydd
Spänningsförsörjning rippel: ≤ 10 %
Spänningsförsörjning strömförbrukning: Ca 50 mA (vid 24 V, obelastad)
DMS-matning utgångsspänning 3-10 VDC
DMS-försörjning utgångsström: Max. 50 mA
DMS-ingångar antal: 1 med återläsning
DMS-ingång konfiguration: Spänning
DMS-ingångar känslighet: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
DMS-ingångar upplösning 16 bitar
DMS-ingångar noggrannhet: +/- 0.01 % / 10k
Analoga utgångar antal:1
Analoga utgångar spänning: +/- 10V (extern last max. 5 kOhm)
Analoga utgångar ström: 0/4mA...20 mA (belastning max. 270 ohm)
Analoga utgångar upplösning 16 bitar
Analoga utgångar noggrannhet: +/- 0.01 % / 10k
Analoga utgångar responstid: Beroende på Sampling Time och filter
Control ingångar antal: 4
Control ingångar format: HTL, PNP (Low 0... 4 V, High 10 30 V)
Kontrollingångar frekvens: Max. 1 kHz
Control ingångar svarstid 1 ms
Control ingångar belastning: Max. 3mA vid 24VDC
Control utgångar antal 4
Control utgångar format/nivå: HTL: 17... 29 V (beroende på matningsspänning)
Control utgångar utgångsström: Max. 30 mA, High Side Driver
USB-utförande: USB 2.0 Mini typ B.
Hölje utförande: 2-ledare RS-422
Hölje protokoll: LECOM, MODBUS
Hölje, material: Plast
Hölje montering: På 35 mm din-skena (enligt en 60715)
Hölje, mått (B x H x D): 34 x 140 x 118 mm
Hölje kapslingsklass IP20
Hölje, vikt: Ca 100 g.
Temperaturintervall (drift): 0 °C ... +60 °C (icke-kondenserande)
Omgivningstemperatur förvaring: -25 °C ... +70 °C (icke-kondenserande)
Felfrekvens MTBF i år (kontinuerlig drift vid 60 °C): 66.5

Typ av produkt: I/O-modul

Gränssnitt: Skruvklämma

Typ: 6877.5021

Driftspänning (specifikationer): 18–30 V/DC

Höjd: 140 mm

Längd: 118 mm

Bredd: 34 mm

Antal digitala ingångar: 1

Mått.: (L x B x H) 118 x 34 x 140 mm

Tillverkarnr.: 6877.5021

Dokument & nedladdningar

Datablad

Datablad 2899376 Motrona 6877.5021 I/O-modul Skruvklämma Antal digitala ingångar: 1

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2899376 Motrona 6877.5021 I/O-modul Skruvklämma Antal digitala ingångar: 1

Beskrivning

Till denna mätförstärkare kan en DMS-fullbryggesgivare anslutas, det finns en analog utgång (ström/spänning).
Det är ett USB-programmeringsgränssnitt och ett RS-485 kommunikationsgränssnitt med LECOM eller MODBUS protokoll finns. Med hjälp av fyra HTL Control-ingångar kan DMS-sensorer nollställas.
De fyra HTL Control-utgångarna överför överskridande, överskridande av brytpunkter samt rörelser utanför ett område. Det kan även finnas ett DMS-fel.
Med HTL Control-ingångar kan självhållande vid utgångarna återkallas.
Dessutom kan en sättfunktion för den analoga utgången implementeras via HTL Control-ingångar.
