Microchip Technology TC4469CPD PMIC - Gate-Driver Inverterande, Ej inverterande Low-Side PDIP-14
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
PMIC - Gate-Driver
Kapsling
PDIP-14
Monteringssätt
Genomföringshål
Typ
TC4469CPD
tillverkargaranti
Microchip Technology
Datablad (PDF)
201 Styck (Bara så länge lagret räcker)
Antal
Toal (31,12 kr / stycken)
31,12 kr
exkl. moms
30 dagars öppet köp
Höjdpunkter & detaljer
Universal motordriven-IC
Viktig information!
Tekniska specifikationer
- Typ
TC4469CPD
- Typ av produkt
PMIC - Gate-Driver
- Kapsling
PDIP-14
- tillverkargaranti
Microchip Technology
- Tillv. -förk.
MCP
- Konfiguration
Low-Side
- Ingångstyp
Inverterande
Ej inverterande
- Fördröjningstid
40 ns
- Kanaler
4
- Ingångsspänning min.
4.5 V
- Ingångsspänning max.
18 V
- Driftstemperatur (Min)
0 °C
- Driftstemperatur (max.)
+70 °C
- Antal konfigurationer
4
- Effekt-topp
1.2 A
- Monteringssätt
Genomföringshål
- Utförande
Motordrivkrets
- Drifttemperatur
0 - 70 °C
- Driftspänning (specifikationer)
4.5 - 18 V
Dokument & nedladdningar
Datablad
Datablad 182257 Microchip Technology TC4469CPD PMIC - Gate-Driver Inverterande, Ej inverterande Low-Side PDIP-14
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 182257 Microchip Technology TC4469CPD PMIC - Gate-Driver Inverterande, Ej inverterande Low-Side PDIP-14
Beskrivning

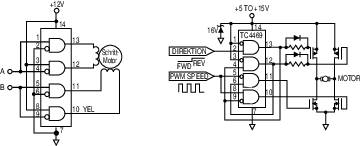

Med TC 4469 kan du utföra stegmotorstyrning, varvtalsreglering, medriktningsomkoppling eller 3-fasstyrning. Små motorer kan drivas direkt från IC:n. För hög ström måste MOSFET kopplas in. Ingångarna är C-MOS-kompatibla och kan därmed anslutas direkt till processorstyrningar eller logikmoduler.
