Metz Connect SAR5 Kopplingsrelä
EAN:
Fabrikatsnr.
Artikelnr.:

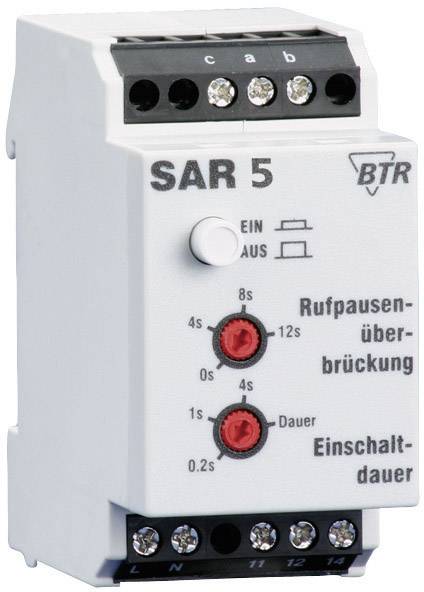

BTR starkströmkopplingsrelä SAR 5 för bärskena TH35
Höjdpunkter & detaljer
- Fjärromkoppling via ringsignal
- Inställbara kopplingstider
- Skenmontering
Tekniska specifikationer
- Typ av produkt
Kopplingsrelä
- Mått.
(B x H x D) 35 x 68 x 60 mm
- Tillverkarfärg
Ljusgrå
- Bredd
35 mm
- Höjd
68 mm
- Djup
60 mm
- Bryteffekt
1500 VA (AC); 240 VA VID< 30 V (DC); 50 VA VID> 30 V (DC)
- Brytspänning
max. 250 V AC
- Brytström
max. 8 A
- Försörjningsspänning
24 V (AC/DC), 10 mA
- Display (tum)
1.0 tum
- UKCA
Ja
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 930510 Metz Connect SAR5 Kopplingsrelä
Deklaration om överensstämmelse
Deklaration om överensstämmelse 930510 Metz Connect SAR5 Kopplingsrelä
Beskrivning
Observera, denna text är maskinöversatt.
SAR 4 och 5 SAR när applicera en styrspänning (för. Exempel inkommande samtal spänning av en telekommunikationsledning) via en kontakt en extern signalgivare (z. B. klocka, horn eller lampa) med egen eller en separat strömförsörjning. Med inbyggd switch, den yttre signalering kan selektivt slås på eller av. SAR 4 och 5 är ansluten till en telekommunikationsledning eller en likströmskälla och driven av anropsspänningen eller styrspänning. Den är monterad på en TH35. Med hjälp av två potentiometrar som överbryggande samtals paus och Einschaltdauerbegrenzung kan justeras individuellt. Således är det möjligt att ansluta olika enheter såsom blinkande lampor eller impulsbrytare. SAR 4 SAR och 5 har en växlande kontakt för anslutning av enheter. Reaktion endast i den drivspänning, för att inte uppringning pulser (DP).
SAR 4 och 5 SAR när applicera en styrspänning (för. Exempel inkommande samtal spänning av en telekommunikationsledning) via en kontakt en extern signalgivare (z. B. klocka, horn eller lampa) med egen eller en separat strömförsörjning. Med inbyggd switch, den yttre signalering kan selektivt slås på eller av. SAR 4 och 5 är ansluten till en telekommunikationsledning eller en likströmskälla och driven av anropsspänningen eller styrspänning. Den är monterad på en TH35. Med hjälp av två potentiometrar som överbryggande samtals paus och Einschaltdauerbegrenzung kan justeras individuellt. Således är det möjligt att ansluta olika enheter såsom blinkande lampor eller impulsbrytare. SAR 4 SAR och 5 har en växlande kontakt för anslutning av enheter. Reaktion endast i den drivspänning, för att inte uppringning pulser (DP).
Version
- Montage på skena TH35
- Inbyggd strömbrytare för till- och frånkoppling av extern signal
- Anslutning till telekommunikations-anslutningskabel eller likspännings-signalkälla
- Inställbar avfallsfördröjning och avbrott för optimal aktivering av de anslutna förbrukarna
