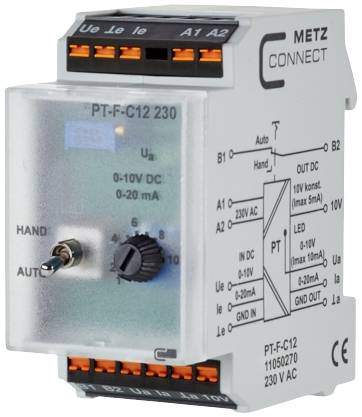

Metz Connect PT-F-C12 230 V AC 11050270 Signalomvandlare 1 st

Potentialsepareringen / signalomvandlaren används för att separera analoga signaler från 0 till 10 V DC och 0 till 20 mA DC eller för signalomvandling från 0 till 10 V DC till 0 till 20 mA DC eller 0 till 20 mA DC till 0 till 10 V. DC Ingångs-, resp. Utgångssignaler och matningsspänning är ömsesidigt isolerade. På enheten kan alternativt en ingångssignal 0 till 10 V eller 0 till 20 mA anslutas. Funktion potentialdelning: Vid PT-C12 230 jämförs ingångssignalen 0 till 10 V proportionellt mot utgångssignalen 0 till 10 V. PTI-C12 230 utjämnar ingångssignalen 0 till 20 mA proportionellt mot utgångssignalen 0 till 20 mA. Funktion signalomvandling med potentialdelning: Vid en signalomvandling från 0 till 10 V till 0 till 20 mA eller 0 till 20 mA till 0 till 10 V kan den omvandlade utgångssignalen justeras med hjälp av den inbyggda vridtrimmern. Dessutom är en handdriven nödmanövernivå integrerad med MANUELL-AUTO-omkopplare med återkopplingskontakt. Via potentiometern på FRAMSIDAN kan i brytarläge FÖR HAND utgångssignalen 0 till 10 V eller 0 till 20 mA ställas in. På klämman 10 V finns en konstant utgångsspänning på max. 10 V DC, 5 mA till förfogande. Den inbyggda LED:en används för visning av ljusstyrka beroende på höjden på utgångssignalen UA. Anslutning med fjäderkraftklämmor (Push-in).

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
