Metz Connect PT-C12 230 V AC 110502 Signalomvandlare 1 st

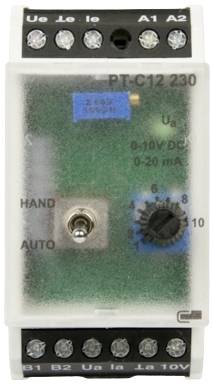

En elektrisk apparat med strömbrytare, sifferreglage och flera anslutningar, märkt med 'PT-C12 230'.

Typ av produkt

Signalomvandlare

Ingångssignal max. (ström)

20 mA

Ingångssignal max. (spänning)

10 V

Typ

PT-C12 230 V AC

Mått.

(L x B x H) 60 x 35 x 69.30 mm

Datablad (PDF)

Leverans fre. 2 okt.

4 Styck

Antal

Styck

Toal (632,00 kr / stycken)

712,00 kr

-11 %

632,00 kr

exkl. moms

Endast 4 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ: PT-C12 230 V AC

Typ av produkt: Signalomvandlare

Ingångssignal max. (ström): 20 mA

Ingångssignal max. (spänning): 10 V

Mått.: (L x B x H) 60 x 35 x 69.30 mm

Utgångssignal (spänning): 0 - 10 V/DC

Utgångssignal (ström): 0 - 20 mA

Driftspänning: 230, 230 V/AC, V/DC (max)

Driftspänning max.: 230 V/AC
230 V/DC

Börda: 500 Ω

Ingångssignal (spänning): 0 - 10 V/DC

Ingångssignal (ström): 0 - 20 mA

Innehåll: 1 st

Bredd: 35 mm

Höjd: 69.30 mm

Längd: 60 mm

Strömförbrukning: AC: 200 mA; DC: 110 mA

Max. omgivningstemperatur: +70 °C

Min. omgivningstemperatur: -20 °C

Matningsspänning (mun.): 230 V/AC
230 V/DC

Tvärsnitt styv (max.): 2.5 mm²

Tvärsnitt styv (min.): 0.34 mm²

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3164622 Metz Connect PT-C12 230 V AC 110502 Signalomvandlare 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3164622 Metz Connect PT-C12 230 V AC 110502 Signalomvandlare 1 st

Beskrivning

Potentialsepareringen / signalomvandlaren används för att separera analoga signaler från 0 till 10 V DC och 0 till 20 mA DC eller för signalomvandling från 0 till 10 V DC till 0 till 20 mA DC eller 0 till 20 mA DC till 0 till 10 V. DC Ingångs-, resp. Utgångssignaler och matningsspänning är ömsesidigt isolerade. På enheten kan alternativt en ingångssignal 0 till 10 V eller 0 till 20 mA anslutas. Funktion potentialdelning: Vid PT-C12 230 jämförs ingångssignalen 0 till 10 V proportionellt mot utgångssignalen 0 till 10 V. PTI-C12 230 utjämnar ingångssignalen 0 till 20 mA proportionellt mot utgångssignalen 0 till 20 mA. Funktion signalomvandling med potentialdelning: Vid en signalomvandling från 0 till 10 V till 0 till 20 mA eller 0 till 20 mA till 0 till 10 V kan den omvandlade utgångssignalen justeras med hjälp av den inbyggda vridtrimmern. Dessutom är en handdriven nödmanövernivå integrerad med MANUELL-AUTO-omkopplare med återkopplingskontakt. Via potentiometern på FRAMSIDAN kan i brytarläge FÖR HAND utgångssignalen 0 till 10 V eller 0 till 20 mA ställas in. På klämman 10 V finns en konstant utgångsspänning på max. 10 V DC, 5 mA till förfogande. Den inbyggda LED:en används för visning av ljusstyrka beroende på höjden på utgångssignalen UA. Anslutning med skruvklämmor.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
