Metz Connect 1103160522 Övervakningsreläer 230 V/AC (max) 2 switch 1 st

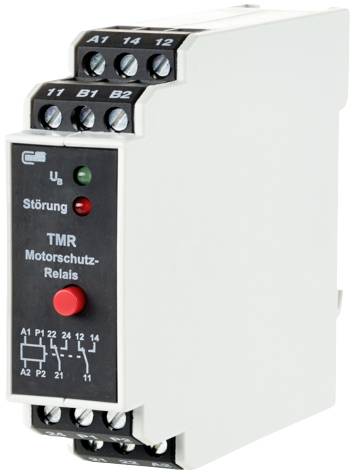

Motorskyddsrelä med skruvklämmor och LED-lampor för spännings- och felindikering. Lämplig för skydd av elektriska motorer.

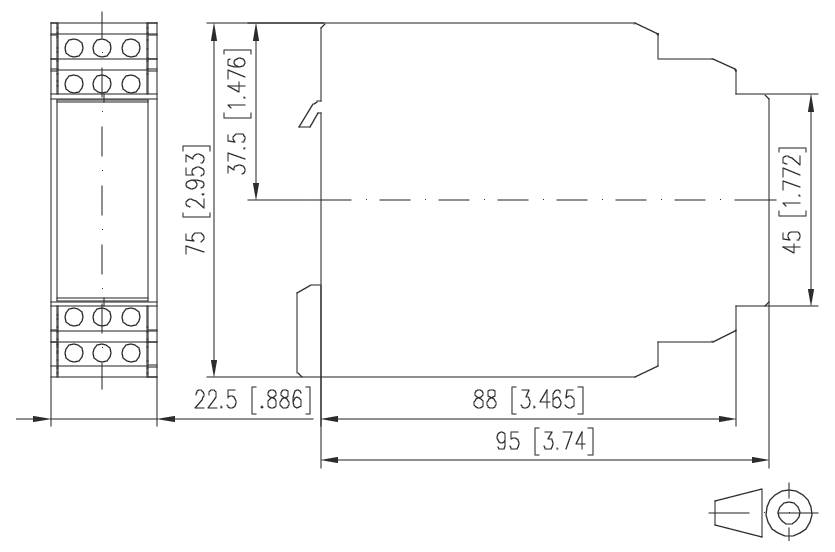

Teknisk dimensionerad ritning av en mekanisk del, som visar sido- och framvyer med mätningar i millimeter och tum.

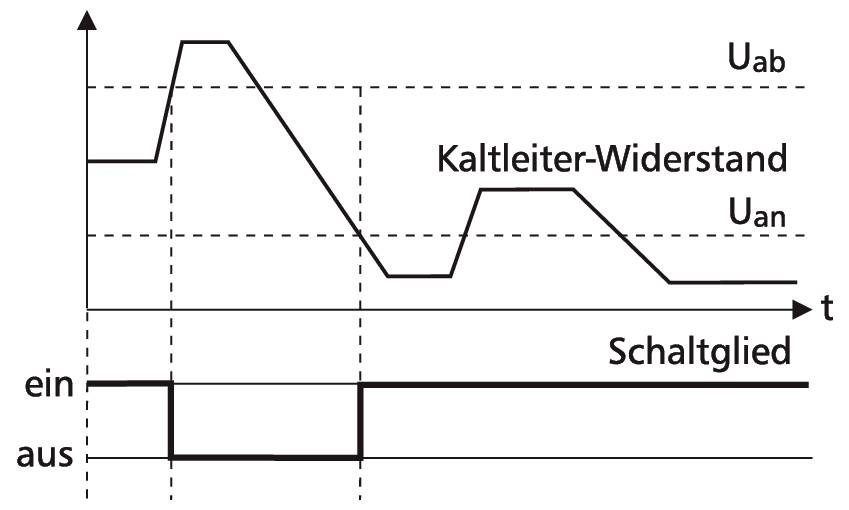

Diagram över kallledarmotstånd: Förlopp av Uab och Uan över tiden t med kopplingselem på/av; spänningen stiger, sjunker och växlar mellan två nivåer.

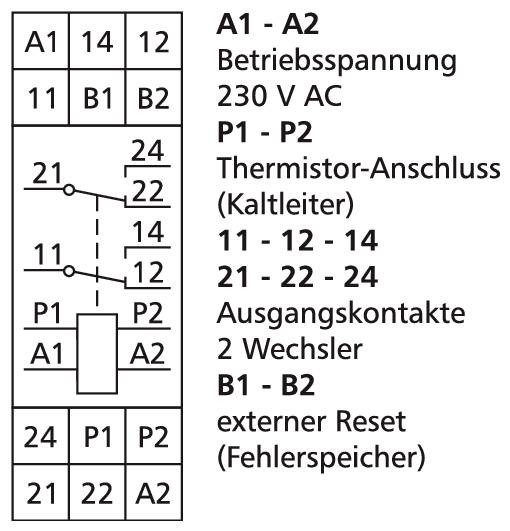

Schaltplan för en relämodul: Driftsspänning 230 V AC, termistoranslutning P1-P2, två växlingskontakter 11-12-14 och 21-22-24, extern återställning B1-B2.

1/4

Typ av produkt

Övervakningsreläer

Funktioner

PTC-övervakning

Driftspänning max.

230 V/AC

Kontakttyp

2 switch

Växelspänning (max.)

230 V/AC

Datablad (PDF)

Okänd leveranstid

Antal

Styck

Toal (520,00 kr / stycken)

520,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Övervakningsrelä

Höjdpunkter & detaljer

MätreläerÖvervakningsreläMotorskyddsövervakningKilremövervakningBTR Netcom

Tekniska specifikationer

Typ av produkt: Övervakningsreläer

Typ: 1103160522

Funktioner: PTC-övervakning

funktioner: med provknapp

Driftspänning: 230 V/AC

Driftspänning max.: 230 V/AC

Driftspänning: 230 V/AC (max)

Kontakttyp: 2 switch

Växelspänning (max.): 230 V/AC

Anslutning: Skruvklämma

: IP40

Min. temperatur: 0 °C

Max. temperatur: +55 °C

Bredd: 22.50 mm

Höjd: 75 mm

Djup: 95 mm

Mått.: (B x H x D) 22.50 x 75 x 95 mm

Innehåll: 1 st

Vikt: 150 g

Tillverkarfärg: Grå

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2860481 Metz Connect 1103160522 Övervakningsreläer 230 V/AC (max) 2 switch 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2860481 Metz Connect 1103160522 Övervakningsreläer 230 V/AC (max) 2 switch 1 st

Beskrivning

Termistorreläet används som skyddsrelä för motorer mot termisk överbelastning (otillåten Uppvärmning). Denna Uppvärmning kan uppstå genom mekanisk överbelastning på axeln eller vid drift av motorn med otillåtna spänningar. Som sensor används en kalledare (PTC) som om möjligt placeras på den del av motorn som är mest uppvärmd vid överbelastning (t.ex. integrerad i motorlindningen). Enheten kan även användas på motorer med inbyggd termobrytare. Integrerat felminne med återställningsknapp på framsidan, eller anslutning av en extern reset-knapp (klämmor B1 - B2)., varianter:, 230 V AC eller 24 V AC/DC, 1 växlare eller 2 växlare.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
