Name: MERZ M-VEV 35/21-6/V1/X Fördelningcentral MZB9784 400 V 32 A
Brand: MERZ
SKU: 3521745

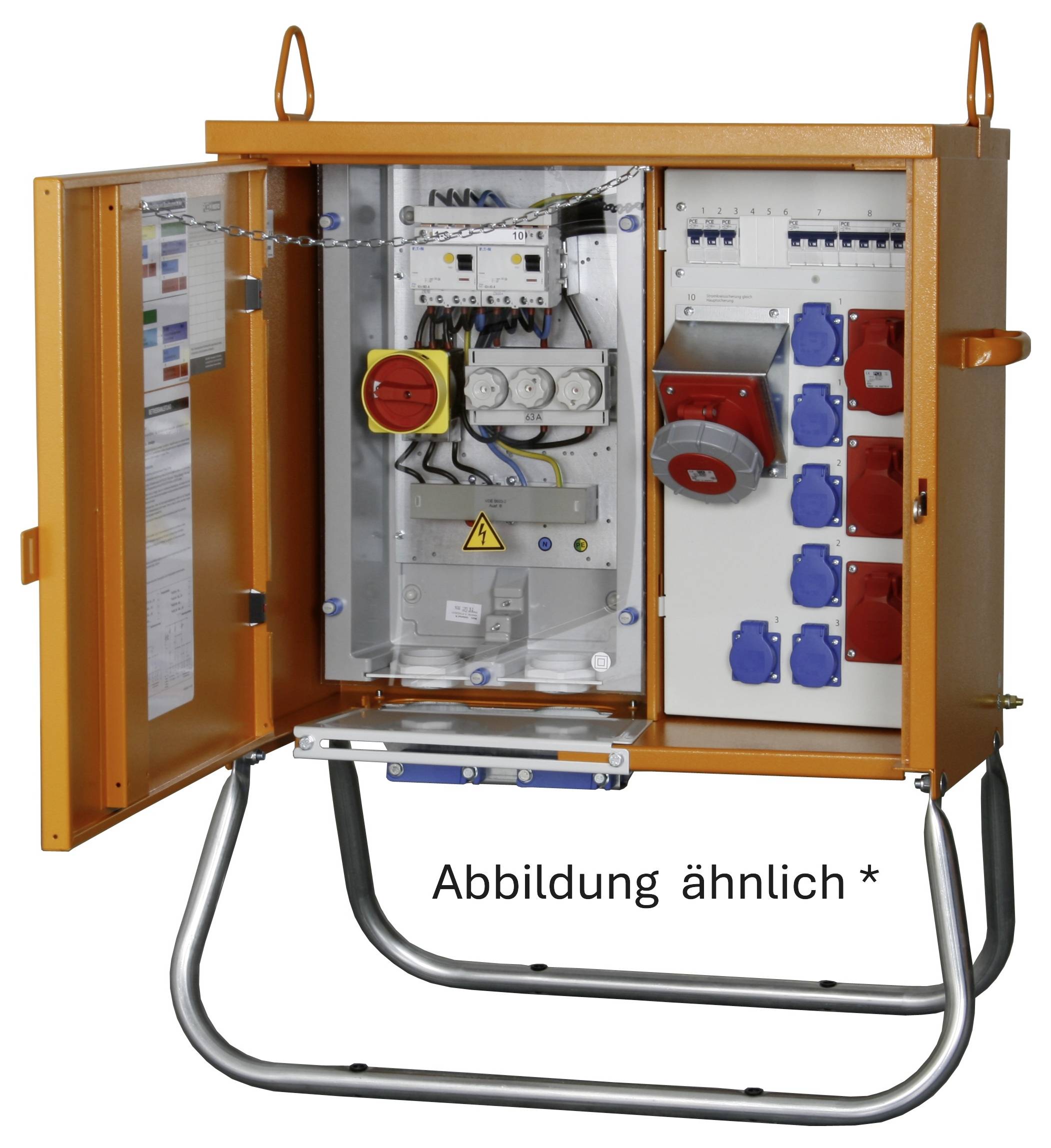

'Orange eldistributionsskåp med öppen dörr, som visar olika uttag och strömbrytare. Monterad på ett metallstativ. Etiketten lyder "Avbildning liknande".'

Liknande avbildning

Datablad (PDF)

Utgått

Rapportera juridiska problem

Höjdpunkter & detaljer

Fördelningcentral 35 A.

Stabilt hölje av stålplåt med väderbeständig pulverbeläggning RAL 2000
2 vridbara lyftöglor
Mätanordning enligt din 43870
Alla installationer är skyddsisolerade
Förzinkat underställ med plasthylsor för jordspikar för fäste i marken
Standard din en 61439-4

Tekniska specifikationer

Typ av produkt: Fördelningcentral

Nominell ingångsspänning: 400 V

Nominell ingångsström: 32 A

Nominell utgångsspänning: 400 V

Ingångar: Klämma 6-35 m²

Anslutning A: Skruvterminal

Anslutning B: CEE- Vägguttag 16 A 5polig
CEE-Vägguttag 32 A 5polig
Jordat kontaktuttag

Antal CEE kopplingar: 3

Antal jordade kontakter: 6

Standarder: DIN EN 61439-4

Tillverkarfärg: Orange

Mått.: (B x H x D) 710 x 935 x 360 mm

Bredd: 710 mm

Höjd: 935 mm

Djup: 360 mm

Ingångar (CEE fördelare): Skruvklämma

Utgångar (CEE fördelare): CEE Koppling 16 A 5-polig
CEE Koppling 32 A 5-polig
Skyddskontakt-koppling

Dokument & nedladdningar

Datablad

Datablad 3521745 MERZ M-VEV 35/21-6/V1/X Fördelningcentral MZB9784 400 V 32 A

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3521745 MERZ M-VEV 35/21-6/V1/X Fördelningcentral MZB9784 400 V 32 A

Beskrivning

Fördelarskåp 22 kVA
Huvudbrytare (kan manövreras med ström) 1
Fi-skydd 1x40/0,03 A typ B.
CEE uttag 5-poliga: 2x16A, 1x32A
Jordade uttag 6
Ledningsskyddsbrytare 2x16 A C 3-polig;3x16A C 1-polig
