Name: MERZ M-EV 63/22-6/G/E/X Fördelningcentral MZB9078 400 V 63 A
Brand: MERZ
SKU: 3521766

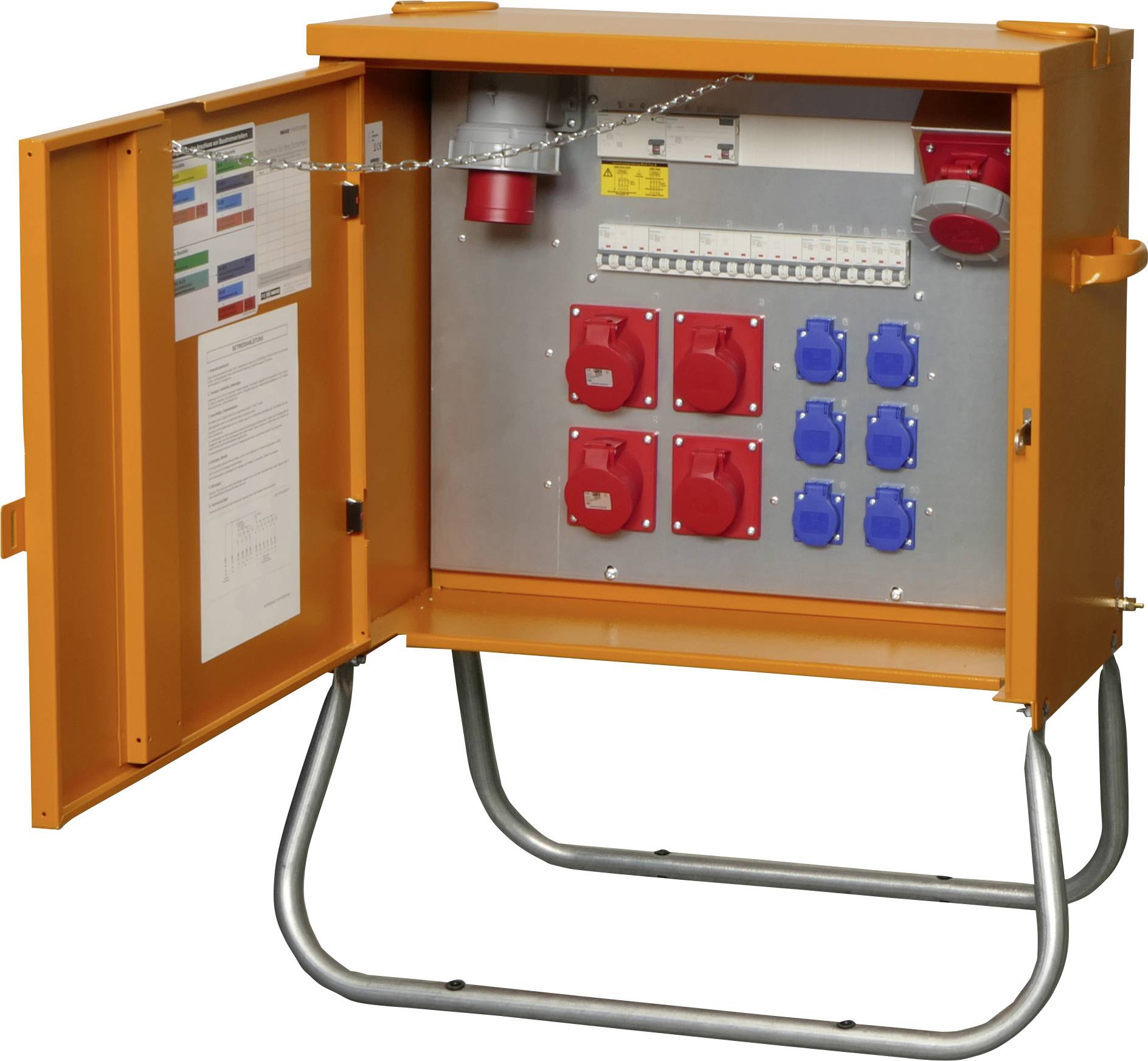

Orange elfördelningsskåp med öppen dörr som visar olika uttag och strömbrytare för kraftanslutningar på ett metallstativ.

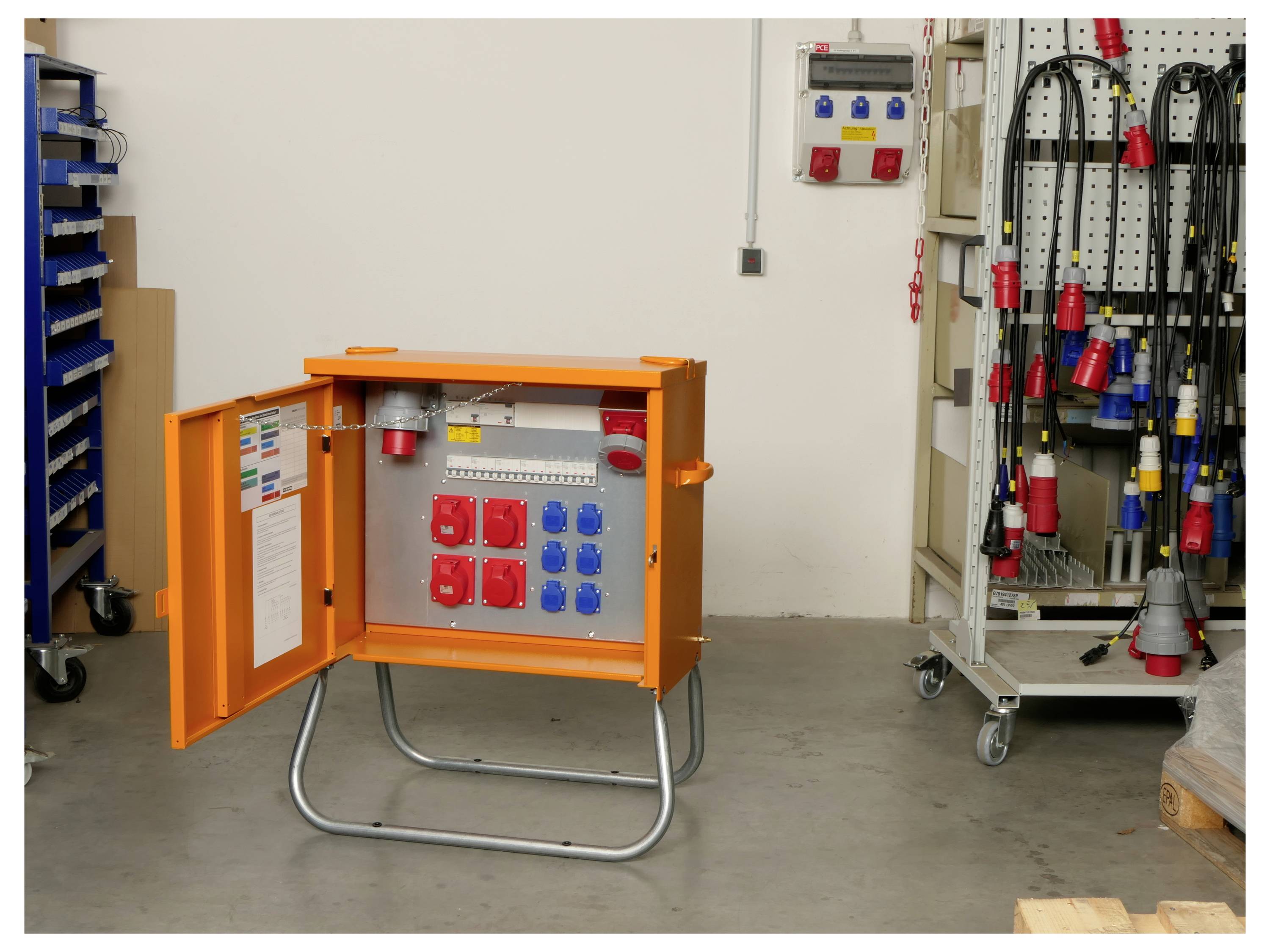

En öppen orange elektrisk fördelningsbox med blå och röda uttag är placerad på ett betonggolv i en verkstadsmiljö.

1/2

Datablad (PDF)

Utgått

Rapportera juridiska problem

Höjdpunkter & detaljer

Kopplingsskåp 63 A.

Stabilt hölje av stålplåt med väderbeständig pulverbeläggning RAL 2000
2 vridbara lyftöglor
Mätanordning enligt din 43870
Alla installationer är skyddsisolerade
Förzinkat underställ med plasthylsor för jordspikar för fäste i marken
Standard din en 61439-4

Tekniska specifikationer

Typ av produkt: Fördelningcentral

Nominell ingångsspänning: 400 V

Nominell ingångsström: 63 A

Nominell utgångsspänning: 400 V

Ingångar: CEE-uttag 63 A 5-polig

Anslutning A: CEE-Vägguttag 63 A 5polig

Anslutning B: CEE- Vägguttag 16 A 5polig
CEE-Vägguttag 32 A 5polig
CEE-Vägguttag 63 A 5polig
Jordat kontaktuttag

Antal CEE kopplingar: 5

Antal jordade kontakter: 6

Standarder: DIN EN 61439-4

Tillverkarfärg: Orange

Mått.: (B x H x D) 710 x 935 x 360 mm

Bredd: 710 mm

Höjd: 935 mm

Djup: 360 mm

Ingångar (CEE fördelare): CEE Kontakt 63 A 5-polig

Utgångar (CEE fördelare): Skyddskontakt-koppling
CEE Koppling 63 A 5-polig
CEE Koppling 32 A 5-polig
CEE Koppling 16 A 5-polig

Dokument & nedladdningar

Datablad

Datablad 3521766 MERZ M-EV 63/22-6/G/E/X Fördelningcentral MZB9078 400 V 63 A

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3521766 MERZ M-EV 63/22-6/G/E/X Fördelningcentral MZB9078 400 V 63 A

Beskrivning

22 kVA ändfördelarcentral
Elkontakt: 1xCEE 32A 5-polig
Fi-skyddsbrytare 1x40/0,03 A typ B.
1x40/0,03 A typ A.
CEE uttag 5-poliga: 2x16A, 1x32A
Jordade uttag 6
Ledningsskyddsbrytare 2x16 A C 3-polig;
1 x 32A C 3-polig; 6 x 16A C 1-polig
