Name: MERZ M-EV 32/21-6/G/X Fördelningcentral MZB9075 400 V 32 A
Brand: MERZ
SKU: 3521765

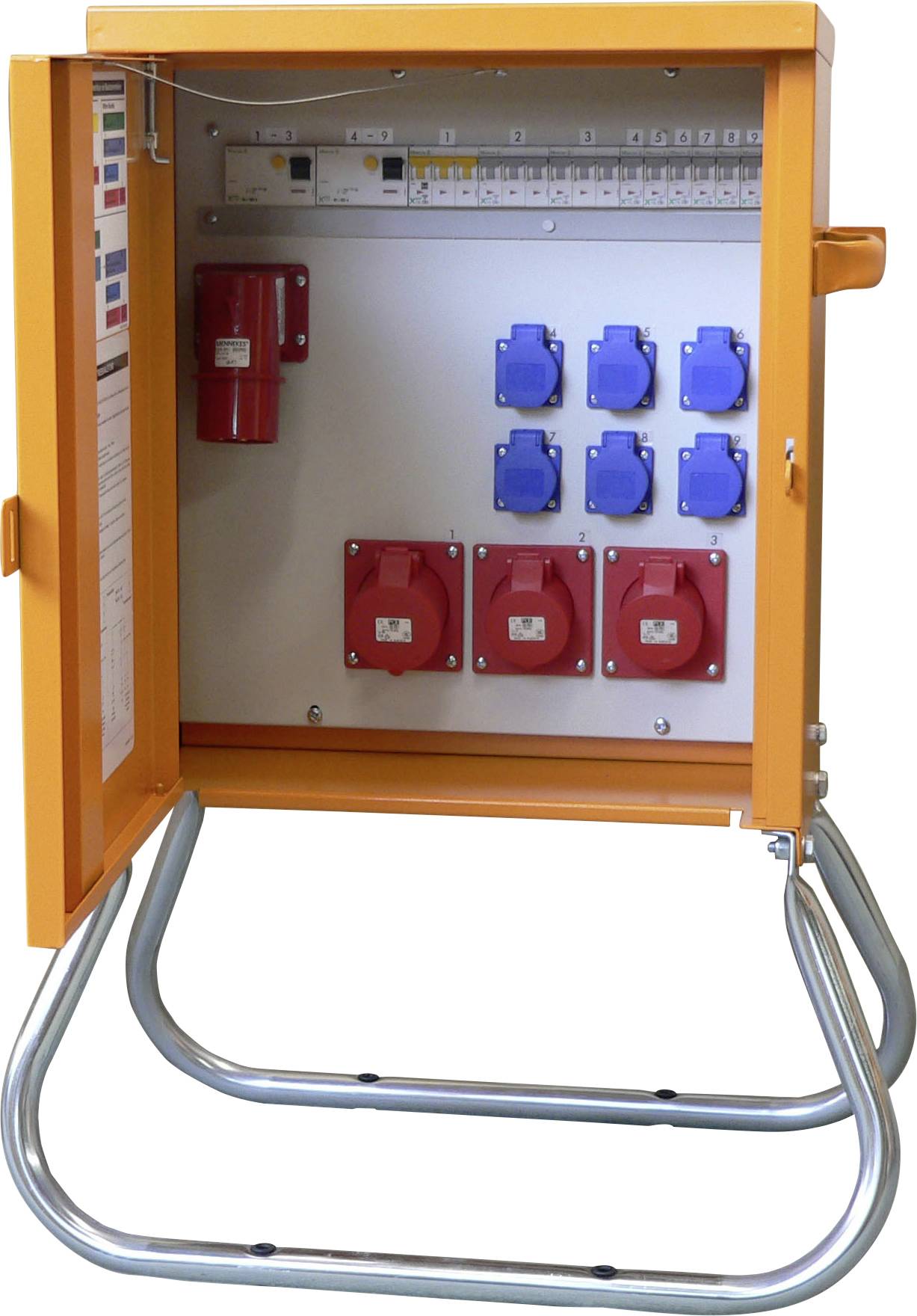

En öppen elektrisk fördelningsbox med orange hölje, som visar automatsäkringar, röda och blå eluttag, och ledningar invändigt.

Datablad (PDF)

Utgått

Rapportera juridiska problem

Höjdpunkter & detaljer

Kopplingsskåp 32 A.

Stabilt hölje av stålplåt med väderbeständig pulverbeläggning RAL 2000
2 vridbara lyftöglor
Mätanordning enligt din 43870
Alla installationer är skyddsisolerade
Förzinkat underställ med plasthylsor för jordspikar för fäste i marken
Standard din en 61439-4

Tekniska specifikationer

Typ av produkt: Fördelningcentral

Nominell ingångsspänning: 400 V

Nominell ingångsström: 32 A

Nominell utgångsspänning: 400 V

Ingångar: CEE 32 A 5-polig

Anslutning A: CEE-Vägguttag 32 A 5polig

Anslutning B: CEE- Vägguttag 16 A 5polig
CEE-Vägguttag 32 A 5polig
Jordat kontaktuttag

Antal CEE kopplingar: 3

Antal jordade kontakter: 6

Standarder: DIN EN 61439-4

Tillverkarfärg: Orange

Mått.: (B x H x D) 500 x 900 x 285 mm

Bredd: 500 mm

Höjd: 900 mm

Djup: 285 mm

Ingångar (CEE fördelare): CEE Kontakt 32 A 5-polig

Utgångar (CEE fördelare): Skyddskontakt-koppling
CEE Koppling 16 A 5-polig
CEE Koppling 32 A 5-polig

Dokument & nedladdningar

Datablad

Datablad 3521765 MERZ M-EV 32/21-6/G/X Fördelningcentral MZB9075 400 V 32 A

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3521765 MERZ M-EV 32/21-6/G/X Fördelningcentral MZB9075 400 V 32 A

Beskrivning

22 kVA ändfördelarcentral
Elkontakt: 1x CEE 32A 5-polig
FI-skyddsbrytare 1x40/0,03 A typ B,
1x40/0,03 A typ A.
CEE uttag 5-poliga: 2x16A, 1x32A,
Jordade uttag 6
Ledningsskyddsbrytare 2x16 A C 3-polig;
1 x 32A C 3-polig; 6 x 16A C 1-polig

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
