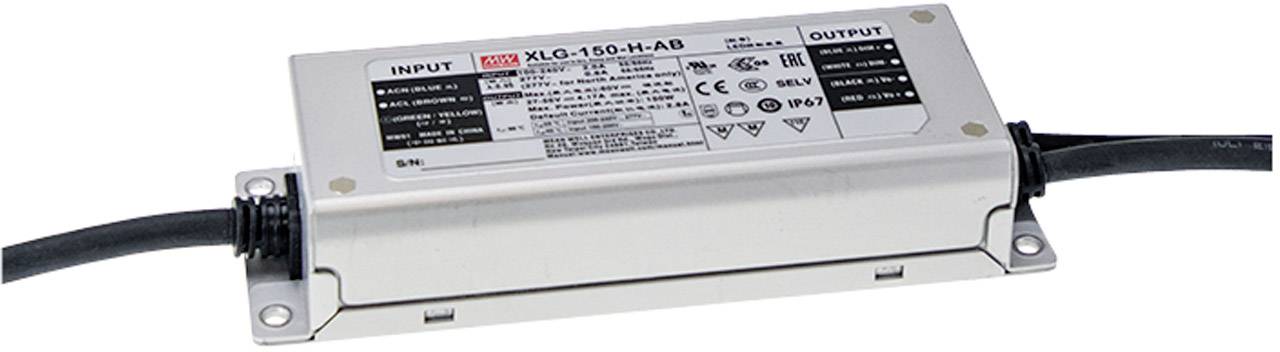

MEAN WELL XLG-150-M-AB LED driver Konstant effekt 150 W 700 - 2100 mA 60 - 107 V/DC 3-i-1 Dimmerfunktion, möbelregistrer
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
8 Styck
Höjdpunkter & detaljer
XLG-150-M-AB
- Konstant effekt
- 60 - 107 V/DC
- 700 - 2100 mA
Tekniska specifikationer
- Typ av produkt
LED driver
- Utförande
Konstant effekt
- Mått.
(L x B x H) 180 x 63 x 35.5 mm
- Tillverkarfärg
Metall
- Utgångsspänning (max.)
107 V/DC
- Utgångsspänning (min.)
60 V/DC
- Kontrollmärkning
CB, MM, ENEC, UL
- Utgångsström max.
2100 mA
- Utgångsström (max.) - avrundad
2.1 A
- Driftspänning
230 V/AC
115 V/AC
- LED-drivrutiner - specifikationer
3-i-1 Dimmerfunktion
möbelregistrering
Outdoor
PFC-krets
dimbar
justerbar
Överbelastningsskydd
Överspänning
Montering på brandfarliga ytor
IP67
- Anslutning
Ledning, öppen ände
- Effekt max.
150 W
- Antal utgångar
1 x
- Antal ingångar
1 x
- Utgångsström (min.)
700 mA
- Ingångsspänning (max.)
305 V/AC
431 V/DC
- Ingångsspänning (min.)
100 V/AC
142 V/DC
- Vikt
800 g
- Effektområde
150 W (max)
- Typ
switchad
- Bredd
63 mm
- Höjd
35.5 mm
- Längd
180 mm
- Max. temperatur
+90 °C
- Min. temperatur
-40 °C
Dokument & nedladdningar
Datablad
Datablad 2143301 MEAN WELL XLG-150-M-AB LED driver Konstant effekt 150 W 700 - 2100 mA 60 - 107 V/DC 3-i-1 Dimmerfunktion, möbelregistrer
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2143301 MEAN WELL XLG-150-M-AB LED driver Konstant effekt 150 W 700 - 2100 mA 60 - 107 V/DC 3-i-1 Dimmerfunktion, möbelregistrer
Villkor för garanti
Villkor för garanti 2143301 MEAN WELL XLG-150-M-AB LED driver Konstant effekt 150 W 700 - 2100 mA 60 - 107 V/DC 3-i-1 Dimmerfunktion, möbelregistrer
Beskrivning
Conrad har den utökade XLG-serien till LED-switchade nätaggregat med MEAN WELL i sin produkt utbud som är baserat på en design med konstant effekt och konstant spänning. Nytt är den nätenhet versioner med 150 W. förutom L/H-version för konstant ström- och konstant effekt program finns dessutom en 12 V- och 24 V-version för konstant spänning användningsområden. Dessa modeller lämpar sig för användning i inom- och utomhusbelysning projekt inklusive vattentät ljuslister och iögonfallande ljuslådor. Utförandet typ L är avsedd för en full belastning drift av 700 till 1050mA, den konstanta ström från typ M-modeller kan ställas om från 1400 till 2100mA. Typ H för full power-drift baseras på en 56V-utgång och erbjuder olika drivrutiner strömmar för diverse effekten. Denna typ passar till COB-LED:er med en genomgångsspänning på under 56V samt SMD-lysdioder framför allt för lampor som en efterlevnaden av selv liten 60V kräver. Alla modeller i XLG-serien når en hög överspänningsskydd på upp till 10kV(LN-PE) / 6kV (L-N), är EN61547 och EN61000-4-5 godkänd och passar för alla typer av utomhusbelysning. Din ingång överspänningsskydd (IOVP är framtagen speciellt för instabila växelström källor och minskar fel rater lampor ännu.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- IP67
- Strömbegränsningen via intern potentiometer kan ställas in, 3-i-1 Dimmerfunktion (0...10V DC, 10V PWM, potentiometer
- Oberoende drivenhet
- Universalingång 100...305 V AC
- Metallhölje
- Överbelastningsskydd genom avstängning, auto recovery
- Skyddad mot kortslutning, överström, överspänning, överhettning
- Inbyggd PFC-kopplingskrets
- Låg tomgångseffekt liten 0,5 W
- För LED-Belysningsapplikationer
- Surge Immunity Level 6kV
Tips
VIKTIG INFORMATION:
Beställ inte för smått dimensioerade LED-drivrutiner/LED-transformatorer!
Välj en LED-drivrutin/LED-transformator som har ca 1/3 mer effekt (watt).
Avgörande för belastningen på LED-drivrutinen är inte W-angivningen från lysdiodtillverkaren utan den faktiska strömförbrukningen (ampere) hos LED:erna.
Man måste förstå att tillslagsströmmar kan vara väsentligt högre.
