MEAN WELL EPS-120-12 Switchad nätenhet 12.6 V/DC 10 A 120 W

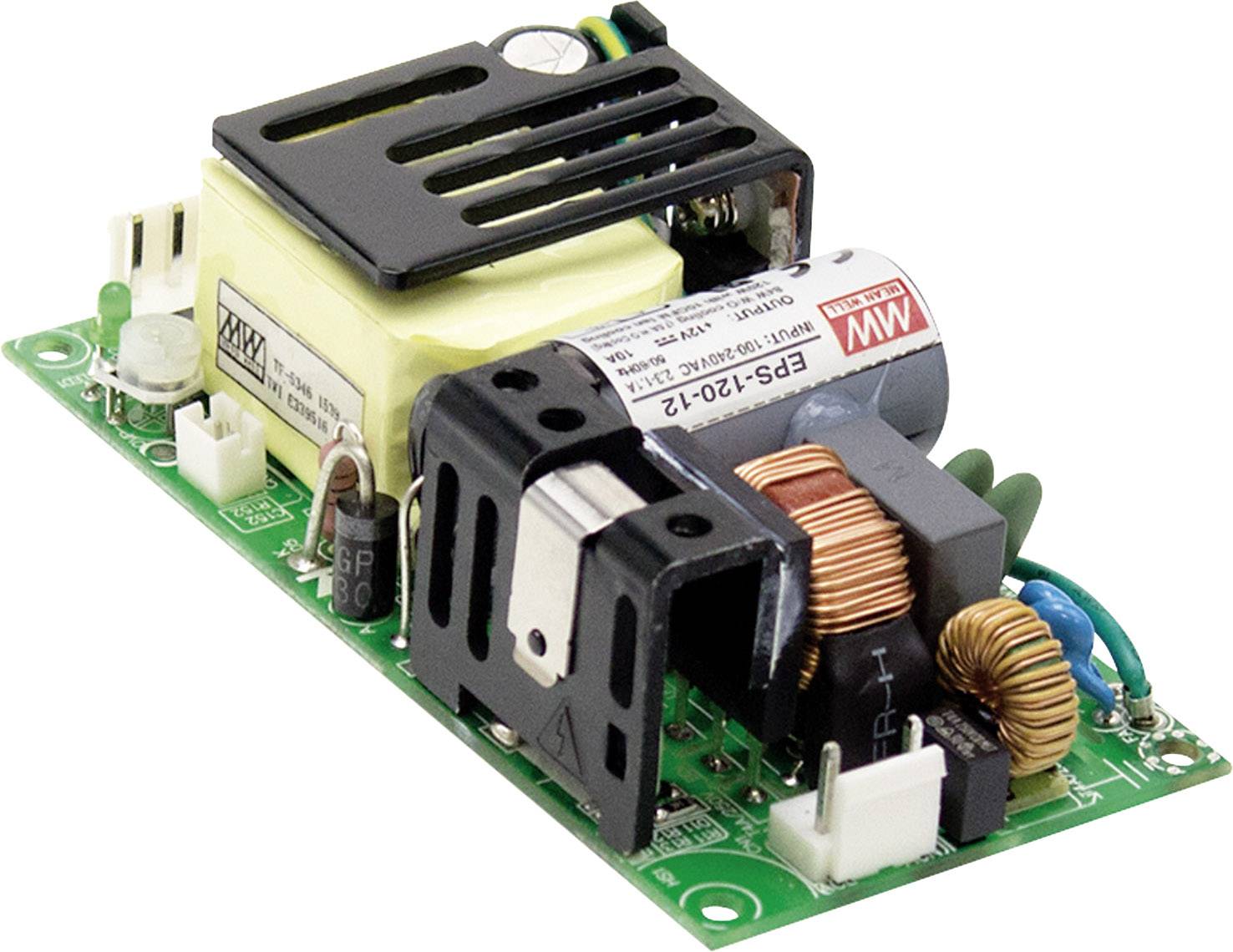

En elektronisk kretskort med olika komponenter som transformator, kondensator och spole, presenterad på ett grönt mönsterkort.

Datablad (PDF)

Utgått

Rapportera juridiska problem

Höjdpunkter & detaljer

Kretskortnätdel

12.6 V/DC Utgång : 10 A
Max. effekt 120 W
Stiftlist för nylonkrymphylsa

Tekniska specifikationer

Typ av produkt: Switchad nätenhet

Ingångsspänning (max.): 264 V/AC
370 V/DC

Utgångsström max.: 10 A

Utgångsström (max.) - avrundad: 10 A

Ingångsspänning (min.): 80 V/AC
113 V/DC

Mått.: (L x B x H) 101.6 x 50.8 x 29 mm

Utgångsspänning (max.): 12.6 V/DC

Anslutning: Stiftlist för nylonkrymphylsa

: 120 W

Antal utgångar: 1 x

Utformning: öppen

Vikt: 150 g

Nätaggregrat - specifikationer: Utgångsspänning reglerbar

Typ: switchad

Bredd: 50.8 mm

Höjd: 29 mm

Längd: 101.6 mm

Typ: EPS-120-12

MTBF: 653500 h

Utgångsström (min.): 0 A

Utgångsspänning (min.): 11.4 V/DC

Antal ingångar: 1 x

PFC: Nej

Max. temperatur: +70 °C

Min. temperatur: -30 °C

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1838120 MEAN WELL EPS-120-12 Switchad nätenhet 12.6 V/DC 10 A 120 W

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1838120 MEAN WELL EPS-120-12 Switchad nätenhet 12.6 V/DC 10 A 120 W

Villkor för garanti

Villkor för garanti 1838120 MEAN WELL EPS-120-12 Switchad nätenhet 12.6 V/DC 10 A 120 W

Beskrivning

För att klara industri- och styrning marknaden på mindre och energisparande strömförsörjning för inbyggnad i elektroniska produkter tillverkas har Mean Well serien EPS-120 (120 W) i 4x 2 tums storlek isoleras. Serien EPS-120 ger en mycket låg effektförbrukning på mindre än från och en 1HE-low profile design (endast 29 mm hög). Verkningsgraden är 91%, med 84W med fri luftcirkulation och 120W med 10 cfm zwangsluftung. Serien är skyddad mot kortslutning, överbelastning, överspänning och överhettning.
Lämpliga användningsområden i serien EPS-120 från Mean Well är kopplingsskåp system, industriella elektriska apparater, elektromekaniska instrument, fabriksautomation system och elektroniska enheter som en låg tomgångseffekt kräver.

OBS! Denna text är maskinöversatt.
