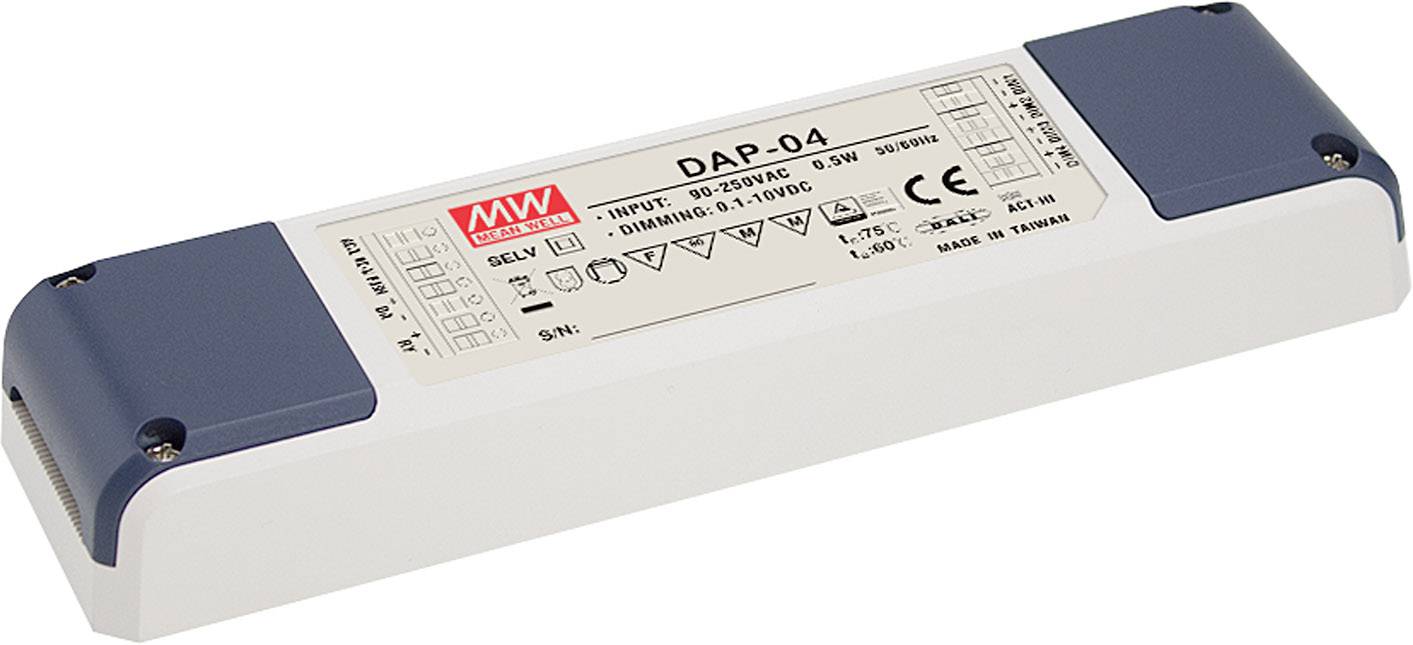

MEAN WELL DAP-04-S01 LED driver Dali, Montering på brandfarliga ytor, möbelregistrering 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Tekniska specifikationer
- Omvandlar vid ingången anliggande DALI-signaler till en PWM-signal.
- Lämpad för att kunna driva MeanWell LED-switchade nätenheter med en 3-i1-dimmerfunktion via en DALI-signal.
- Typ av produkt
LED driver
- Mått.
(L x B x H) 165 x 46 x 23 mm
- Tillverkarfärg
Vit
Blå
- Kontrollmärkning
MM, SELV, TÜV
- Driftspänning
230 V/AC
115 V/AC
- Kapslingsklass
ll
- LED-drivrutiner - specifikationer
Dali
Montering på brandfarliga ytor
möbelregistrering
IP20
- Anslutning
Klämma
- Antal utgångar
1 x
4 x
- Antal ingångar
1 x
- Ingångsspänning (max.)
305 V/AC
127 V/DC
- Ingångsspänning (min.)
90 V/AC
127 V/DC
- Ingångar
1
- Vikt
160 g
- Bredd
46 mm
- Höjd
23 mm
- Längd
165 mm
- Max. temperatur
+60 °C
- Min. temperatur
-30 °C
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 1838184 MEAN WELL DAP-04-S01 LED driver Dali, Montering på brandfarliga ytor, möbelregistrering 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 1838184 MEAN WELL DAP-04-S01 LED driver Dali, Montering på brandfarliga ytor, möbelregistrering 1 st
Villkor för garanti
Villkor för garanti 1838184 MEAN WELL DAP-04-S01 LED driver Dali, Montering på brandfarliga ytor, möbelregistrering 1 st
Beskrivning
Version
- Universalingång
- Omvandlar DALI- till PWM-signaler
- En eller fyra DALI-adresserbara utgångskanaler
- Push-dimming-funktion
- Motsvarar DALI-standard (IEC62386-101, 102, 207)
- PMW "active high" eller "active low" via jumper kan väljas
- Lnjär och logaritmisk dimningskurva kan väljas (enligt IEC62386-207)
- Dimningsområde: 1 till 100%
- Inbyggt relä för aktivering/inaktivering av LED-nätenheter
- Låg effektförbrukning liten 0,5 W
Tips
VIKTIG INFORMATION:
Beställ inte för smått dimensioerade LED-drivrutiner/LED-transformatorer!
Välj en LED-drivrutin/LED-transformator som har ca 1/3 mer effekt (watt).
Avgörande för belastningen på LED-drivrutinen är inte W-angivningen från lysdiodtillverkaren utan den faktiska strömförbrukningen (ampere) hos LED:erna.
Man måste förstå att tillslagsströmmar kan vara väsentligt högre.
