Conrad
Start
Utbildning & utvecklingspaket Utvecklingskort Breakout Boards

M5Stack U030 N/A Sensor-modul Passar till: Arduino 1 st

EAN:
Fabrikatsnr.
Artikelnr.:

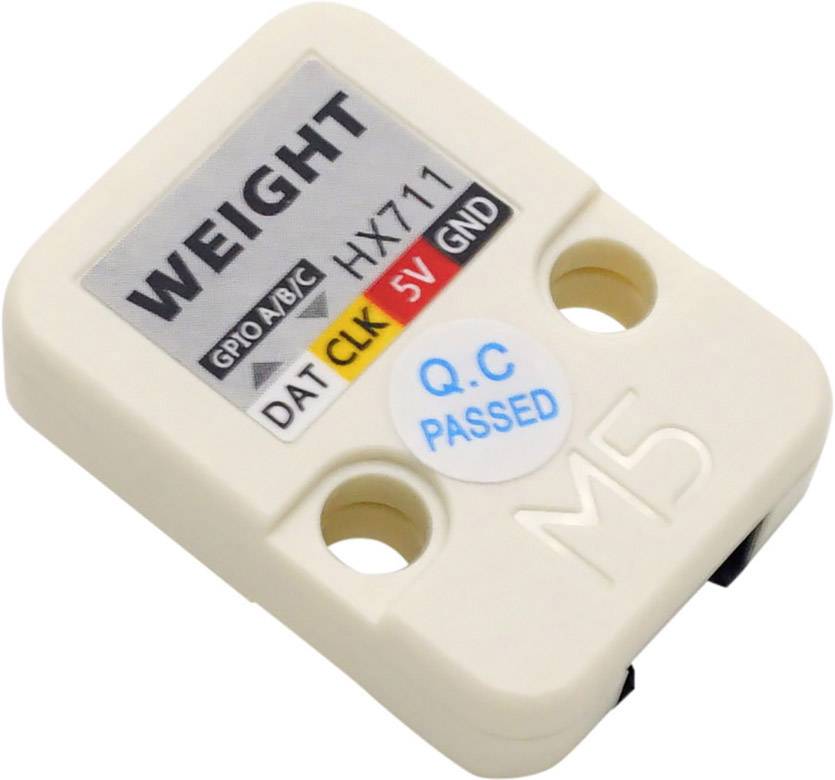

Sensormodul HX711 med tryckt 'WEIGHT', anslutningar för GPIO, DAT, CLK, 5V, GND; kontrollerat och godkänt med 'Q.C PASSED' klistermärke.
Sensormodul HX711 med tryckt 'WEIGHT', anslutningar för GPIO, DAT, CLK, 5V, GND; kontrollerat och godkänt med 'Q.C PASSED' klistermärke.

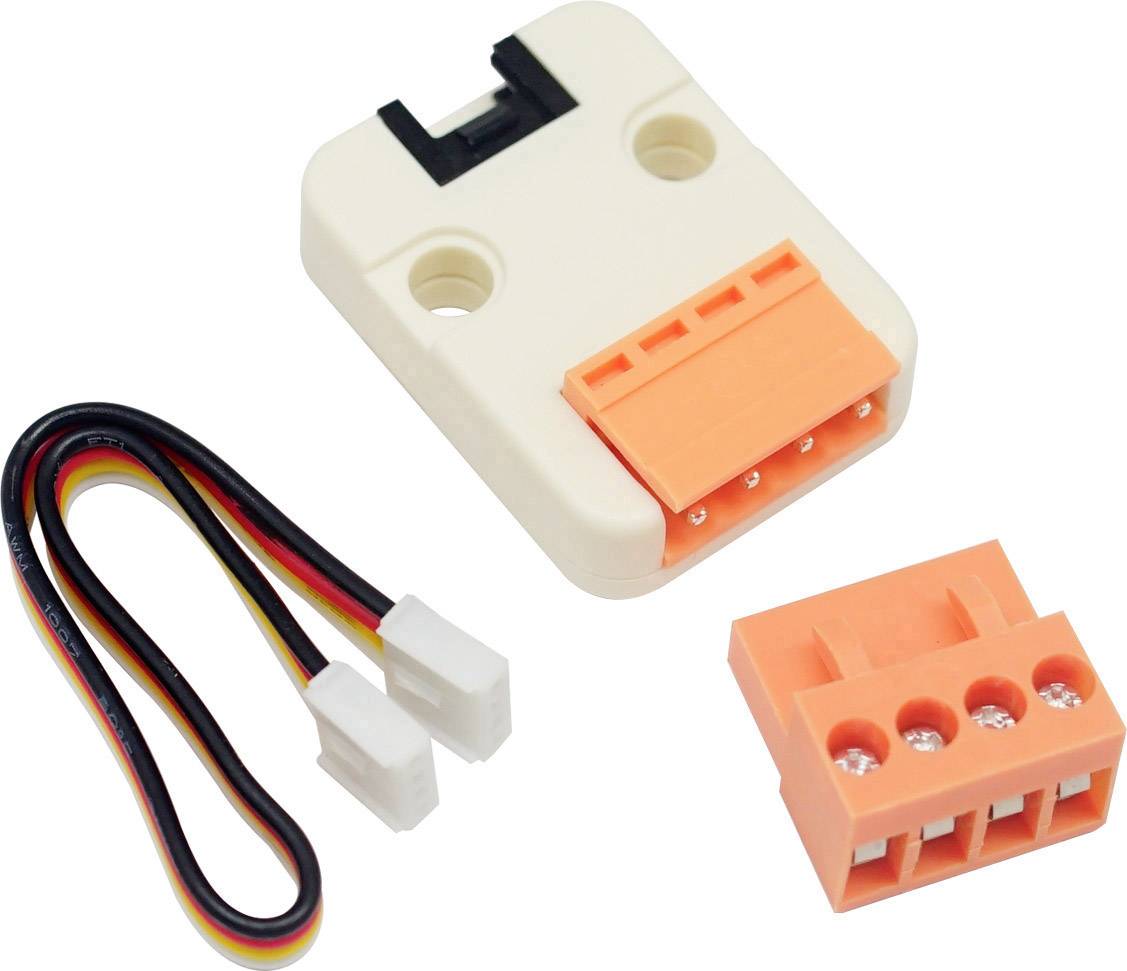

En sensordel med en orangefärgad anslutningsblock, kablar och kontakter, visar elektronisk komponent för DIY-projekt.
Ett elektroniskt anslutningsmodul med kabel och kopplingspunkt, märkt med A+, A-, E-, E+ för sensoranslutningar.

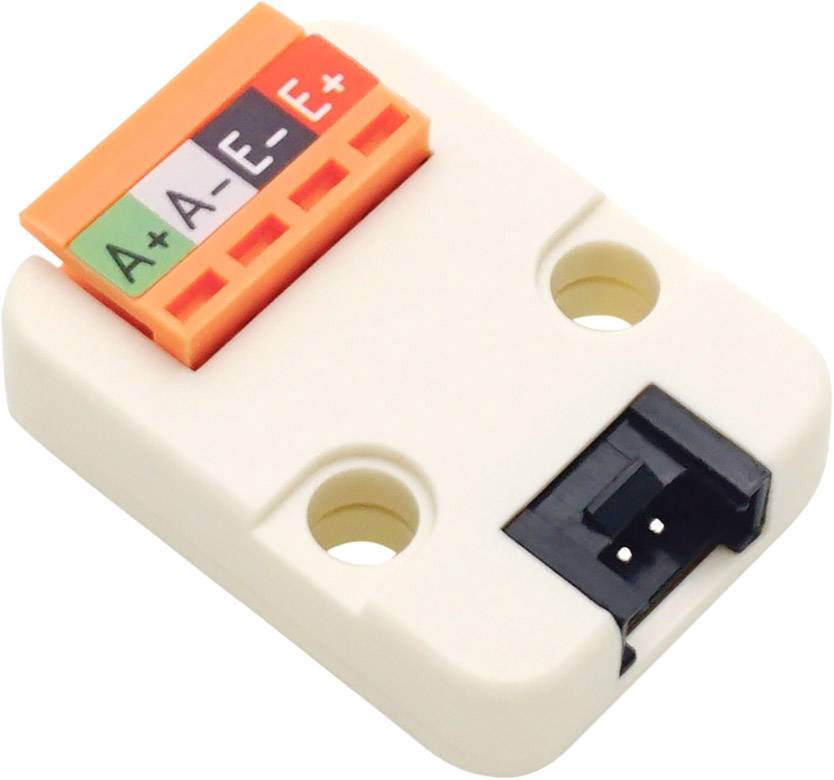

En vit elektronisk kontaktdon med orange ände, märkt med 'A+', 'A', 'E', 'E+', och två fästhål.

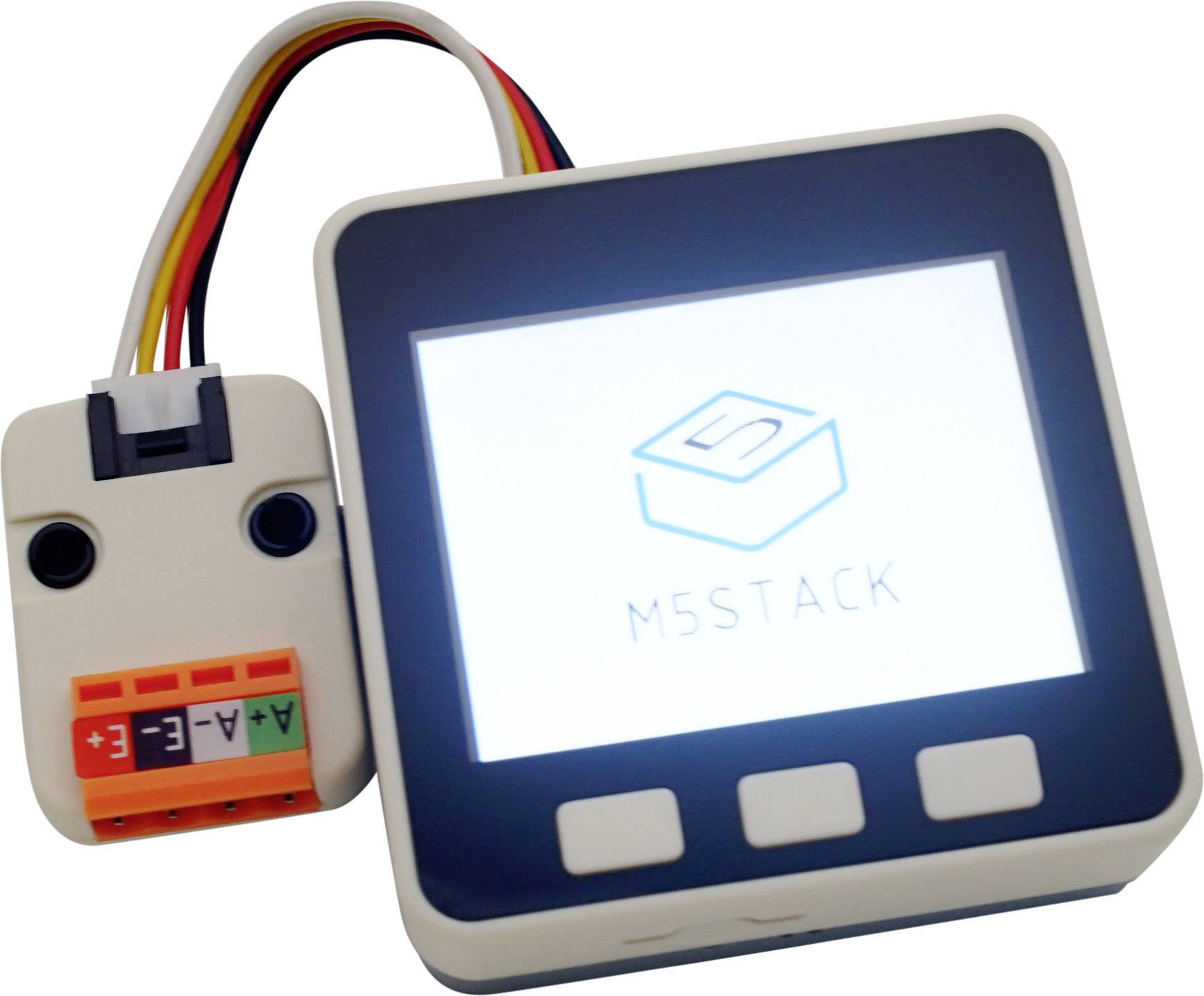

En kvadratisk elektronisk enhet med skärm som visar logotypen 'M5Stack'. Intill finns en ansluten sensor med färgade kablar.
1/5
M5Stack
Datablad (PDF)
English
Snabb leverans fre. 2 okt.

18 Styck (Bara så länge lagret räcker)

Antal

Toal (44,00 kr / stycken)
44,00 kr
exkl. moms
30 dagars öppet köp
Rapportera juridiska problem
  • Höjdpunkter & detaljer
  • Tekniska specifikationer
  • Varianter
  • Dokument & nedladdningar
  • Beskrivning
  • I leveransen ingår
  • Köps ofta tillsammans
  • Tillbehör

Höjdpunkter & detaljer

Utvecklingskort

  • Två valbara differentiella ingångskanaler
  • On-Chip-aktiv brusfri PGA med valbar förstärkning på 32, 64 och 128
  • On-Chip-nätdelreglage för analoga vågceller- och ADC-strömförsörjning
  • On-Chip-oscillator, som inte behöver någon extern komponent med extern kristall som tillval
  • On-Chip Power-On-Reset
  • Enkel digital styrning och seriellt gränssnitt: Stiftstyrning, ingen programmering behövs
  • Valbar 10 SPS- eller 80 SPS-utgångsdatahastighet
  • Samtidig avvisande av 60- och 50 Hz-försörjning
  • Strömförbrukning inklusive on-chip-analog-nätenhetsreglage: Normal drift <1,5 mA, strömavbrott <1 UA
  • Driftspänningsområde: 2,6 - 5,5 V.
  • Drifttemperaturområde: -40 - + 85 nedkonstruktion
  • 16-poligt SOP-16-hölje
  • Programplattform Arduino, UIFlow (block, Python)
  • Två Lego-kompatibla hål

Tekniska specifikationer

Förpackningstyp

Piece

Typ av produkt

Sensor-modul

Passar till

Arduino

Gränssnitt

Grove

Driftspänning (min.)

2.6 V

Driftspänning max.

5.5 V

Lämplig för

Arduino

Typ av verktyg

I/O Modul

Höjd

8 mm

Längd

32 mm

Bredd

24 mm

Vikt

4.9 g

Passar till

Arduino

Plastfri förpackning

Plastfri förpackning

Varianter(Alla priser är exkl. moms, exkl. frakt.)


M5Stack U030 N/A Sensor-modul Passar till: Arduino 1 st
M5Stack U030 N/A Sensor-modul Passar till: Arduino 1 st

2306318


Denna artikel

Dokument & nedladdningar

Datablad

English

Datablad 2306318 M5Stack U030 N/A Sensor-modul Passar till: Arduino 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2306318 M5Stack U030 N/A Sensor-modul Passar till: Arduino 1 st

Beskrivning

Våggränssnittet i M5Stack-serien har ett inbyggt 24-bitars A/D-chip HX711, som är speciellt utvecklad för elektroniska vågar.
Inmultiplexorn väljer antingen den differentiella ingången på kanal A eller B för den brusfria förstärkaren med programmerbar förstärkning (PGA). Kanal A kan programmeras med en förstärkning på 128 eller 64 was, vilket motsvarar en differentiell ingångsspänning på ± 20 mV eller ± 40 mV, om en 5-V-försörjning ansluts till det analoga spänningsförsörjningsstiftet från AVDD. Kanal B har en fast förstärkning på 32. Ingen programmering krävs för de interna registren. Alla manöverelement på HX711 är anslutna via stiften.
Anslut till exempel till kanal A-trycksensorn och använd sedan M5Core-skärmen för att visa viktdata.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Ingår i leveransen

  • 1x bildskärmsgränssnitt
  • 1 st Grove-kabel

Beskrivning

Våggränssnittet i M5Stack-serien har ett inbyggt 24-bitars A/D-chip HX711, som är speciellt utvecklad för elektroniska vågar.
Inmultiplexorn väljer antingen den differentiella ingången på kanal A eller B för den brusfria förstärkaren med programmerbar förstärkning (PGA). Kanal A kan programmeras med en förstärkning på 128 eller 64 was, vilket motsvarar en differentiell ingångsspänning på ± 20 mV eller ± 40 mV, om en 5-V-försörjning ansluts till det analoga spänningsförsörjningsstiftet från AVDD. Kanal B har en fast förstärkning på 32. Ingen programmering krävs för de interna registren. Alla manöverelement på HX711 är anslutna via stiften.
Anslut till exempel till kanal A-trycksensorn och använd sedan M5Core-skärmen för att visa viktdata.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Ingår i leveransen

  • 1x bildskärmsgränssnitt
  • 1 st Grove-kabel
